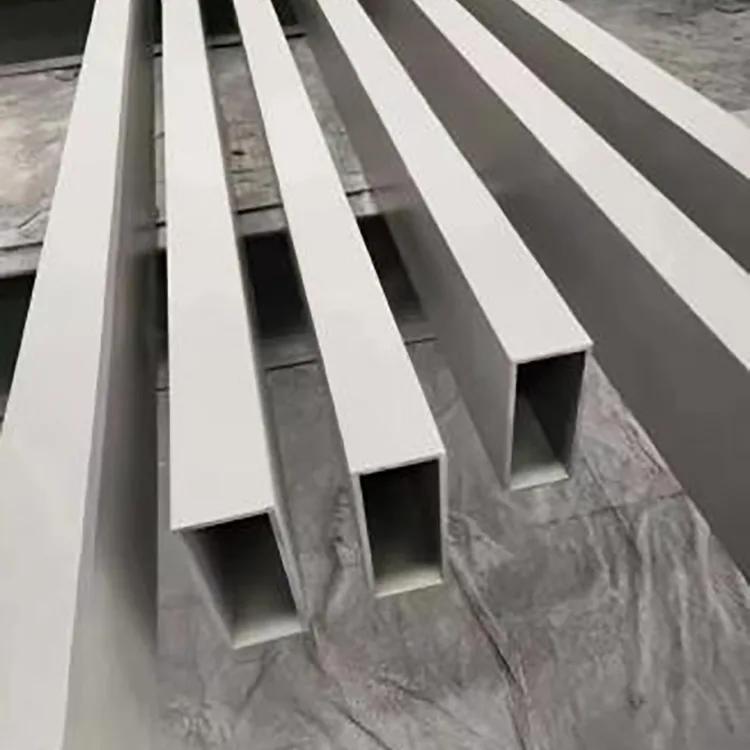

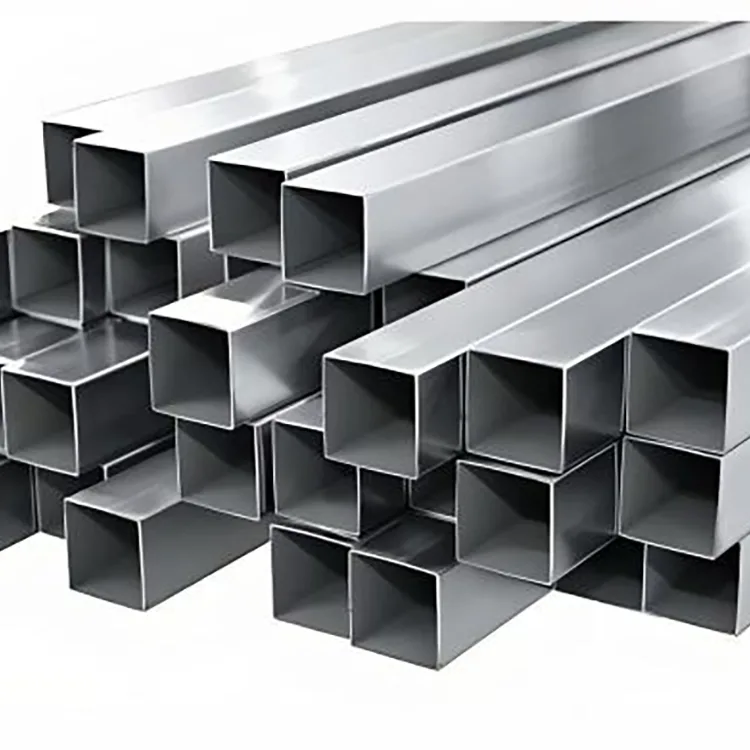

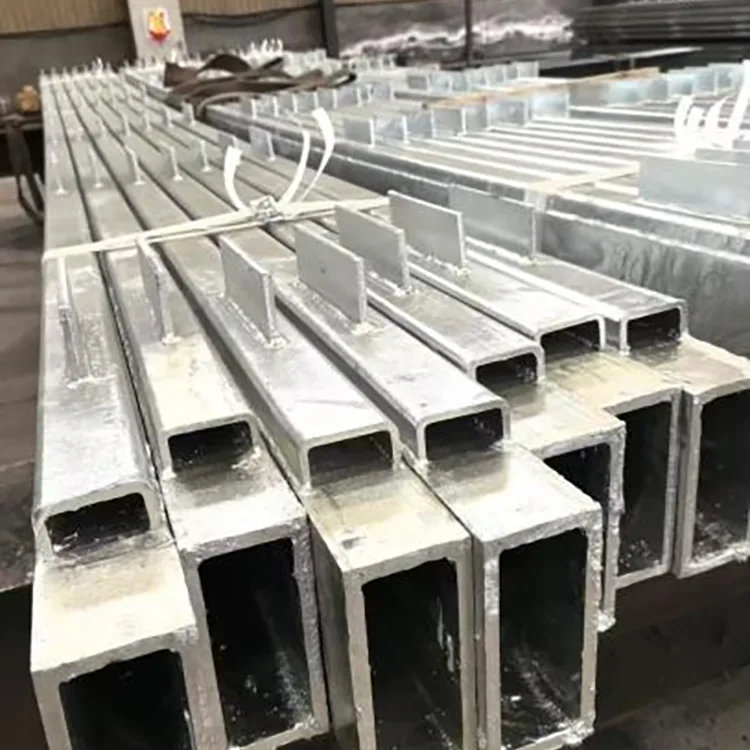

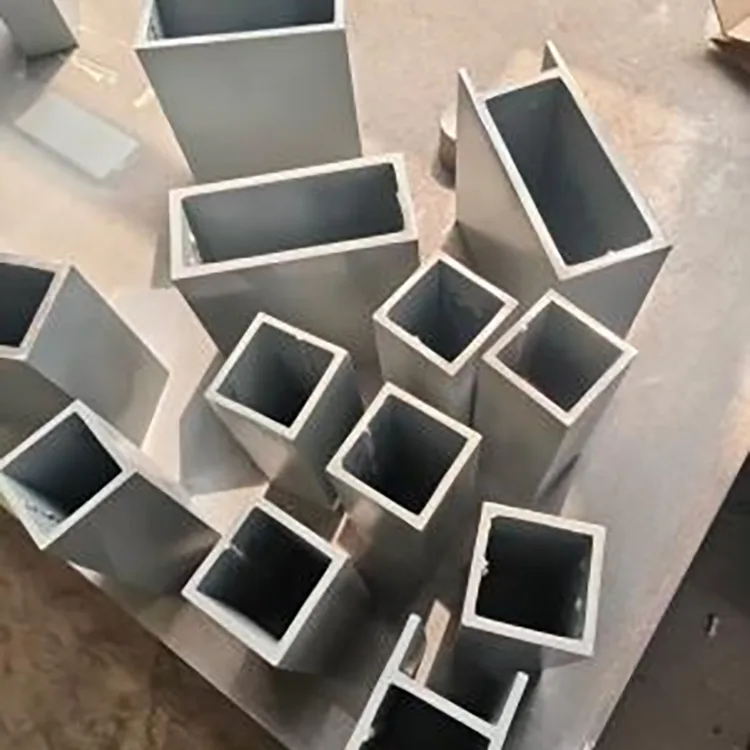

Das feuerverzinkte rechtwinklige Präzisionsstahlrohr ist ein präzises rechteckiges Hohlprofil mit einer deutlichen 90°-Ecke anstelle der abgerundeten Ecke, die bei herkömmlichen Vierkantrohren üblich ist. Das Grundrohr wird zunächst hergestellt, um die erforderliche Schnittgenauigkeit, Geradheit und Eckgeometrie zu erreichen, und anschließend durch Feuerverzinkung zum Korrosionsschutz im Außenbereich verarbeitet.
Das Produkt ist für Projekte gedacht, bei denen ein standardmäßiges verzinktes Rohr mit abgerundeten Ecken nicht das für das Design erforderliche Aussehen, die Passgenauigkeit oder die Eckendefinition bietet. Die scharfen Außenlinien erleichtern die Erstellung sauber aussehender Rahmen, Leitplanken, Landschaftsstrukturen und architektonischer Stahlkonstruktionen.
Gleichzeitig handelt es sich bei dem Produkt weiterhin um ein Baustahlrohr. Die tatsächliche Tragfähigkeit hängt von der Profilgröße, der Wandstärke, der Stahlsorte, der Spannweite und der Verbindungskonstruktion ab. Die Verzinkung schützt den Stahl vor atmosphärischer Korrosion; es ersetzt nicht den konstruktiven Entwurf.
Die Ecke ist einer der Hauptgründe, sich für dieses Rohr zu entscheiden.
Ein herkömmliches quadratisches oder rechteckiges Rohr weist aufgrund seines Formprozesses normalerweise eine abgerundete Außenecke auf. Das ist für allgemeine Strukturarbeiten akzeptabel, aber einige Architektur- und Präzisionsfertigungsprojekte erfordern optisch schärfere Ecken und gleichmäßigere Verbindungen.
Das präzise rechtwinklige Profil bietet:
Sauberere visuelle Linien: nützlich für freiliegende Rahmen, Leitplanken und Landschaftsstrukturen.
Vorhersehbarere Verbindungen: Die definierte Ecke kann die Ausrichtung mit anderen rechtwinkligen Elementen vereinfachen.
Weniger visuelle Verzerrung: Gerade Schnittlinien lassen sich bei fertigen Strukturen leichter beibehalten.
Bessere Passform für Präzisionsfertigung: nützlich, wenn sowohl Abmessungen als auch Aussehen wichtig sind.
Dies macht das Produkt besonders relevant für Projekte, die zwischen gewöhnlichem Baustahl und architektonischen Metallarbeiten angesiedelt sind.
|
Artikel |
Spezifikation |
|
Produkt |
Rechtwinkliges Rohr aus feuerverzinktem Präzisionsstahl |
|
Grundmaterial |
Q235B, Q355B |
|
Profil |
Präzises 90° rechtwinkliges Hohlprofil |
|
Basisprodukt |
Rechtwinkliges Präzisionsstahlrohr |
|
Verzinkungsmethode |
Gesamtfeuerverzinkung |
|
Verzinkungsstandard |
GB/T 13912-2020 |
|
Größe |
Entspricht den verfügbaren Präzisions-Winkelrohrgrößen |
|
Länge |
Lieferung in fester Länge je nach Projektanforderung |
|
Oberfläche |
Silbergraue verzinkte Oberfläche |
|
Individuelle Bearbeitung |
Schneiden, Bohren, Anfasen und andere vereinbarte Bearbeitungen |
|
Typische Umgebung |
Außen-, Feucht-, Küsten- und andere korrosionsanfällige Anwendungen |
Die Verzinkungsnorm GB/T 13912-2020 bleibt eine aktuelle chinesische nationale Norm für technische Anforderungen und Prüfmethoden für feuerverzinkte Beschichtungen auf gefertigten Eisen- und Stahlartikeln.
Für diesen Rohrtyp reicht die Beschichtungsqualität allein nicht aus.
Das Basis-Winkelrohr muss zunächst die erforderliche Geometrie erfüllen. Wichtige Prüfungen umfassen Abschnittsabmessungen, Wandstärke, Eckenform, Geradheit und den allgemeinen Oberflächenzustand.
Erst nachdem das Rohr das erforderliche Fertigprofil erreicht hat, erfolgt der Verzinkungsprozess.
Eine typische Route ist:
Präzisionsstahlrohr → Maßprüfung → Schneiden / Fertigung → Entfetten → Beizen → Spülen → Flussmittel → Trocknen → Feuerverzinkung → Abkühlen / Passivieren → Beschichtungsprüfung → abschließende Maß- und Aussehensprüfung → Verpackung.
Dieser Auftrag ist wichtig, da der Kunde zwei Dinge in einem Produkt kauft: ein Präzisionsstahlprofil und ein Korrosionsschutzsystem.
Scharfe Ecken gehören zu den Bereichen, die beim Verzinken besondere Aufmerksamkeit verdienen.
Das Rohr wird als fertiges Profil durch die Vorbehandlungs- und Zinkeintauchstufen bearbeitet, sodass die Ecken, Rohroberflächen und Enden während der gleichen Behandlung die Zinkbeschichtung erhalten.
Der Zweck besteht nicht nur darin, die Röhre silbergrau zu machen. Die Beschichtung muss einen kontinuierlichen Korrosionsschutz bieten und gleichzeitig für eine normale Handhabung und Installation ausreichend gut haften.
Bei Projektaufträgen sollte die Beschichtungsdicke im Voraus vereinbart werden, anstatt die Anforderung auf „verzinkt“ zu belassen.
Die von Ihnen bereitgestellte Produktspezifikation verwendet 60–90 μm als herkömmlichen Zinkbeschichtungsbereich, wobei etwa 120 μm für stärkere Küsten- und Hochkorrosionsexposition verfügbar sind.
Ein praktischer Ansatz ist:
|
Umfeld |
Vorgeschlagene Richtung |
|
Im Innenbereich trocknen |
Ein schwarzes Präzisions-Winkelrohr kann ausreichend sein |
|
Normal im Freien |
60–90 μm verzinkte Beschichtung |
|
Feucht im Freien |
Erhöhte Beschichtung je nach Belastung |
|
Küste / starker Salznebel |
Bis etwa 120 μm |
|
Aggressive chemische Umgebung |
Projektspezifische Korrosionsbewertung |
Eine höhere Zinkbeschichtung bietet mehr Beschichtungsmaterial für atmosphärische Korrosion, aber verzinkter Stahl sollte nicht als völlig immun gegen schwere chemische Angriffe oder dauerhaftes Eintauchen beschrieben werden.
Der Unterschied liegt hauptsächlich in der Geometrie und Verarbeitung, nicht nur in der Korrosionsbeständigkeit.
Ein herkömmliches verzinktes Vierkantrohr ist eine praktische Wahl für allgemeine Rahmen und tragende Strukturen. Seine abgerundeten Ecken sind normalerweise für die normale Fertigung akzeptabel.
Das präzise rechtwinklige Rohr ist für Anwendungen gedacht, bei denen die Ecke selbst Teil der visuellen oder fertigungstechnischen Anforderungen ist.
Architektonische Landschaftsrahmen
Gut sichtbare Außengeländer
Präzise kommunale Strukturen
Solarträgerkomponenten mit freiliegendem Rahmen
Dekorative Stahlkonstruktionen
Rahmen für Outdoor-Ausrüstung
Das Standard-Vierkantrohr bleibt die bessere Wahl, wenn das Aussehen weniger wichtig ist und das Projekt hauptsächlich einen herkömmlichen Strukturabschnitt zu den niedrigsten vertretbaren Materialkosten erfordert.
Die beiden Produkte haben das gleiche grundlegende Präzisionsprofil, sind jedoch für unterschiedliche Umgebungen gedacht.
Bestens geeignet zum Trocknen von Innenprojekten, kontrollierten Umgebungen und Anwendungen, bei denen der Kunde die Oberfläche nach der Herstellung streichen, pulverbeschichten oder anderweitig veredeln möchte.
Besser geeignet für Außen- und Feuchtanwendungen, bei denen der Kunde möchte, dass die primäre Korrosionsschutzbehandlung vor der Lieferung abgeschlossen wird.
Diese Unterscheidung trägt dazu bei, eine übermäßige Spezifikation von verzinktem Material für trockene Innenprojekte zu vermeiden und gleichzeitig den umgekehrten Fehler der Verwendung ungeschützter schwarzer Präzisionsrohre im Außenbereich zu verhindern.
Wird für Landschaftsrahmen, Gartenstrukturen, Parkanlagen, dekorative Umzäunungen und architektonische Stahlkonstruktionen verwendet, bei denen es auf klare Linien ankommt.
Geeignet für Straßenabsperrungen, Verkehrszeichenkonstruktionen, Lampenträger und freiliegende kommunale Rahmen.
Kann für ausgewählte PV-Rahmen, Gerätesockel und Hilfsstahlelemente im Außenbereich verwendet werden, bei denen das Präzisionsprofil zum strukturellen Design passt.
Wird für freiliegende Geländer, Gehwegstützen und Hilfsrahmen verwendet, bei denen ein höherer Korrosionsschutz erforderlich ist.
Geeignet für Geräteschutzrahmen, Rohrtragkonstruktionen und Außenarbeitsplattformen in feuchten Industrieumgebungen.
Für verteilte PV-Projekte im privaten und gewerblichen Bereich wurden verzinkte, rechtwinklige Präzisionsrohre mit den Maßen 40×40 mm und 50×50 mm für Stützanwendungen im Außenbereich verwendet.
Die Hauptsorge galt nicht nur der Korrosion. Der freiliegende Rahmen erforderte außerdem eine saubere Geometrie und eine konsistente Ausrichtung während der Installation.
Um der wiederholten Nass-Trocken-Belastung im Freien gerecht zu werden, wurde eine erhöhte Zinkspezifikation verwendet. Den vorgelegten Projektunterlagen zufolge waren die fertiggestellten Bauwerke nach fünf Jahren frei von sichtbarem, großflächigem Rost und Verformungen.
Bei Kommunal- und Landschaftsarbeiten im Außenbereich sorgt das Profil mit scharfen Ecken für ein saubereres Erscheinungsbild als ein herkömmliches Rohr mit abgerundeten Ecken.
Das Material kann in Fixlängen geliefert oder nach Projektzeichnung verarbeitet werden, wodurch der Zuschnitt- und Montageaufwand am Montageort reduziert wird.
Bei freiliegenden architektonischen Stahlkonstruktionen werden neben der verzinkten Beschichtung auch Maßhaltigkeit und Oberflächenoptik geprüft.
Ein Projekt in Küstennähe erforderte Stahlrahmen für Outdoor-Geräte unter salzhaltiger Luft und hoher Luftfeuchtigkeit.
Der Kunde spezifizierte eine erhöhte Zinkbeschichtung von ca. 120 μm und nutzte das präzise rechtwinklige Profil, um ein saubereres Erscheinungsbild beizubehalten.
Für diese Art von Umgebung ist die Beschichtungsspezifikation nur ein Teil der Korrosionsstrategie. Entwässerung, Verbindungsdetails, Schnitt- und Schweißreparaturen vor Ort haben ebenfalls Einfluss auf die langfristige Leistung.
Die werksseitige Bearbeitung wird vorzugsweise vor dem Verzinken abgeschlossen.
Dazu gehört:
Schneiden mit fester Länge
Bohren
Stanzen
Abschrägung
Andere zeichnungsbasierte Vorbereitung
Wenn das Rohr nach dem Verzinken geschnitten wird, sollte der neu freigelegte Stahl gereinigt und mit einer geeigneten zinkreichen Reparaturbeschichtung behandelt werden.
Beim Schweißen gilt das gleiche Prinzip. Schweißhitze beschädigt das Zink in und um die Schweißzone, daher muss der Bereich anschließend gereinigt und repariert werden.
Aus diesem Grund wird Kunden mit detaillierten Fertigungsanforderungen empfohlen, die Zeichnung vor der Produktion bereitzustellen.
Bei präzisionsverzinkten Rohren sollte die Inspektion sowohl das Rohr selbst als auch die Verzinkung umfassen.
Zu den Kontrollen vor dem Verzinken können gehören:
Abschnittsabmessungen
Wandstärke
Eckgeometrie
Geradlinigkeit
Schnittgenauigkeit
Oberflächenzustand
Nach dem Verzinken können folgende Kontrollen durchgeführt werden:
Dicke der Zinkschicht
Beschichtungsabdeckung
Abblätternder oder freiliegender Stahl
Oberflächenzustand
Endgültige Geradheit
Gesamteindruck
Für technische Aufträge können Materialzertifikate und Verzinkungsinspektionsprotokolle bereitgestellt werden, wobei je nach Vertragsanforderungen auch eine Inspektion durch Dritte möglich ist.
Der Hauptvorteil der Beschaffung dieses Produkts über unsere Tianjin-Lieferkette besteht in der Möglichkeit, die Präzisionsbasisrohr-, Verzinkungs- und Endbearbeitungsarbeiten zu koordinieren, anstatt sie als unabhängige Einkäufe zu behandeln.
Präzisionsrohr vor dem Verzinken: Vor dem Korrosionsschutz wird die Querschnittsgeometrie überprüft, damit die Verzinkung keine Maßprobleme im Grundrohr verdeckt.
Geeignete Beschichtungsoptionen: Standard- und erhöhte Zinkspezifikationen können entsprechend der tatsächlichen Umgebung besprochen werden, anstatt für jedes Projekt eine Beschichtungsstufe zu verwenden.
Zeichnungsbasierte Verarbeitung: Fixlängen, Löcher, Fasen und andere Anfertigungen können vor dem Versand vorbereitet werden.
Ressourcen der Stahlindustrie in Daqiuzhuang: Die lokale Konzentration der Stahlverarbeitungs- und Verzinkungslieferanten erleichtert die Koordination von Materialbeschaffung, Produktion und Lieferung.
Projektdokumentation: Materialinformationen und Verzinkungsinspektionsaufzeichnungen können für die technische Beschaffung bereitgestellt werden, bei Bedarf mit Inspektionsunterstützung durch Dritte.
Inlands- und Exportaufträge: Die Lieferung kann sowohl für Projektmengen als auch für kleinere Probe- oder kundenspezifische Bestellungen arrangiert werden, wobei die Verpackung an den Inlandstransport oder den Seeversand angepasst wird.
Der praktische Punkt ist einfach: Einkäufer müssen nicht für jede Bestellung einen Präzisionsrohrlieferanten, eine separate Verzinkerei und eine weitere Fertigungswerkstatt koordinieren.
Für ein Angebot könnte eine vollständige Anfrage wie folgt geschrieben werden:
Q235B / Präzisions-Winkelrohr / 50×50 mm / spezifizierte Wandstärke / feste Länge / feuerverzinkt / 60–90 μm Zinkbeschichtung / Zuschnitt nach Zeichnung.
Für ein Küstenprojekt:
Q355B / Präzisions-Winkelrohr / spezifizierter Querschnitt und Wand / feste Länge / feuerverzinkt / ca. 120 μm Zinkbeschichtung / Bohrung gemäß Zeichnung.
Dieses Format gibt dem Lieferanten ein klares Produktionsziel und reduziert Missverständnisse über Material, Profil und Beschichtung.
Das fertige Winkelrohr wird durch den Verzinkungsvorgang als fertiges Profil weiterverarbeitet. Im Rahmen der Qualitätskontrolle sollte die Beschichtungsdeckung an der Ecke überprüft werden. Eine ordnungsgemäße Prozesskontrolle ist wichtig, da die Eckengeometrie eines der bestimmenden Merkmale dieses Produkts ist.
Für normale Außenanwendungen kann die verzinkte Oberfläche ohne einen separaten primären Korrosionsschutzlackierungsprozess verwendet werden. Für dekorative Anforderungen oder besonders aggressive Umgebungen kann noch eine zusätzliche Beschichtung spezifiziert werden.
Die bereitgestellte Spezifikation verwendet 60–90 μm als konventionellen Bereich und etwa 120 μm für stärkere Küsten- und Hochkorrosionsexposition.
Ja. Küstenexpositionen sollten als Anwendungen mit höherer Korrosion behandelt werden und es kann eine stärkere Zinkbeschichtung gewählt werden. Kontinuierliches Eintauchen in Meerwasser sollte separat bewertet und nicht als gewöhnliche Exposition im Freien behandelt werden.
Ja. Diese Prozesse können durchgeführt werden, wenn möglich wird jedoch eine werksseitige Verarbeitung vor dem Verzinken bevorzugt. Nach dem Verzinken geschnittene oder geschweißte Bereiche sollten eine geeignete zinkreiche Reparaturbehandlung erhalten.
Der Hauptunterschied ist das präzise 90°-Winkelprofil. Die schärfere Geometrie ist für Projekte gedacht, bei denen Aussehen, Ausrichtung und Eckendefinition wichtiger sind als bei herkömmlichen Vierkantrohren mit abgerundeten Ecken.
Ja. Festlängen, Profilangaben sowie zeichnungsbasiertes Schneiden, Bohren und Anfasen können je nach Projektanforderung vereinbart werden.
Durch Verzinken wird die atmosphärische Korrosionsbeständigkeit erheblich verbessert, aber keine Stahlbeschichtung verhindert Korrosion unter allen Bedingungen. Die Lebensdauer hängt von der Zinkbeschichtung, Feuchtigkeit, Salzeinwirkung, Chemikalien, Wassereinlagerungen und der Handhabung vor Ort ab.
Ja. Q235B ist für viele konventionelle Anwendungen geeignet, während Q355B spezifiziert werden kann, wenn das strukturelle Design eine höhere Materialfestigkeit erfordert.
Ja. Materialzertifikate, Verzinkungsprüfprotokolle und andere vereinbarte Qualitätsdokumente können geliefert werden. Für Projektaufträge kann auch eine Fremdprüfung vereinbart werden.
