Als zuverlässiger Stahlhersteller und -lieferantRonGhengbietetKaltgeformter Z-Profilstahlfür leichte Stahlgebäude, Dächer mit großer Neigung, Lagerhallen, Werkstätten und sekundäre Tragwerkskonstruktionen. Seine Z-förmige Geometrie unterstützt überlappende Verbindungen, während sein Kaltwalzverfahren einheitliche Abmessungen, effizienten Materialeinsatz und praktische Installationsleistung bietet.
Kaltgeformter Z-Profilstahl ist ein leichtes Strukturprofil, das durch kontinuierliches Walzformen von Stahlbändern bei Raumtemperatur hergestellt wird. Im Gegensatz zu herkömmlichen warmgewalzten Bauteilen sind kaltgeformte Z-Profile so konzipiert, dass sie bei relativ geringem Materialgewicht eine nützliche Biegeleistung erzielen. Ihre versetzten Flansche ermöglichen außerdem die Überlappung benachbarter Pfetten, was sie besonders praktisch für durchgehende Dachträgeranordnungen und Dachkonstruktionen mit großer Neigung macht.
Inhaltsverzeichnis
- Was ist kaltgeformter Z-Profilstahl?
- Wie wird kaltgeformter Z-Profilstahl hergestellt?
- Was sind die wichtigsten Spezifikationen?
- Warum Z-Profilstahl für Dachpfetten verwenden?
- Wo wird kaltgeformter Z-Profilstahl verwendet?
- Wie sollten Sie das richtige Z-Profil auswählen?
- Stahl mit Z-Profil im Vergleich zu Stahl mit C-Profil
- Welche Qualitätskontrollen sind wichtig?
- Häufig gestellte Fragen
- Abschluss

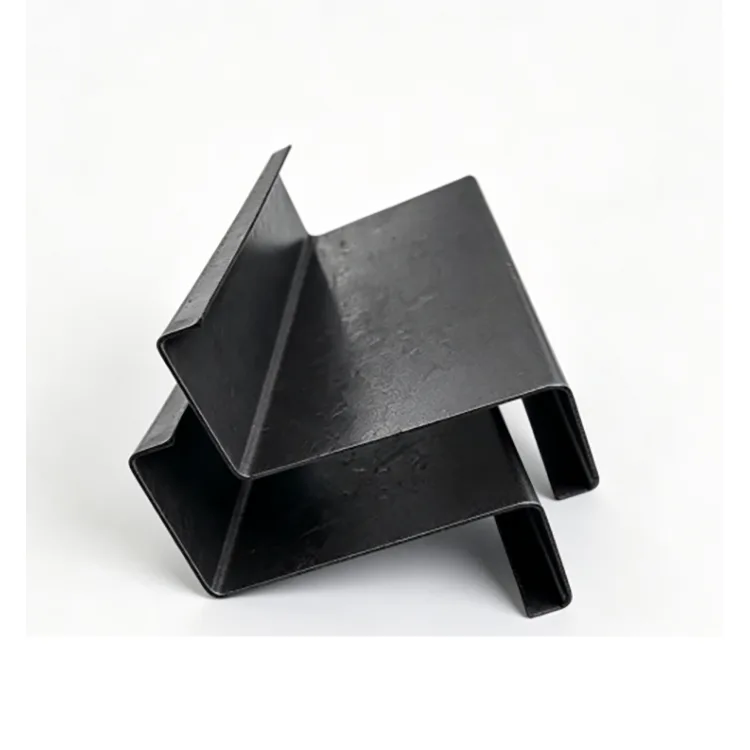

Was ist kaltgeformter Z-Profilstahl?
Kaltgeformter Z-Profilstahl ist ein dünnwandiges Baustahlprofil, das durch schrittweises Formen von Stahlband zu einem Z-förmigen Querschnitt bei Raumtemperatur hergestellt wird. Anstatt sich bei der Herstellung des endgültigen Profils auf Hochtemperatur-Warmwalzen zu verlassen, nutzt die Produktionslinie mehrere Umformgerüste, um nach und nach die erforderliche Geometrie festzulegen.
Die Z-förmige Konfiguration ist besonders wertvoll bei Dachpfettenanwendungen, da ihre versetzten Flansche benachbarte Elemente überlappen können. Diese Anordnung kann dazu beitragen, ein durchgängigeres Pfettensystem um einen Dachfirst herum zu schaffen und unnötige Schnitte oder Änderungen während der Installation zu vermeiden.
Bei Bauprojekten dient Stahl mit Z-Profil normalerweise als sekundäres Strukturelement und nicht als Ersatz für primäre Säulen oder Träger. Es kann Dachpaneele und Wandsysteme stützen und gleichzeitig dafür sorgen, dass der sekundäre Rahmen insgesamt relativ leicht bleibt.
Wie wird kaltgeformter Z-Profilstahl hergestellt?
Eine konsistente Geometrie ist für Z-Pfetten unerlässlich, da Abschnittsabmessungen, Geradheit, Verdrehung, Länge und Positionen der Verbindungslöcher direkten Einfluss auf die Installation haben können. Ein kontrollierter Rollformprozess spielt daher eine wichtige Rolle für die Endproduktleistung.
- Inspektion von Stahlcoils:Eingehendes Stahlband wird vor der Produktion überprüft, um die erforderliche Materialspezifikation zu bestätigen.
- Nivellieren und Richten:Das Coil wird für die stabile Zuführung in die Formlinie vorbereitet.
- Progressives Rollformen:Mehrere Umformgerüste formen das Band nach und nach in das Z-Profil.
- Schneiden mit fester Länge:Servo-CNC-Geräte können die geformten Abschnitte gemäß den angegebenen Abmessungen schneiden.
- Automatisches Stanzen:Wenn die Konstruktionszeichnungen dies erfordern, können vorgestanzte Verbindungslöcher hergestellt werden.
- Richten:Fertige Abschnitte werden angepasst, um Geradheit und Verdrehung zu kontrollieren.
- Maßkontrolle:Wichtige Abmessungen, Wandstärke, Länge und Lochpositionen werden vor dem Versand überprüft.
- Bündelung und Lagerung:Fertige Profile werden entsprechend den Auftragsanforderungen klassifiziert und gebündelt.
Dieser fortschrittliche Ansatz trägt dazu bei, die Maßhaltigkeit über lange Produktionsläufe hinweg aufrechtzuerhalten und macht maßgeschneiderte Abschnitte mit fester Länge oder vorgestanzte Abschnitte für Bauprojekte praktisch.
Was sind die wichtigsten Spezifikationen?
Die Auswahl eines Z-Profils sollte immer mit der strukturellen Gestaltung beginnen und nicht einfach das größte verfügbare Profil auswählen. Die folgenden Spezifikationen bieten einen nützlichen Ausgangspunkt für die Projektplanung.
| Artikel | Typische Spezifikation | Projektüberlegung |
|---|---|---|
| Material | Q235B / Q355B | Ausgewählt nach strukturellen Belastungen und technischen Anforderungen |
| Abschnittsgrößen | Z100–Z300 | Die Abschnittshöhe sollte den Spannweiten- und Lastanforderungen entsprechen |
| Wandstärke | 1,2–3,0 mm | Bestimmt durch statische Berechnungen, Spannweite, Abstand und Belastung |
| Standardlänge | 6–12 m | Längere oder nicht standardmäßige feste Längen können individuell angepasst werden |
| Oberfläche | Natürlicher schwarzer Stahl | Am besten geeignet für trockene, geschlossene und nicht korrosive Umgebungen |
| Verarbeitung | Schneiden, Stanzen, Eckenschneiden, abgewinkeltes Schneiden | Die Bearbeitung kann nach Zeichnung koordiniert werden |
| Anwendbarer Standard | GB/T 6728-2017 | Relevante Anforderungen sollten für den Zielmarkt bestätigt werden |
Warum Z-Profilstahl für Dachpfetten verwenden?
Direkte Überlappung an Dachfirsten
Der hervorstechendste Vorteil eines Z-Profils ist seine versetzte Flanschanordnung. Benachbarte Pfetten können sich überlappen, was besonders nützlich ist, wenn die Dachkonstruktion durchgehende Stützelemente rund um den First erfordert. Bei größeren Dachneigungen kann diese Geometrie die Anschlussanordnung vereinfachen.
Gutes Verhältnis von Kraft zu Gewicht
Durch die Kaltumformung entsteht ein Abschnitt mit nützlichen Biegeeigenschaften, während das Bauteil relativ leicht bleibt. Bei geeigneten Anwendungen kann dies die Menge an Stahl reduzieren, die für die Sekundärrahmenkonstruktion erforderlich ist, und den Transport, das Heben und die Installation leichter handhabbar machen.
Konsistente Abmessungen
Das progressive Rollformen ermöglicht eine kontinuierliche Kontrolle der Profilgeometrie. In Kombination mit Richten und Maßprüfung trägt dies dazu bei, die Konsistenz der Profilhöhe, der Flanschabmessungen, der Geradheit und der Verdrehung zu verbessern.
Vorgestanzte Verbindungslöcher
Verbindungslöcher können vor der Lieferung nach genehmigten Zeichnungen gestanzt werden. Dies verringert die Notwendigkeit umfangreicher Bohrungen auf der Baustelle und kann zur Verbesserung der Installationseffizienz beitragen, wenn die Lochanordnung im Voraus genau definiert wird.
Kosteneffizienz für geeignete Indoor-Projekte
Kaltgeformter Z-Profilstahl in Naturschwarz kann eine kostengünstige Option für trockene, geschlossene Gebäude sein, in denen kein zusätzlicher Korrosionsschutz erforderlich ist. Der Verzicht auf eine unnötige Schutzbeschichtung kann dazu beitragen, die Materialkosten zu kontrollieren und gleichzeitig die erforderliche strukturelle Funktion aufrechtzuerhalten.
Wo wird kaltgeformter Z-Profilstahl verwendet?
Kaltgeformter Z-Profilstahl ist hauptsächlich für Sekundärrahmenanwendungen im Leichtbau vorgesehen. Typische Anwendungen sind:
- Dachpfetten für leichte Stahlgebäude
- Dachsysteme für Lagerhallen mit großer Neigung
- Dächer von Industriewerkstätten
- Indoor-Logistik- und Lagereinrichtungen
- Sekundärrahmen für Dach und Wand
- Leichte Stahlgehäusesysteme
- Fabrikrenovierungsprojekte
- Sekundäre Stützstrukturen für Dachpaneele
Beispielsweise kann ein großes geschlossenes Lagerhaus Z-Pfetten zur Unterstützung von Dachpaneelen verwenden und gleichzeitig die Vorteile überlappender Elemente rund um den Dachfirst nutzen. Bei einer Fabrikrenovierung im Innenbereich können leichte Z-Profile auch als praktischer sekundärer Rahmen dienen, ohne dass unnötiges Strukturgewicht entsteht.
Wie sollten Sie das richtige Z-Profil auswählen?
Der Kauf eines Z-Profils nur auf der Grundlage der Profilgröße kann zu einer ungeeigneten strukturellen Lösung führen. Käufer sollten die folgenden Faktoren gemeinsam bewerten.
1. Dachneigung
Bei Dachneigungen über ca. 10° können Z-Profile besonders praktisch sein, wenn überlappende Pfetten Teil der technischen Planung sind. Die endgültige Auswahl sollte sich jedoch immer an den Bauplänen und der Anschlussplanung orientieren.
2. Materialqualität
Q235B eignet sich für viele allgemeine Leichtbauanwendungen, während Q355B eine höherfeste Option für Projekte mit größeren Spannweiten oder anspruchsvolleren Wind- und Schneelasten bieten kann. Die Sorte sollte zusammen mit den Querschnittsabmessungen und der Dicke ausgewählt werden.
3. Abschnittsgröße
Kleinere Profile wie Z100–Z140 eignen sich möglicherweise für leichtere Sekundärstrukturen. Z160–Z200 kann für viele Lager- und Werkstattanwendungen in Betracht gezogen werden, während Z220–Z300 ausgewählt werden kann, wenn aufgrund technischer Berechnungen größere Abschnittsabmessungen erforderlich sind.
4. Wandstärke
Die verfügbare Dicke kann zwischen etwa 1,2 und 3,0 mm liegen. Allerdings sollte die Dicke niemals unabhängig gewählt werden. Spannweite, Pfettenabstand, Windlast, Schneelast, Anschlussbedingungen und statische Berechnungen haben Einfluss auf die richtige Dicke.
5. Serviceumgebung
Naturschwarzer Stahl eignet sich am besten für trockene, geschlossene Umgebungen. Gebäude, die Regen, Kondensation, Salznebel, Küstenluft, landwirtschaftlicher Feuchtigkeit oder korrosiven Chemikalien ausgesetzt sind, erfordern im Allgemeinen eine geeignete Korrosionsschutzlösung, beispielsweise ein verzinktes Z-Profil.
Stahl mit Z-Profil im Vergleich zu Stahl mit C-Profil
Sowohl Z- als auch C-Profile werden häufig als sekundäre Strukturelemente verwendet, sind aber aufgrund ihrer Geometrie für unterschiedliche Verbindungsanordnungen geeignet.
| Vergleich | Z-Profil-Stahl | C-Profilstahl |
|---|---|---|
| Primäre Verwendung | Dach- und Wandpfetten | Dach- und Wandpfetten |
| Überlappend | Flansche unterstützen die direkte Überlappung | Weniger geeignet für kontinuierliche Überlappungen |
| Dachfirst | Praktisch für durchgehende Pfettenanordnungen | Hängt stärker vom Verbindungsdesign ab |
| Dächer mit großer Neigung | Besonders praktisch, wenn Überlappungen erforderlich sind | Je nach technischer Ausführung auch einsetzbar |
| Flachgefälledächer | Kann verwendet werden | Gemeinsame Option |
| Strukturelle Rolle | Sekundärrahmen/Pfette | Sekundärrahmen/Pfette |
Der entscheidende Unterschied ist nicht nur das buchstabenförmige Profil. Die versetzten Flansche des Z-Profils bieten einen praktischen Vorteil, wenn benachbarte Pfetten überlappen müssen. Weitere Informationen zu verwandten Strukturprofilen finden Sie im Sortiment an Baustahlprofilen.
Welche Qualitätskontrollen sind wichtig?
Bei Z-Pfetten wirkt sich die Maßgenauigkeit direkt auf die Verbindungen mit dem primären Stahlrahmen und den Dachpaneelen aus. Ein professionelles Produktions- und Inspektionssystem sollte sich daher sowohl auf Rohmaterialien als auch auf fertige Profile konzentrieren.
- Stahlsorte und eingehende Coil-Inspektion
- Überprüfung der Wandstärke
- Überprüfung der Abschnittshöhe und der Flanschabmessungen
- Profilgeradheits- und Verdrehungsprüfung
- Überprüfung der Schnittlänge
- Prüfung der Position der vorgestanzten Löcher
- Prüfung der Kanten- und Oberflächenbeschaffenheit
- Abschließende Sicht- und Maßkontrolle vor dem Versand
Der Produktionsansatz von Rongheng kombiniert die Inspektion von Stahlcoils, progressives Rollformen, CNC-Schneiden, optionales Stanzen, Richten und abschließende Maßkontrolle. Dieser Prozess trägt dazu bei, Z-Profile mit konsistenter Geometrie für die projektbasierte Installation zu liefern.
Häufig gestellte Fragen
F1: Wofür wird kaltgeformter Z-Profilstahl hauptsächlich verwendet?
Es wird hauptsächlich als sekundäres Strukturelement verwendet, insbesondere als Dach- und Wandpfetten in leichten Stahlgebäuden, Lagerhallen, Werkstätten, Logistikeinrichtungen und anderen geeigneten Strukturen.
F2: Warum einen Z-Abschnitt anstelle eines C-Abschnitts wählen?
Der Hauptvorteil ist die versetzte Z-förmige Flanschkonfiguration, die eine Überlappung benachbarter Pfetten ermöglicht. Dies kann besonders bei durchgehenden Dachstützanordnungen rund um Firste und Dächer mit großer Neigung nützlich sein.
F3: Welche Materialqualitäten sind verfügbar?
Zu den gängigen Optionen gehören Q235B und Q355B. Die geeignete Güteklasse sollte entsprechend der Tragwerkskonstruktion, der Spannweite, den Belastungsbedingungen, den Verbindungsanforderungen und den geltenden Spezifikationen bestimmt werden.
F4: Kann Stahl mit Z-Profil individuell angepasst werden?
Ja. Abschnittsabmessungen, Wandstärke, feste Länge, Verbindungslöcher, Eckschnitte und abgewinkelte Endschnitte können entsprechend den Projektzeichnungen und Produktionsanforderungen abgestimmt werden.
F5: Ist naturschwarzer Z-Profilstahl für den Außenbereich geeignet?
Naturschwarzer Z-Profilstahl eignet sich vor allem für trockene, geschlossene und nicht korrosive Umgebungen. Im Freien, an der Küste, in feuchten, regenexponierten oder chemisch aggressiven Umgebungen sollte grundsätzlich eine geeignete korrosionsgeschützte Option verwendet werden.
Abschluss
Kaltgeformter Z-Profilstahl bietet eine praktische Kombination aus Leichtbauweise, einheitlichen Abmessungen, nützlicher Biegeleistung und überlappender Verbindungsmöglichkeit. Diese Eigenschaften machen es besonders wertvoll für Dachpfetten und Sekundärrahmen in Lagerhallen, Industriewerkstätten, Logistikgebäuden und anderen geeigneten leichten Stahlkonstruktionen.
Das richtige Produkt sollte entsprechend der Dachneigung, der strukturellen Spannweite, der Materialqualität, der Abschnittsgröße, der Wandstärke, dem Verbindungsdesign, den Belastungsbedingungen und der Betriebsumgebung ausgewählt werden. Für trockene Innengebäude können naturschwarze Z-Profile eine wirtschaftliche Lösung darstellen, während exponierte oder korrosive Umgebungen möglicherweise verzinkte oder anderweitig geschützte Profile erfordern.
Wenn Sie Z-Pfetten für ein neues Stahlgebäude, eine Lagerrenovierung oder ein Dachprojekt mit großer Neigung beschaffen, kann Rongheng Standard- und kundenspezifische Anforderungen erfüllen, einschließlich Abschnittsabmessungen, feste Längen und vorgestanzte Verbindungslöcher. Teilen Sie Ihre Zeichnungen, Spezifikationen, Mengen und Anwendungsbedingungen mit unserem Team undKontaktieren Sie unsfür eine geeignete kaltgeformte Z-Profil-Stahllösung und ein Projektangebot.
