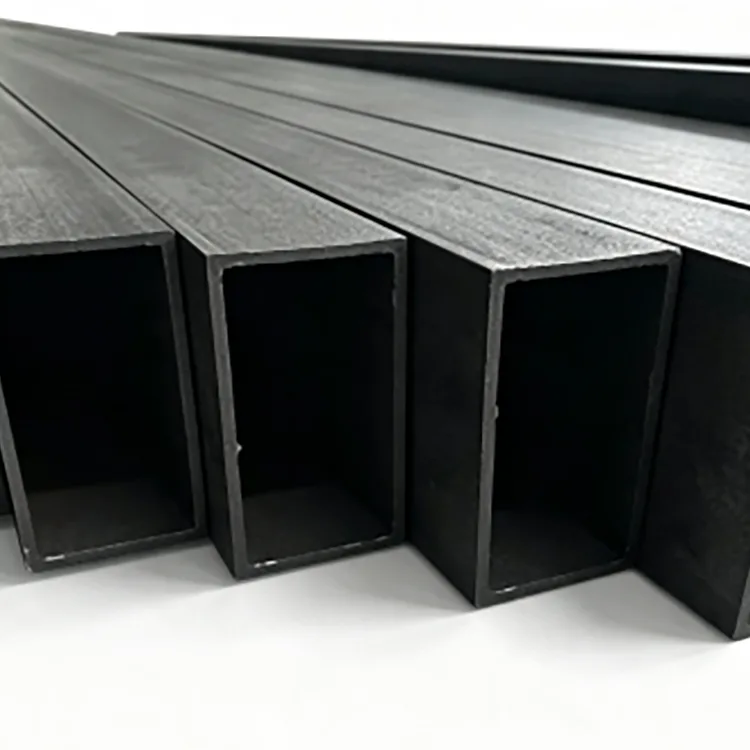

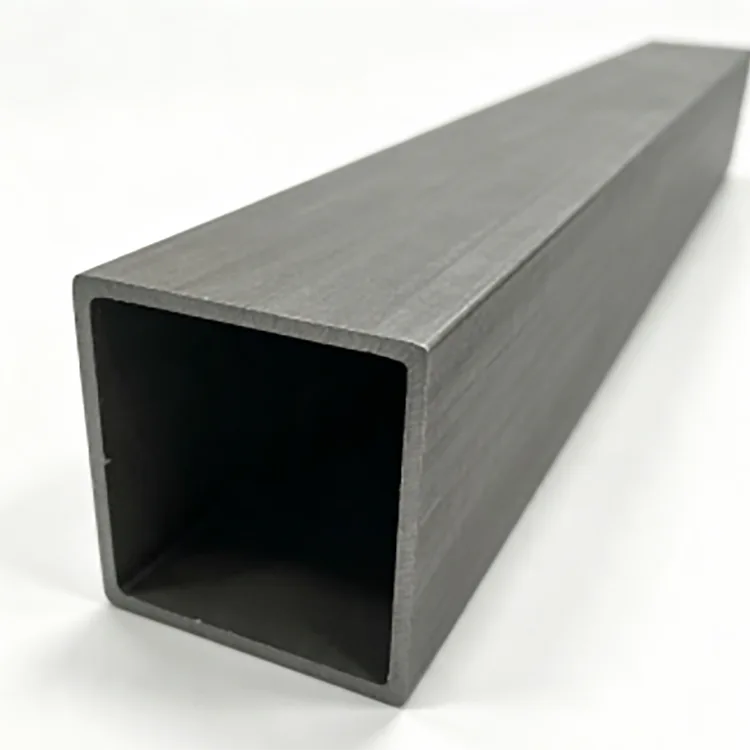

Rechtwinkliges Präzisionsstahlrohr

Das rechtwinklige Präzisionsstahlrohr wurde für Anwendungen entwickelt, bei denen die Geometrie eines herkömmlichen quadratischen oder rechteckigen Rohrs für die Endmontage nicht genau genug ist.

Anstelle einer sichtbar abgerundeten Ecke wird der Abschnitt so geformt, dass ein definiertes 90°-Eckprofil entsteht. Dadurch ist es einfacher, angrenzende Abschnitte auszurichten, gerade visuelle Linien beizubehalten und die Endabmessungen der gefertigten Rahmen zu kontrollieren.

Das Rohr wird aus Q235B- oder Q355B-Kohlenstoffstahl durch progressive Kaltumformung, Hochfrequenzschweißen, Formatieren, Richten und Präzisionsschneiden hergestellt. Der Herstellungsprozess konzentriert sich auf Eckengeometrie, Konsistenz der Wandstärke, Geradheit und Maßkontrolle und nicht nur auf die Herstellung eines Standard-Hohlprofils.

Bei Strukturrahmen für Innenräume, Gerätesockeln, Ausstellungsstrukturen, Gestellen, Trennwänden und dekorativen Stahlkonstruktionen kann dieses Profil den Umfang der bei der Herstellung erforderlichen Anpassungen und Oberflächenkorrekturen reduzieren.

Technische Spezifikationen

Warum das 90°-Eckprofil wichtig ist

Ein herkömmliches Hohlprofil weist normalerweise beim Umformen eine abgerundete Außenecke auf. Dieser Radius ist für viele strukturelle Anwendungen akzeptabel, kann jedoch unpraktisch werden, wenn zwei Elemente eng zusammentreffen müssen oder wenn die Ecke selbst nach der Fertigstellung sichtbar bleibt.

Das rechtwinklige Profil ist für Situationen gedacht, in denen die Eckengeometrie die Fertigung beeinflusst.

Bessere Gelenkausrichtung

Ein definiertes Eckprofil erleichtert die Positionierung des Rohrs gegenüber einem anderen geraden Abschnitt. Bei Rahmen, Trennwänden, Gerätekonstruktionen und architektonischen Stahlkonstruktionen kann eine bessere Ausrichtung den Bedarf an übermäßigen Schleif- oder Spachtelarbeiten verringern.

Konsistente Abmessungen

Wandstärke und Querschnittsabmessungen werden beim Formen und Kalibrieren kontrolliert. Eine konsistente Geometrie ist besonders wichtig, wenn das Rohr mit automatischen Schneid-, Bohr-, Schweiß- oder Montagegeräten bearbeitet wird.

Saubereres Erscheinungsbild

Bei freiliegenden Stahlrahmen und dekorativen Strukturen sorgen gerade Kanten und kontrollierte Ecken für klarere visuelle Linien nach dem Lackieren oder Pulverbeschichten.

Geeignet für die Weiterverarbeitung

Die schwarze Stahloberfläche wird ohne verzinkte Beschichtung geliefert und eignet sich daher für Projekte, die eine eigene Lackierung, Pulverbeschichtung, Einbrennlackierung oder andere Oberflächenbehandlung erfordern.

Herstellungsprozess

Der Produktionsweg ist auf Maßkontrolle ausgelegt und nicht nur darauf, den Stahl einfach zu einem Hohlprofil zu formen.

1. Auswahl und Vorbereitung von Stahlspulen

Q235B- oder Q355B-Stahl wird je nach erforderlicher Festigkeitsklasse und Anwendung ausgewählt. Das eingehende Material wird vor dem Formen überprüft, um Unterschiede in der Dicke und den mechanischen Eigenschaften zwischen den Produktionschargen zu reduzieren.

2. Streifenvorbereitung und Nivellierung

Das Stahlband wird geebnet und für die kontinuierliche Umformung vorbereitet. Der korrekte Bandzustand ist wichtig, da Restverformungen später die Eckengenauigkeit und Geradheit beeinträchtigen können.

3. Progressive Kaltumformung

Das Band durchläuft mehrere Umformstufen, anstatt in einem einzigen Arbeitsgang in die endgültige Form gebracht zu werden.

Die Umformsequenz entwickelt nach und nach den quadratischen oder rechteckigen Querschnitt und kontrolliert gleichzeitig die Eckengeometrie. Dies ist der entscheidende Schritt zur Erzielung eines definierten rechtwinkligen Profils.

4. Hochfrequenzschweißen

After the strip edges are brought together, high-frequency induction welding forms the longitudinal seam.

Die Schweißbedingungen werden je nach Materialstärke und Produktionsgeschwindigkeit gesteuert. Die Schweißqualität ist wichtig, da eine übermäßige Wärmezufuhr, eine unzureichende Verschmelzung oder eine schlechte Kantenvorbereitung das fertige Rohr beeinträchtigen können.

5. Größenbestimmung und Richten

Nach dem Schweißen durchläuft das Rohr eine Kalibrier- und Richtanlage, um seine endgültigen Abmessungen und die Gesamtgeradheit zu kontrollieren.

Dieser Schritt ist besonders wichtig für die Präzisionsfertigung, da selbst ein korrekt geformter Querschnitt zu Montageproblemen führen kann, wenn das fertige Rohr entlang seiner Länge übermäßige Abweichungen aufweist.

6. Präzisionsschneiden und Endbearbeitung

Das fertige Rohr wird auf Standardlängen von 6 m oder auf kundenspezifische Längen von 3–12 m zugeschnitten.

Präzisionsschneiden, Anfasen, Entgraten, Abschrägen und Bohren können je nach Fertigungsanforderungen angeordnet werden.

7. Inspektion und Verpackung

Fertige Rohre werden vor dem Verpacken auf Abmessungen, Wandstärke, Eckengeometrie, Geradheit, Schweißzustand, Oberflächenqualität und Schnittgenauigkeit geprüft.

Die Verpackungsmethode wird entsprechend der Rohrgröße, der Bestellmenge, der Transportmethode und den Entladebedingungen des Kunden ausgewählt.

Qualitätskontrolle im Werk

Bei Präzisionshohlprofilen ist die Maßkontrolle ebenso wichtig wie die grundlegende Stahlsorte.

Während der Produktion konzentriert sich die Qualitätskontrolle auf die Punkte, die einen direkten Einfluss auf die Fertigung haben können:

● Materialüberprüfung: Die Qualität Q235B oder Q355B wird anhand der Bestellanforderungen überprüft.

● Wandstärke: Die tatsächliche Dicke wird überwacht, um die angegebene Toleranz von ±0,1 mm einzuhalten.

● Abschnittsabmessungen: Außenabmessungen werden nach der Dimensionierung überprüft und verlassen sich nicht nur auf die Einstellungen der Umformmaschine.

● Eckengeometrie: Das 90°-Profil und die Eckenvertikalität werden überprüft, um Formabweichungen festzustellen.

● Geradheit: Fertige Längen werden auf Biegung oder Verformung überprüft, die die Rahmenmontage beeinträchtigen könnten.

● Schweißzustand: Die Längs-Hochfrequenzschweißnaht wird auf sichtbare Fehler und Formkonsistenz überwacht.

● Endqualität: Geschnittene Enden werden nach dem Schneiden, Anfasen oder Entgraten überprüft.

● Chargenkonsistenz: Produktionsmuster werden während der gesamten Charge verglichen, um Maßabweichungen zwischen Bündeln zu reduzieren.

Für Projekte mit strengeren Prüfanforderungen können gemäß der Auftragsspezifikation Maßkontrollprotokolle und Fremdprüfungen vereinbart werden.

Q235B oder Q355B: Welches sollten Sie wählen?

Die Materialqualität sollte entsprechend der tatsächlichen Strukturbelastung ausgewählt werden und nicht einfach die höhere Qualität wählen.

Bei tragenden Strukturen sollte sich die endgültige Materialauswahl an der Strukturberechnung, den Konstruktionsvorschriften, der Verbindungsmethode und dem erforderlichen Sicherheitsfaktor orientieren.

Hauptanwendungen

Innenstahlkonstruktionen

Wird für Zwischengeschossrahmen, Trennwände, Deckentragkonstruktionen, Ausstellungskonstruktionen und andere Stahlgerüste im Innenbereich verwendet, bei denen Maßhaltigkeit und Aussehen wichtig sind.

Geräte- und Maschinenrahmen

Die kontrollierte Abschnittsgeometrie ist für Automatisierungsgeräterahmen, Maschinenbasen, Förderbandstützen, Instrumentenstrukturen und gefertigte Gerätegehäuse nützlich.

Architektonischer und dekorativer Stahlbau

Geeignet für Hotelinnenräume, Ausstellungshallen, Gewerbeflächen, Treppenkomponenten, dekorative Rahmen und architektonische Stahlkonstruktionen, die klare, gerade Linien erfordern.

Lagerregale und Industrieplattformen

Q235B- oder Q355B-Abschnitte können je nach Belastungsanforderungen für Lagerregale, Arbeitsstationen, Industrieplattformen und Gerätetragstrukturen ausgewählt werden.

Nicht standardmäßige Fertigung

Benutzerdefinierte Abmessungen, feste Längen, Löcher, Fasen, Fasen und andere Bearbeitungsvorgänge können bereitgestellt werden, wenn das Rohr in eine gefertigte Baugruppe integriert wird.

Rechtwinkliges Präzisionsstahlrohr im Vergleich zu herkömmlichem Hohlprofil

Der Hauptvorteil besteht nicht darin, dass das Rohr jedes herkömmliche Hohlprofil ersetzt. Das besser kontrollierte Ecken- und Dimensionsprofil kann dort nützlich sein, wo Fertigungsgenauigkeit und fertiges Erscheinungsbild Teil der Projektanforderungen sind.

Schwarze Stahloberfläche und Sekundärveredelung

Das Standardprodukt wird aus schwarzem, unbeschichtetem Stahl geliefert.

Diese Konfiguration wird häufig gewählt, wenn der Kunde nach der Fertigung eine Oberflächenbehandlung durchführen möchte. Abhängig vom Projekt können folgende Veredelungsverfahren verfügbar sein:

● Malen

● Pulverbeschichtung

● Backabschluss

● Verzinken

● Andere spezifizierte Korrosionsschutzbehandlungen

Vor der Beschichtung sollte die Oberfläche ordnungsgemäß gereinigt und entsprechend dem gewählten Beschichtungssystem vorbereitet werden. Für Projekte, die Feuchtigkeit, Witterungseinflüssen im Freien, Salznebel oder korrosiven Umgebungen ausgesetzt sind, sollte ein geeignetes Korrosionsschutzsystem angegeben werden, anstatt unbehandelten schwarzen Stahl zu verwenden.

Kundenspezifische Verarbeitung

Das Rohr kann entsprechend den Fertigungsanforderungen und nicht nur in Standardlängen von 6 m geliefert werden.

Zu den verfügbaren Optionen gehören:

● Schneiden mit fester Länge von 3–12 m

● Präzises Schneiden

● Anfasen

● Entgraten

● Abschrägung

● Vorbohren

● Neubeschichtungs- oder Verzinkungsanlagen

● Kundenspezifische Abschnittsabmessungen

● Individuelle Wandstärke

● Sonderbearbeitung nach Zeichnung

Für ein Angebot sollten Käufer die erforderliche Querschnittsgröße, Wandstärke, Materialqualität, Menge, Länge, Oberflächenbehandlung und etwaige Bearbeitungszeichnungen angeben.

Beschaffungs- und Lieferinformationen

Bei Konstruktions- und Fertigungsaufträgen sind nicht nur die Außenmaße die wichtigsten Spezifikationen, die vor dem Kauf bestätigt werden müssen.

Käufer sollten Folgendes angeben:

1. Abschnittsgröße: quadratische oder rechteckige Abmessungen.

2.Wandstärke: erforderliche Dicke und Toleranz.

3.Stahlsorte: Q235B oder Q355B.

4. Länge: Standard 6 m oder feste Längen von 3–12 m.

5.Eckenanforderung: erforderliche 90°-Geometrie und Toleranz.

6.Oberfläche: schwarzer Stahl oder sekundäre Oberflächenbehandlung.

7. Bearbeitung: Schneiden, Bohren, Abschrägen, Anfasen oder Entgraten.

8. Inspektion: Standard-Werksinspektion oder zusätzliche Inspektion durch Dritte.

Bei Wiederholungsprojekten trägt die Beibehaltung der gleichen Materialqualität, Querschnittsabmessungen, Wandstärke, Verarbeitungsmethode und Inspektionsanforderungen dazu bei, die Konsistenz zwischen den Chargen aufrechtzuerhalten.

Warum sollten Sie rechtwinklige Präzisionsstahlrohre von Rongheng kaufen?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. betreibt eine internationale Vertriebsplattform, die von Tianjin Gefu Steel unterstützt wird und Stahlproduktionsressourcen mit der Exportversorgung integriert.

Das Unternehmen hat seinen Sitz im Industriegebiet Daqiuzhuang in Tianjin, einem der wichtigsten Stahlproduktionsgebiete Chinas. Die Produktpalette umfasst Stahlrohre, Hohlprofile, Stahlprofile, verzinkte Produkte und Photovoltaik-Montageprodukte.

Für Großprojekte unterstützt Rongheng kundenspezifische Abmessungen, Lieferung mit fester Länge, Sekundärverarbeitung, OEM/ODM-Anforderungen und projektbasierte Inspektion. Das jährliche Stahlproduktions- und Verkaufsvolumen der Gruppe übersteigt 1,3 Millionen Tonnen und unterstützt die Beschaffung von Container- und Massentechnik.

Bei größeren Aufträgen werden Produktionsplanung und Lieferung normalerweise nach Spezifikation, Menge, Verarbeitungsanforderungen und Prüfbedingungen vereinbart.

FAQ

Q1. Was ist der Unterschied zwischen einem rechtwinkligen Präzisionsstahlrohr und einem herkömmlichen Vierkantrohr?

Der Hauptunterschied besteht in der Eckengeometrie und den Maßkontrollanforderungen. Herkömmliche Vierkantrohre haben normalerweise abgerundete Ecken, während dieses Produkt mit einem definierteren 90°-Eckprofil für Anwendungen geformt ist, bei denen die Ausrichtung und das Aussehen der Verbindungen wichtig sind.

Q2. Ist der Schlauch nahtlos?

Nein. Es handelt sich um ein geschweißtes Hohlprofil, das durch progressive Kaltumformung und anschließendes Hochfrequenzschweißen hergestellt wird. Es sollte daher nicht als nahtloses Rohr bezeichnet werden.

Q3. Kann das schwarze Stahlrohr lackiert oder pulverbeschichtet werden?

Ja. Die unbeschichtete schwarze Stahloberfläche kann zum Lackieren, Pulverbeschichten, Einbrennen oder für andere spezifische Oberflächenbehandlungen vorbereitet werden. Vor dem Beschichten ist eine ordnungsgemäße Oberflächenreinigung und -vorbereitung erforderlich.

Q4. Rostet schwarzer Stahl während der Lagerung?

Ja. Unbehandelter Kohlenstoffstahl kann bei Einwirkung von Feuchtigkeit oxidieren. Es wird eine trockene Lagerung in Innenräumen empfohlen und die Rohre sollten vor der Oberflächenbehandlung vor Regen, Kondensation und länger anhaltender Feuchtigkeit geschützt werden.

F5. Soll ich Q235B oder Q355B wählen?

Q235B eignet sich für viele herkömmliche Innenrahmen, Gerätekonstruktionen und dekorative Anwendungen. Q355B sollte in Betracht gezogen werden, wenn das strukturelle Design eine höhere Materialfestigkeit erfordert oder wenn die Anwendung eine höhere Belastung erfordert.

F6. Welche Längen können Sie liefern?

Die Standardlänge beträgt 6 m. Individuelle Fixlängen von 3–12 m können je nach Auftragserfordernis vereinbart werden.

F7. Können Sie das Rohr vor der Lieferung schneiden, bohren, anfasen oder abschrägen?

Ja. Präzisionsschneiden, Bohren, Anfasen, Entgraten und Abschrägen können nach Zeichnung oder Verarbeitungsanforderungen angeordnet werden.

F8. Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie die Abschnittsabmessungen, die Wandstärke, die Materialqualität, die Menge, die erforderliche Länge, die Oberflächenbehandlung und alle zusätzlichen Bearbeitungsanforderungen an. Zeichnungen werden für die nicht standardmäßige Verarbeitung empfohlen.

F9. Ist dieses Produkt für den Außenbereich geeignet?

Die Standardversion aus schwarzem Stahl wird ohne Korrosionsschutz nicht für den dauerhaften Einsatz im Freien empfohlen. Für Außen-, feuchte, Küsten- oder korrosive Umgebungen sollte verzinkter oder anderweitig geschützter Stahl in Betracht gezogen werden.

F10. Können Sie kundenspezifische Größen liefern?

Ja. Zusätzlich zu den angegebenen Quadrat- und Rechteckrohrsortimenten können je nach Projektanforderungen kundenspezifische Abmessungen, Wandstärken, Längen, Bearbeitungen und Oberflächenbehandlungen besprochen werden.
