UnserBaustahlwinkelDas Sortiment deckt gleiche und ungleiche Winkel für Strukturverbindungen, Aussteifungen, Rahmen und Stützkomponenten ab. Wir liefern warmgewalzte und feuerverzinkte Optionen in Q235B, Q355B und SS400, mit Standardlängen sowie einem Zuschnittservice. Gängige Größen sind ab Lager lieferbar, Sondermaterialien, Abmessungen und Längen können je nach Auftragserfordernis zusammengestellt werden.
Beide Schenkel haben die gleiche Nennbreite, wodurch das Profil ein symmetrisches L-förmiges Profil erhält. Es wird häufig verwendet, wenn die Verbindungs- oder Stützanordnung ausgewogene Beinabmessungen erfordert.
Die beiden Beine sind unterschiedlich breit. Dies bietet mehr Flexibilität, wenn eine Seite des Abschnitts zu Verbindungs-, Stütz- oder Rahmenzwecken weiter verlängert werden muss.
Die senkrechten Beine bieten eine praktische Geometrie zum Verbinden, Verstärken und Stützen von Stahlkomponenten in Rahmen, Fachwerken und Aussteifungsbaugruppen.
| Artikel | Spezifikation | Material |
|---|---|---|
| Gleicher Winkel | 20 × 20 × 3 mm – 200 × 200 × 24 mm | Q235B, Q355B, SS400 |
| Ungleicher Winkel | 25 × 16 × 3 mm – 200 × 125 × 18 mm | Q235B, Q355B, SS400 |
| Standardlänge | 6m / 9m / 12m | — |
| Schnittlänge | 3–12 m | Je nach Auftragserfordernis |
| Oberfläche | Schwarz / feuerverzinkt | — |
Bei Winkelprofilen, die in Fertigkonstruktionen verwendet werden, ist die Maßhaltigkeit wichtig, da die beiden Schenkel die Verbindungsgeometrie bilden. Wir achten auf den Schnittwinkel, die Gleichmäßigkeit der Dicke, die Geradheit und den Oberflächenzustand, damit das Material durch übliche Fertigungsvorgänge wie Bohren, Scheren, Schneiden und Schweißen bearbeitet werden kann.
| Detail | Warum es wichtig ist |
|---|---|
| Schnittwinkel | Trägt dazu bei, die beabsichtigte Geometrie beizubehalten, wenn das Material mit anderen Strukturelementen zusammengebaut wird. |
| Dicke | Muss dem angegebenen Abschnitt und den Fertigungsanforderungen entsprechen. |
| Geradlinigkeit | Unterstützt einfacheres Positionieren, Schneiden und Zusammenbauen. |
| Oberflächenzustand | Relevant für Handhabung, Herstellung und anschließende Oberflächenbehandlung. |

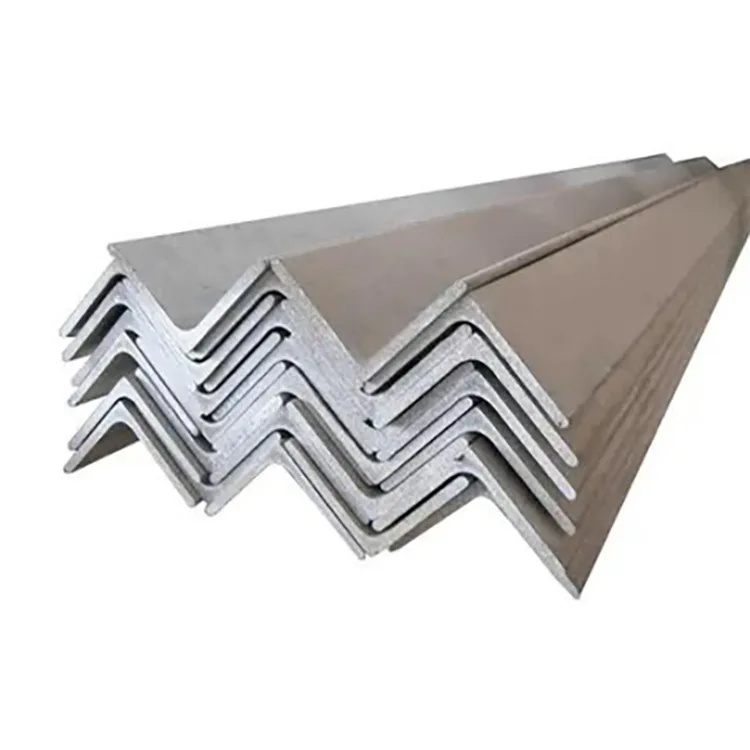

SchwarzBaustahlwinkelKann verwendet werden, wenn der Abschnitt lackiert oder einem anderen Endbearbeitungsprozess unterzogen werden soll. Für Außenkonstruktionen oder Anwendungen, bei denen Korrosionsschutz erforderlich ist, sorgt feuerverzinktes Material nach der Verzinkungsbehandlung für eine verzinkte Oberfläche.
Die Wahl zwischen beiden hängt normalerweise von der Installationsumgebung und den Anforderungen an die Oberflächenbehandlung des Projekts ab und nicht von der Profilform selbst.
Es stehen Standardlängen von 6 m, 9 m und 12 m zur Verfügung, während für Projekte mit spezifischen Maßanforderungen auch Zuschnittlängen von 3 bis 12 m arrangiert werden können. Das Schneiden vor dem Versand kann einen Teil der Vorbereitungsarbeit reduzieren, die erforderlich ist, nachdem das Material den Herstellungsort erreicht hat.
Bei Aufträgen, die Bohr-, Scher- oder andere Bearbeitungsanforderungen beinhalten, sollten die erforderlichen Abmessungen und Bearbeitungsdetails vor der Produktion bestätigt werden, damit die Lieferung mit der beabsichtigten Montagemethode abgeglichen werden kann.
| Anwendung | Typische Rolle |
|---|---|
| Vorhangfassadenrahmen | Verbindungs- und Stützkomponenten innerhalb von Stahlrahmenkonstruktionen. |
| PV-Montagestrukturen | Dreieckige Aussteifungs- und Stützelemente. |
| Lagerregale | Struktur- und Verbindungskomponenten für Lagersysteme. |
| Kommunikationstürme | Fachwerk- und Aussteifungselemente. |
| Zäune und Leitplanken | Rahmen, Stützen und Verbindungsprofile. |
| Stahlgebäude | Aussteifungen, Verbindungselemente und sekundäre Strukturkomponenten. |
| Kabelrinnenstützen | Tragrahmen und Halterungen für Kabelmanagementsysteme. |
| Rahmen für Werbeschilder | Stütz- und Verstärkungselemente für Stahlschildkonstruktionen. |
Gängige Größen werden durch regelmäßige Lagerbestände aufrechterhalten, vorbehaltlich des tatsächlichen Lagerbestands zum Zeitpunkt der Bestellung. Für Projekte, die mehrere Abmessungen erfordern, können Aufträge mit gemischten Größen arrangiert werden, sodass unterschiedliche Spezifikationen innerhalb desselben Projektauftrags geliefert werden.
Wenn das erforderliche Material, die Abschnittsgröße oder die Länge außerhalb des regulären Bereichs liegen, können wir vor der Auftragsbestätigung auch spezielle Produktionsanforderungen besprechen.
Bei Auslandsaufträgen benötigen lange Stahlprofile eine geeignete Bündelung und einen Schutz während der Handhabung und des Seetransports. Wir arrangieren die Exportverpackung entsprechend den Produktabmessungen und Versandanforderungen und achten dabei auf Rost- und Feuchtigkeitsschutz beim Ferntransport.
Ja. Innerhalb desselben Projektauftrags können je nach Menge und Produktions- oder Lagerbedingungen unterschiedliche Spezifikationen vereinbart werden.
Ja. Unser Sortiment an Baustahlwinkeln umfasst gleiche Winkel von 20 × 20 × 3 mm bis 200 × 200 × 24 mm und ungleiche Winkel von 25 × 16 × 3 mm bis 200 × 125 × 18 mm.
Ja. Es stehen sowohl schwarze als auch feuerverzinkte Oberflächenoptionen zur Verfügung. Je nach Einbauumgebung und Korrosionsschutzanforderungen ist die geeignete Oberfläche auszuwählen.
Ja. Neben den Standardlängen 6 m, 9 m und 12 m können je nach Bestellwunsch Zuschnittlängen von 3 bis 12 m zusammengestellt werden.
Spezielle Materialien, Abmessungen und Schnittanforderungen können vor der Produktion besprochen werden. Die endgültige Liefervereinbarung hängt vom angegebenen Abschnitt und der Bestellmenge ab.
