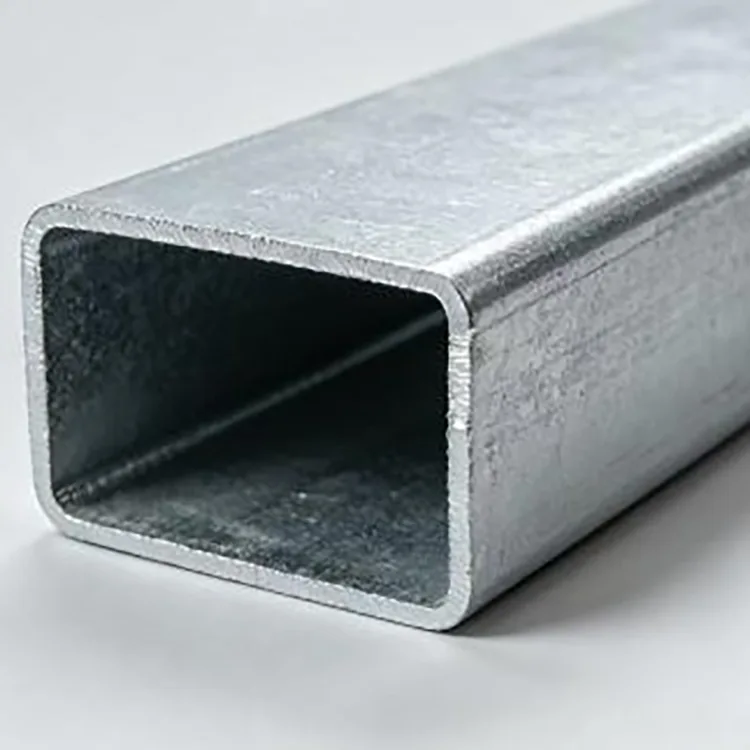

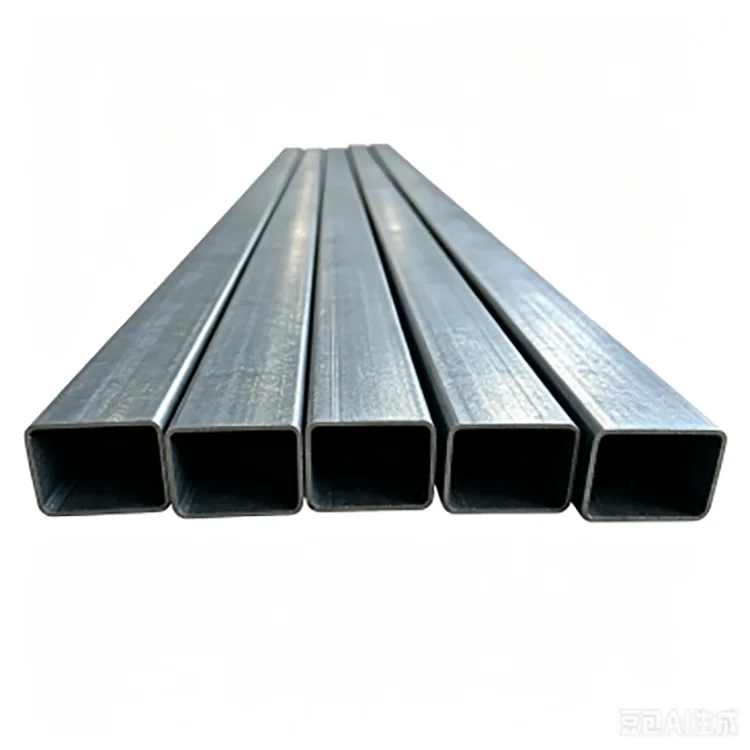

Feuerverzinktes rechteckiges Stahlrohr

Feuerverzinktes rechteckiges Stahlrohr ist ein geschweißtes rechteckiges Hohlprofil, das aus Q235B, Q355B oder anderen spezifizierten Kohlenstoffstahlsorten hergestellt wird. Das Stahlband wird kalt zu einem rechteckigen Profil umgeformt, hochfrequenzgeschweißt, dimensioniert und geschnitten, bevor das fertige Rohr einer Oberflächenvorbereitung und einer Feuerverzinkung unterzogen wird.

Der rechteckige Abschnitt ist nützlich, wenn die Last oder der Installationsraum stärker gerichtet ist, als es ein Vierkantrohr zulässt. Es bietet eine breitere Fläche für Halterungen, Paneele und Verbindungen, während das Gewicht des Abschnitts relativ gering bleibt. Bei Außenkonstruktionen bietet die Zinkbeschichtung zusätzlichen Schutz vor Feuchtigkeit und atmosphärischer Korrosion, sodass das Rohr für Anwendungen geeignet ist, bei denen unbeschichteter schwarzer Stahl eine regelmäßige Oberflächenbehandlung erfordern würde.

Das Rohr kann in Standardlänge geliefert oder gemäß Projektzeichnungen bearbeitet werden, einschließlich Schneiden, Stanzen, Biegen, Schlitzen, Bohren, Endverschließen und Abschrägen.

Technische Spezifikationen

Warum einen rechteckigen Abschnitt verwenden?

Der Hauptunterschied zwischen rechteckigen und quadratischen Hohlprofilen liegt nicht nur im Aussehen. Das Verhältnis von Breite zu Höhe verändert die Art und Weise, wie der Abschnitt in eine Struktur passt und wie effizient er den verfügbaren Platz nutzt.

Ein rechteckiges Rohr wird oft für horizontale Elemente, Rahmen und Stützen gewählt, bei denen eine Richtung eine größere Profiltiefe erfordert als die andere. Es bietet außerdem eine breitere Montagefläche für Vorhangfassadenkomponenten, Paneele, Halterungen und mechanische Teile.

Beispielsweise bietet ein 100×60-mm-Profil dem Hersteller eine andere Kombination aus Steifigkeit, Bauraum und Materialeinsatz als ein 100×100-mm-Vierkantrohr. Die richtige Wahl sollte daher auf Spannweite, Last, Verbindungsmethode und verfügbarem Installationsraum basieren und nicht nur auf dem Abschnittsnamen.

Feuerverzinkung: Was sie verändert

Das Stahlrohr wird zunächst geformt und geschweißt und anschließend für die Verzinkung vorbereitet. Oberflächenverunreinigungen und Oxide werden durch Entfetten, Beizen und Aktivieren entfernt, sodass geschmolzenes Zink richtig mit der Stahloberfläche reagieren kann.

Das vorbereitete Rohr wird bei etwa 450 °C in geschmolzenes Zink getaucht. Nach der Entnahme erfolgt eine Abkühlung und Endbearbeitung, um eine durchgehende Schutzschicht zu erhalten.

Diese Reihenfolge ist für Strukturprofile wichtig, da das fertige Rechteckprofil einschließlich Ecken und freiliegender Flächen nach der Umformung die Korrosionsschutzbehandlung erhält. Bei der Projektbeschaffung sollten Käufer die erforderlichen Zinkbeschichtungsspezifikationen bestätigen und nicht einfach nur fragen, ob ein Rohr „verzinkt“ ist.

Auswahl der Zinkbeschichtung

Die geeignete Zinkbeschichtung hängt davon ab, wo das Rechteckrohr installiert wird.

Bei diesen Angaben handelt es sich eher um Beschichtungsoptionen als um eine universelle Lebensdauergarantie. Für küstennahe, chemische oder ständig feuchte Umgebungen sollten im Projekt auch zusätzliche Beschichtungssysteme, Entwässerung, Schnittkantenschutz und Verbindungsdetails berücksichtigt werden.

Q235B oder Q355B?

Q235B eignet sich für viele herkömmliche Rahmen, Stützen, Zäune, Maschinenkonstruktionen und allgemeine Stahlkonstruktionen, bei denen die Strukturberechnung keine höhere Festigkeitsklasse erfordert.

Q355B ist besser geeignet, wenn die Konstruktion höhere Lasten, größere Spannweiten, stärkere Wind- oder Schneeanforderungen erfordert oder wenn eine Reduzierung des Abschnittsgewichts wichtig ist. Die endgültige Güteklasse sollte anhand der technischen Berechnung ausgewählt werden und nicht einfach das stärkere Material für jede Anwendung auswählen.

Bei Exportaufträgen sollten vor der Produktion die erforderliche Stahlsorte, die geltende Norm, die mechanischen Eigenschaften und die Prüfdokumente bestätigt werden.

Wandstärke und Abschnittsgröße

Die Wandstärke hat einen direkten Einfluss auf das Abschnittsgewicht, die Steifigkeit, die Verbindungsfestigkeit und die Fertigungsleistung.

Für leichte Rahmen und Gehäusekonstruktionen können dünnere Wandabschnitte verwendet werden, während tragende Rahmen, Gerätesockel und größere Außenkonstruktionen normalerweise dickere Wände erfordern.

Der Bereich 20×40–200×400 mm deckt relativ kompakte Rahmen bis hin zu größeren Strukturelementen ab. Für ein Angebot sollten Käufer die erforderlichen Außenabmessungen, Wandstärke, Länge, Stahlsorte, Zinkbeschichtungsanforderungen und Menge angeben. Wenn das Rohr als Strukturelement verwendet wird, sind auch Spannweite, Last und Verbindungsbedingungen für die Materialauswahl hilfreich.

Herstellungsprozess

Die Produktion beginnt mit Stahlcoils, die auf Qualität, Dicke und Oberflächenzustand überprüft werden. Anschließend wird das Band eingeebnet und nach und nach kalt in das gewünschte Rechteckprofil umgeformt.

Durch Hochfrequenzschweißen wird das geformte Band zusammengefügt, gefolgt vom Formatieren und Richten, um den fertigen Abschnitt zu kontrollieren. Fixlängenzuschnitte, Stanzungen oder andere Vorbearbeitungen können je nach Auftrag vor dem Verzinken erfolgen.

Anschließend werden die vorbereiteten Rohre entfettet, gebeizt und mit Flussmitteln behandelt. Die Feuerverzinkung erfolgt bei ca. 450 °C, gefolgt von Abkühlung, Verzinkung der Oberfläche und abschließender Maß- und Beschichtungskontrolle.

Das Abschließen der wichtigsten Form- und Stanzvorgänge vor dem Verzinken trägt außerdem dazu bei, unnötige Schäden an der fertigen Zinkbeschichtung während der Fertigung zu vermeiden.

Qualitätskontrolle vor dem Versand

Bei Großbestellungen wird die Qualität nicht allein durch das Aussehen bestimmt. Zuerst werden die Güte und Dicke des eingehenden Stahls geprüft, gefolgt von einer Maßprüfung während der Umformung und einer Prüfung des fertigen Rohrs.

Zu den wichtigsten Prüfpunkten gehören rechteckige Abmessungen, Wandstärke, Geradheit, Schweißnahtzustand, Schnittlänge, Oberflächenqualität und Zinkbeschichtung. Das Gewicht oder die Dicke der Beschichtung kann anhand der vereinbarten Projektspezifikation überprüft werden.

Für Exportprojekte können Materialzertifikate, Prüfprotokolle, Packlisten und andere erforderliche Dokumente auftragsbezogen erstellt werden. Wenn der Käufer oder das Projekt dies erfordert, kann auch eine Inspektion durch Dritte arrangiert werden.

Wo es verwendet wird

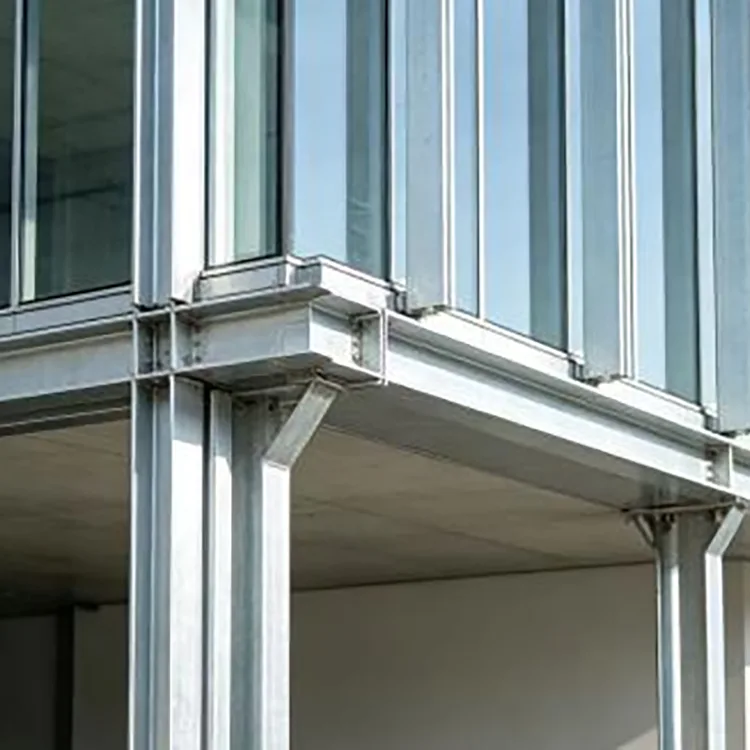

Vorhangfassaden und Gebäudestrukturen

Die rechteckige Fläche eignet sich für Vorhangfassadenrahmen, Fassadenstützen, Trennwände und sekundäre Strukturelemente, bei denen Verbindungsraum und Richtungssteifigkeit wichtig sind.

Kommunale und Außenanlagen

Leitplanken, Handläufe, Unterstände, Landschaftsbauwerke, Werberahmen und andere freiliegende Stahlkonstruktionen profitieren vom zusätzlichen Korrosionsschutz der Feuerverzinkung.

Photovoltaik-Projekte

Rechteckrohre können für ausgewählte PV-Träger, Geräterahmen und Hilfskonstruktionen verwendet werden. Bei Küstenprojekten oder Projekten mit hoher Luftfeuchtigkeit sollte je nach Korrosionsumgebung eine höhere Zinkspezifikation in Betracht gezogen werden.

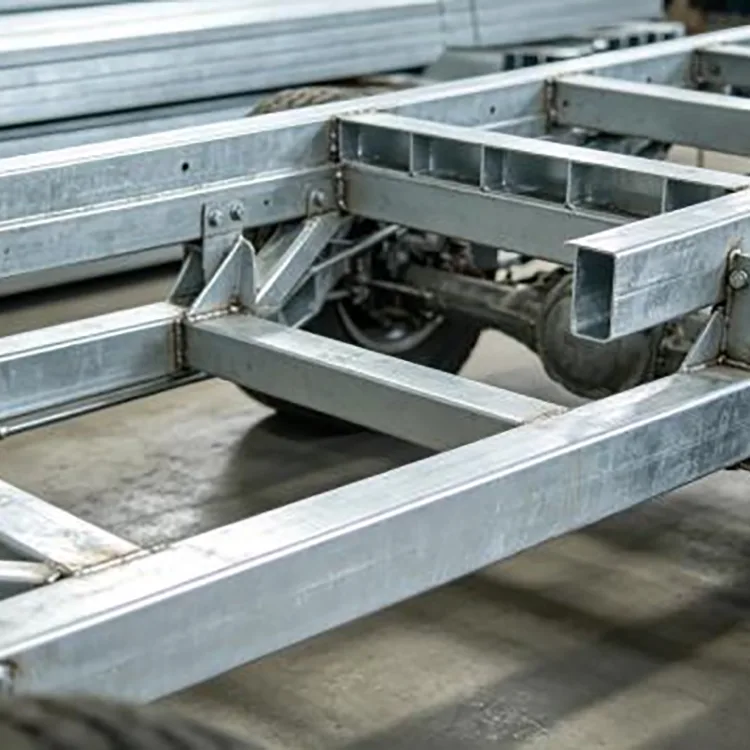

Maschinen- und Geräterahmen

Die flachen Flächen des rechteckigen Abschnitts vereinfachen die Installation der Halterung und die Gerätemontage. Typische Anwendungen sind Maschinenbasen, Förderbandrahmen, Automatisierungsstützen und Geräteplattformen.

Lager- und Industrieanlagen

Das Rohr kann für Regalkomponenten, Stützrahmen, Lagerkonstruktionen und Hilfselemente verwendet werden, bei denen Maßhaltigkeit und Korrosionsbeständigkeit erforderlich sind.

Gewächshäuser, temporäre Bauten und Fachwerke

Aufgrund seiner Kombination aus rechteckiger Geometrie, moderatem Gewicht und einfacher Verarbeitung eignet es sich für Gewächshausrahmen, Bühnenkonstruktionen, temporäre Rahmen und andere gefertigte Baugruppen.

Bearbeitung vor Lieferung

Bei Projekten mit wiederholten Einbaumaßen kann die Vorbearbeitung den Schneid- und Bohraufwand auf der Baustelle reduzieren.

Zu den üblichen Dienstleistungen gehören das Schneiden, Stanzen, Schlitzen, Bohren, Biegen, Abschrägen und Verschließen von Enden auf feste Längen. Die Verarbeitung kann auf Basis einer Zeichnung, einer DXF/CAD-Datei oder eines Maßplans erfolgen.

Wenn nach dem Verzinken Löcher oder Schnitte gemacht werden, sollte der freiliegende Stahlbereich einen geeigneten zinkreichen Reparaturschutz erhalten. Aus diesem Grund ist es im Allgemeinen vorzuziehen, geplante Stanz- und Schneidarbeiten vor der Feuerverzinkungsphase abzuschließen, sofern das Produktionsdesign dies zulässt.

Feuerverzinktes Rechteckrohr vs. schwarzes Rechteckrohr

Die Wahl hängt hauptsächlich von der Installationsumgebung und den Wartungsanforderungen ab.

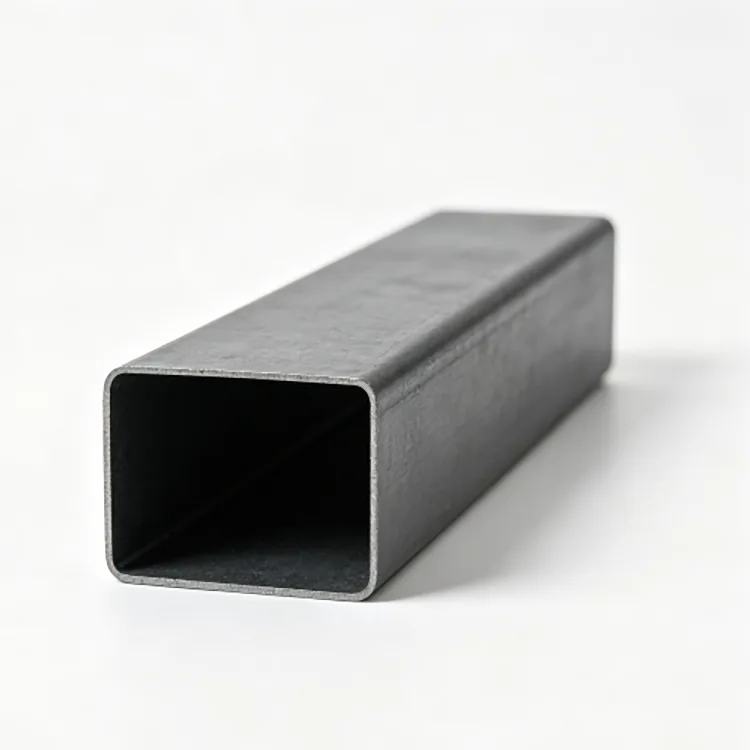

Schwarze rechteckige Rohre haben geringere Materialkosten und eignen sich gut für trockene Innenkonstruktionen, bei denen die Oberfläche eine entsprechende Beschichtung erhält oder Korrosion kein großes Problem darstellt.

Feuerverzinkte Rechteckrohre verfügen über eine Zinkbeschichtung, die sowohl eine physische Barriere als auch einen Korrosionsschutz bietet. Es eignet sich daher besser für Außen- und Feuchtanwendungen, bei denen wiederholtes Streichen oder Rostbehandeln den Wartungsaufwand erhöhen würde.

Bei langfristigen Outdoor-Projekten kann es irreführend sein, nur den Kaufpreis zu vergleichen. Die Beschichtungsspezifikation, die erwartete Belastung, die Herstellungsanforderungen und der Wartungsplan sollten alle in den Kostenvergleich einbezogen werden.

Projektanträge

Kommunale Verkehrsstruktur

Bei einem städtischen Straßen- und Verkehrsprojekt wurde feuerverzinktes Rechteckrohr Q235B 100×60×4 mm für Stützrahmen, einschließlich Straßenüberdachungen und Leitplankenkonstruktionen, verwendet. Die Kombination aus Steifigkeit des rechteckigen Querschnitts und verzinktem Schutz wurde für die Einwirkung von Regen, Wind und Staub im Freien ausgewählt.

Lager- und Industrieanlage

Bei einem Logistiklagerprojekt wurden 40×80×2,0 mm feuerverzinkte Rechteckrohre für Regal- und Geräterahmenanwendungen verwendet. Die einheitlichen Abschnittsabmessungen erleichterten die Montage, während die verzinkte Oberfläche für die feuchten Bedingungen im Lager- und Industriebereich geeignet war.

Checkliste für die Beschaffung

Bevor Sie eine Großbestellung aufgeben, bestätigen Sie folgende Punkte:

FAQ

Was ist der Unterschied zwischen rechteckigem und quadratischem verzinktem Stahlrohr?

Vierkantrohre haben gleiche Seitenabmessungen und werden üblicherweise für Säulen, Rahmen und Elemente verwendet, die eine ausgewogenere Geometrie erfordern. Rechteckrohre haben unterschiedliche Seitenlängen und eignen sich oft besser für horizontale Elemente, Vorhangfassadenrahmen, Gerätekonstruktionen und Anwendungen, bei denen eine Richtungssteifigkeit oder eine breitere Montagefläche nützlich ist.

Kann das Rechteckrohr in Sonderabmessungen geliefert werden?

Ja. Nicht standardmäßige Abschnittsgrößen, feste Längen und Verarbeitungsanforderungen können je nach Projektzeichnung und Produktionsdurchführbarkeit besprochen werden.

Können Sie das Rohr vor dem Versand schneiden und stanzen?

Ja. Schneiden, Stanzen, Schlitzen, Bohren, Biegen, Endenschließen und Abschrägen können durchgeführt werden. Bei verzinkten Produkten wird die geplante Verarbeitung in der Regel vor der Feuerverzinkung abgeschlossen, sofern dies sinnvoll ist.

Sind 200–275 g/m² Zinkbeschichtung für jedes Outdoor-Projekt notwendig?

Nein. Bei normaler Exposition im Binnenland ist nicht automatisch der höchste Zinkgehalt erforderlich. Die Beschichtung sollte je nach Luftfeuchtigkeit, Salznebel, chemischer Belastung, Benetzungshäufigkeit und erwarteter Nutzungsdauer ausgewählt werden.

Kann Q355B Q235B direkt ersetzen?

Nicht automatisch. Obwohl Q355B eine höhere Festigkeit aufweist, bedeutet ein Wechsel der Stahlsorte nicht, dass immer derselbe Abschnitt verwendet werden kann, ohne dass die Strukturkonstruktion, die Verbindungen, die Schweißanforderungen und die geltenden Normen überprüft werden.

Kann feuerverzinktes Rechteckrohr geschweißt werden?

Ja, aber beim Schweißen wird die örtliche Zinkschicht beschädigt und es entstehen zinkhaltige Dämpfe. Angemessene Belüftung, Schweißverfahren und zinkreiche Reparaturen nach dem Schweißen sind erforderlich.

Welche Unterlagen können bei Exportaufträgen mitgeliefert werden?

Materialzertifikate, Produktprüfprotokolle, Packlisten, Handelsrechnungen und andere Export- oder Projektdokumente können gemäß den vereinbarten Auftragsanforderungen erstellt werden.

Was ist die normale Lieferzeit?

Stammlagerbestellungen können normalerweise innerhalb von 3–7 Werktagen für den Versand vorbereitet werden. Standardproduktionsaufträge dauern in der Regel etwa 10–15 Arbeitstage, während großvolumige oder kundenspezifische Aufträge je nach Abschnittsgröße, Zinkbeschichtung und Verarbeitungsanforderungen bestätigt werden sollten.
