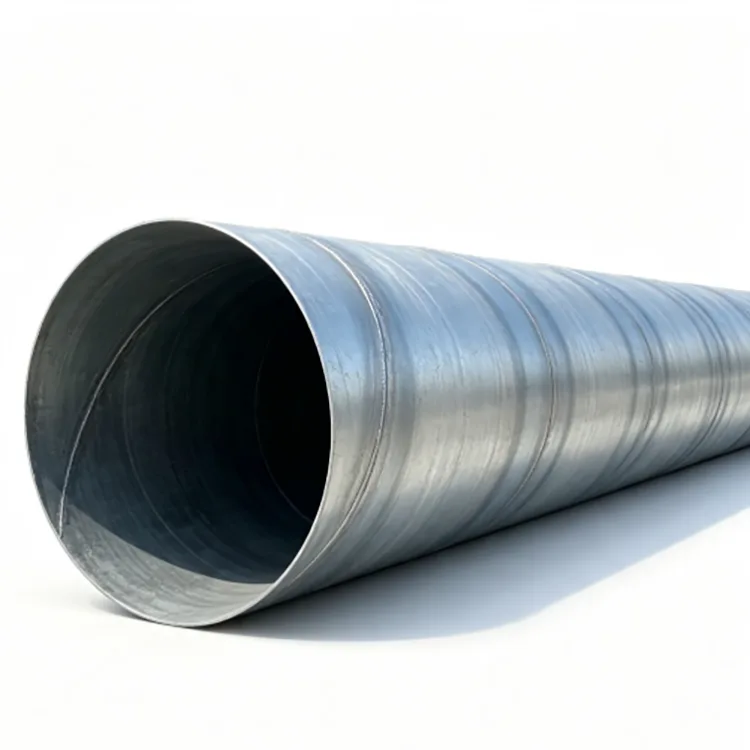

Feuerverzinktes Spiralstahlrohr

Der Hauptgrund für die Verwendung eines Spiralstahlrohrs ist seine Fähigkeit, einen großen Durchflussdurchmesser mit der praktischen Herstellung schwererer Wandabschnitte zu kombinieren. Das Stahlband wird kontinuierlich zu einem zylindrischen Abschnitt geformt und entlang einer Spiralnaht verschweißt. Nach dem Schweißen und der Maßbearbeitung kann das komplette Rohr feuerverzinkt werden, um einen Korrosionsschutz an den Innen- und Außenflächen zu gewährleisten.

Aufgrund dieser Konstruktion eignet sich das Rohr besonders für Wasserleitungen mit großem Durchmesser, Entwässerungssysteme, Fundament- und Pfahlarbeiten, industrielle Flüssigkeitsleitungen und freiliegende Stahlrohre. Bei Projekten, bei denen das Rohr im Freien, unter der Erde oder in einer feuchten Umgebung verbleibt, bietet die verzinkte Beschichtung eine zusätzliche Barriere gegen Feuchtigkeit und Korrosion.

Bei der technischen Beschaffung kommt es nicht nur auf Rohrdurchmesser und Wandstärke an. Käufer sollten vor dem Versand außerdem die Stahlsorte, die Schweißnahtprüfungsanforderungen, die Verzinkungsspezifikation, die Rohrlänge, die Endvorbereitung und ob das fertige Rohr Flansche oder andere Fertigungsschritte benötigt, bestätigen.

Warum ein spiralförmiges Stahlrohr für Projekte mit großem Durchmesser verwenden?

Durch die Spiralformung können große Rohrdurchmesser aus Stahlband unter Beibehaltung einer durchgehenden zylindrischen Struktur hergestellt werden. Der resultierende Abschnitt eignet sich gut für Anwendungen, die eine hohe Durchflusskapazität oder große Außenabmessungen erfordern.

Das doppelseitige Unterpulverschweißverfahren sorgt für eine kontrollierte Schweißnahtdurchdringung und eine gleichmäßige Naht entlang des Rohrs. Für Druck- oder Strukturanwendungen sollten die Anforderungen an die Schweißnahtprüfung und hydrostatische Prüfung entsprechend dem Projekt spezifiziert werden und sich nicht nur auf das Aussehen des Rohrs verlassen.

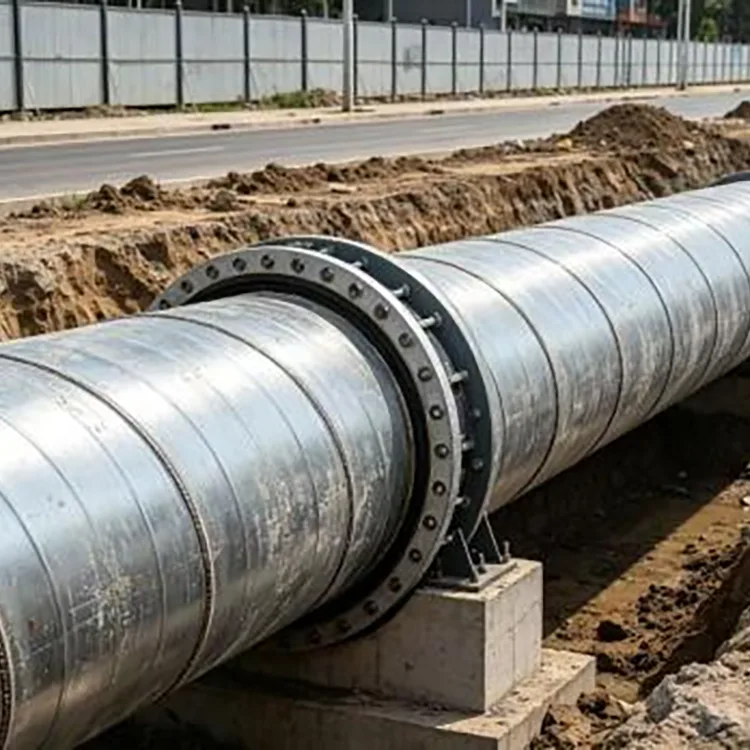

Bei erdverlegten Rohrleitungen muss die Rohrwandung außerdem nach Innendruck, äußerer Bodenbelastung, Verkehrsbelastung, Einbautiefe und möglicher Bodenbewegung ausgewählt werden. Ein größerer Durchmesser bedeutet nicht automatisch eine höhere Druckstufe, daher sollten Durchmesser und Wandstärke gemeinsam gewählt werden.

Technische Spezifikationen

Nach dem Formen und Schweißen der Rohre erfolgt die Verzinkung

Bei diesem Produkt kommt es auf die Herstellungsreihenfolge an. Das Spiralrohr wird zunächst geformt und geschweißt und anschließend für die Feuerverzinkung vorbereitet. Dadurch kann das fertige Rohr, einschließlich des geschweißten Rohrkörpers und der zugänglichen Innen- und Außenflächen, nach Abschluss der Hauptumformvorgänge einen Korrosionsschutz erhalten.

Der typische Produktionsweg ist:

Warmgewalztes Stahlband → Eingangskontrolle → Spiralformung → Doppelseitiges Unterpulverschweißen → Schneiden und Formatieren → Endbearbeitung → Oberflächenvorbehandlung → Feuerverzinkung → Abkühlung und Endbearbeitung → Inspektion → Schutzverpackung

Bei der Vorbehandlung werden durch Entfetten, Beizen und Aktivieren Öl, Rost und Oberflächenoxide entfernt. Das vorbereitete Rohr wird dann in geschmolzenes Zink bei etwa 450 °C getaucht. Nach der Entnahme und Abkühlung wird die verzinkte Oberfläche auf Beschichtungszustand, Bedeckung und sichtbare Mängel geprüft.

Bei Rohren mit großem Durchmesser erfordert die Verzinkungsphase besondere Aufmerksamkeit auf die Gleichmäßigkeit der Beschichtung und die Ableitung des Zinks aus dem Rohrinneren. Auch Rohrenden, Öffnungen und bearbeitete Bereiche sollten vor dem Versand überprüft werden.

Auswahl der Zinkbeschichtung nach Umgebung

Es gibt keine einheitliche Zinkschichtdicke, die für jedes Projekt geeignet ist.

Für die herkömmliche kommunale Wasserversorgung, Entwässerung und allgemeine Außendienste kann der Standardbereich von 80–150 g/m² in Betracht gezogen werden, wenn die Korrosionsbelastung in der Umgebung mäßig ist.

Für Abwasser, Industrieumgebungen, feuchte Standorte und Anwendungen, die einen längeren Korrosionsschutz erfordern, können 180–275 g/m² angegeben werden, sofern dies mit den Beschichtungsanforderungen des Projekts vereinbar ist.

Bei Küstenprojekten, die Salznebel ausgesetzt sind, sollte ein schwereres Zinksystem zusammen mit der tatsächlichen Umweltkategorie, den Entwässerungsbedingungen und der geplanten Nutzungsdauer in Betracht gezogen werden. Durch Verzinken kann die Korrosion erheblich reduziert werden, die Auswahl der Beschichtung sollte jedoch nicht als Ersatz für eine projektspezifische Korrosionsbewertung angesehen werden.

Q235B oder Q355B?

Q235B eignet sich für viele herkömmliche kommunale Rohrleitungen, Entwässerungssysteme und allgemeine Stahlkonstruktionen, bei denen die Auslegungslast mäßig ist.

Q355B ist besser geeignet, wenn eine höhere strukturelle Festigkeit erforderlich ist, beispielsweise bei schweren Fundamentarbeiten, größeren strukturellen Belastungen, anspruchsvollen Installationsbedingungen oder Projekten, bei denen der Konstruktionsentwurf höherfesten Stahl vorsieht.

Für Pfahl- und Fundamentanwendungen sollten Käufer die erforderliche Last, die Installationsmethode und die Wandstärke angeben, anstatt die Sorte nur nach dem Rohrdurchmesser auszuwählen.

Die Wandstärke sollte den Betriebsbedingungen entsprechen

Eine 3–6 mm dicke Wand kann für viele oberirdische oder herkömmliche Rohrleitungsanwendungen geeignet sein, wenn der Druck und die äußeren Belastungen mäßig sind.

Für erdverlegte Rohrleitungen, Fundamentarbeiten, stark frequentierte Bereiche oder Anwendungen, die erheblichen äußeren Belastungen ausgesetzt sind, können dickere Abschnitte erforderlich sein. Der Fertigungsbereich 3–20 mm ermöglicht die Anpassung der Wandstärke an das Design.

Für die Wasserübertragung über große Entfernungen sollte die Spezifikation normalerweise Folgendes umfassen:

Nenndurchmesser + Wandstärke + Stahlsorte + Auslegungsdruck + Rohrlänge + Endbehandlung + Inspektionsanforderungen

Dies gibt dem Hersteller genügend Informationen, um das richtige Rohr anzugeben, anstatt nur einen Nenndurchmesser anzugeben.

Wo feuerverzinkte Spiralstahlrohre verwendet werden

Kommunales Wasser und Entwässerung

Wird für die städtische Wasserübertragung, die Regenwasserableitung und die Sanierung von Rohrleitungen verwendet. Große Durchmesser helfen bei der Bewältigung hoher Durchflussmengen, während die verzinkte Oberfläche zusätzlichen Korrosionsschutz in exponierten oder feuchten Umgebungen bietet.

Abwasserbehandlung

Geeignet für den Abwassertransport und die dazugehörigen Anlagenrohre, wo Feuchtigkeit und korrosive Verunreinigungen die Lebensdauer von ungeschütztem Stahl verkürzen können.

Brückenfundamente und Pfähle

Spiralrohre mit großem Durchmesser können für Gründungspfähle, Flussuferstützen und andere strukturelle Anwendungen verwendet werden, bei denen Abschnittsgröße und Wandstärke durch die technische Belastung und die Installationsbedingungen bestimmt werden.

Industrielle Fluidsysteme

Wird für industrielle Prozessflüssigkeiten und Hilfsleitungen verwendet, wenn das Projekt verzinkten Stahl zulässt und das chemische Medium mit dem Zinkschutzsystem kompatibel ist.

Außen- und Küstenstahlbau

Anwendbar für freiliegende Rohrleitungen, Küstenstützsysteme und Rohrleitungen für die Windkraft. In Salznebelumgebungen kann eine stärkere Zinkbeschichtung oder ein zusätzliches Korrosionsschutzsystem erforderlich sein.

Niederdruckheizung und gasbezogene Anwendungen

Kann für geeignete Niederdruck-Hilfssysteme in Betracht gezogen werden, wenn die geltende Projektnorm, die Medienverträglichkeit und die Druckanforderungen ein verzinktes Spiralrohr zulassen. Bei der Gasversorgung sollten Sie sich immer an die vorgegebene Gasleitungsnorm halten und sich nicht nur auf die Verzinkung verlassen.

Projektauswahl: Häufige Fehler bei der Beschaffung

Für ein standardmäßiges kommunales Wasser- oder Entwässerungsprojekt kann Q235B mit einer herkömmlichen Zinkbeschichtung und einer Wandstärke von 3–6 mm ein praktischer Ausgangspunkt sein. Die endgültige Auswahl sollte sich an der hydraulischen und strukturellen Gestaltung orientieren.

Für Abwasser- und Industrieumgebungen sollten Sie eine stärkere Zinkbeschichtung im Bereich von 180–275 g/m² in Betracht ziehen und die Wandstärke dort erhöhen, wo äußere oder Druckbelastungen dies erfordern.

Für Küsten- und Salznebelstandorte sollten Sie nicht einfach ein standardmäßiges verzinktes Rohr angeben. Die Korrosionskategorie, die Zinkbeschichtung, das zusätzliche Beschichtungssystem und die erwartete Lebensdauer sollten gemeinsam überprüft werden.

Für Brückenpfähle, Flussuferkonstruktionen und Fundamentarbeiten können Q355B und schwerere Wandabschnitte ausgewählt werden, wenn die Tragwerksplanung dies erfordert. Q345B ist möglicherweise auch für Projekte verfügbar, die speziell diese Güteklasse erfordern.

Für Hochdruck- oder Fernübertragungen geben Sie in der Bestellung die zerstörungsfreie Prüfung der Schweißnaht, die hydrostatische Prüfung, die Maßtoleranz und die Endvorbereitung an. Diese Anforderungen sind wichtiger als die Verwendung einer allgemeinen Beschreibung wie „Hochleistungs-Spiralrohr“.

Was sollte vor dem Versand überprüft werden?

Eine professionelle Inspektion von feuerverzinkten Spiralstahlrohren sollte mehr als nur die Zinkoberfläche abdecken.

Die Informationen zur Stahlsorte und zur Wärme sollten anhand des Materialzertifikats überprüft werden. Rohrdurchmesser, Wandstärke, Rundheit, Länge und Endzustand sollten dann anhand der Kaufspezifikation überprüft werden.

Die Spiralschweißnaht ist ein weiterer kritischer Prüfpunkt. Je nach Projekt können Sichtprüfung, Ultraschallprüfung, Durchstrahlungsprüfung und hydrostatische Prüfung einbezogen werden. Bei Druckrohrleitungen sollten vor der Produktion die Prüfmethode und die Abnahmekriterien vereinbart werden.

Die verzinkte Oberfläche sollte auf Überzug, sichtbare blanke Stellen, übermäßige Zinkablagerungen und Handhabungsschäden überprüft werden. Wenn das Rohr nach dem Verzinken geschnitten, abgeschrägt oder geschweißt wird, sollten die betroffenen Zinkbereiche mit einem geeigneten zinkreichen System repariert werden.

Maßgeschneiderte Fertigung für die Projektversorgung

Das Rohr kann standardmäßig in geraden Längen geliefert oder gemäß der Installationszeichnung bearbeitet werden.

Zu den verfügbaren Bearbeitungen gehören das Schneiden auf feste Länge, das Anfasen der Rohrenden, das Schweißen von Flanschen, das Schließen der Enden, das Schleifen und eine zusätzliche Korrosionsschutzbehandlung. Bei Projekten mit vorgefertigten Rohrabschnitten trägt die Bereitstellung von Zeichnungen vor der Produktion dazu bei, das Schneiden und Schweißen vor Ort zu reduzieren.

Bei Großbestellungen können Käufer innerhalb desselben Projektzeitplans auch unterschiedliche Durchmesser, Wandstärken und Längen angeben. Dies ist für kommunale Rohrleitungspakete nützlich, bei denen Hauptleitungen, Nebenleitungen und Strukturabschnitte unterschiedliche Spezifikationen erfordern.

Die Lebensdauer hängt von der Beschichtung und der Belichtung ab

Durch Feuerverzinkung kann die Korrosionsschutzdauer im Vergleich zu ungeschütztem Stahl erheblich verlängert werden. Die Lebensdauer wird jedoch von der Umgebung, der Zinkbeschichtung, der Wasserchemie, der Bodenbeschaffenheit, mechanischen Schäden und der Wartung bestimmt.

Als allgemeine Referenz für die gelieferte Produktpalette kann die erwartete Lebensdauer in Innenräumen 20+ Jahre erreichen, während Außen-, Erd- und Abwasseranwendungen unter geeigneten Bedingungen üblicherweise mit einem Bereich von 10–15 Jahren in Betracht gezogen werden. Projekte, die starkem Salznebel oder aggressiven Chemikalien ausgesetzt sind, sollten eine projektspezifische Korrosionsbewertung verwenden, anstatt sich auf eine feste Lebensdauerzahl zu verlassen.

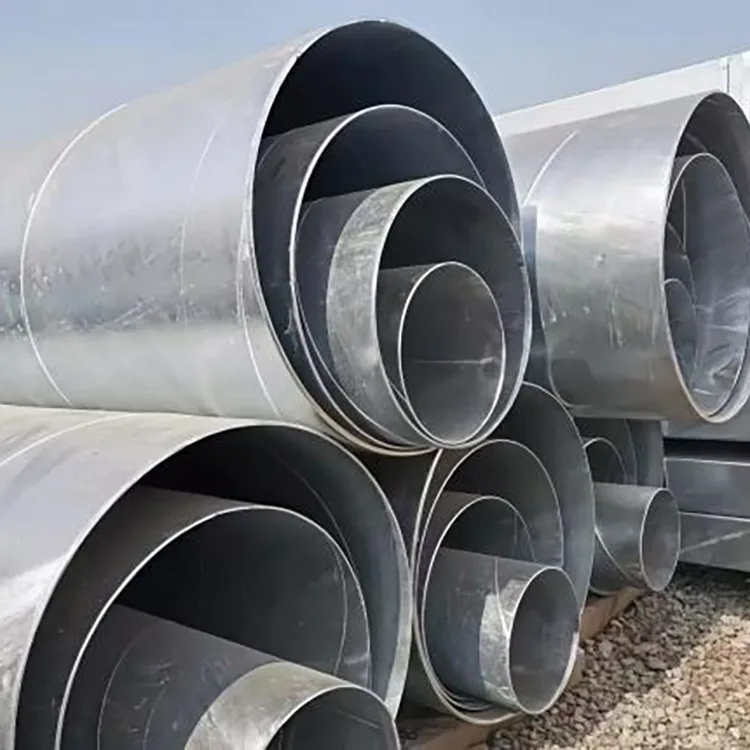

Verpackung für Rohre mit großem Durchmesser

Große Spiralrohre erfordern eine Verpackung, die sowohl den Rohrkörper als auch die verzinkte Oberfläche während der Handhabung und des Transports schützt.

Rohrenden können mit Schutzvorrichtungen oder Schutzringen geschützt werden, während gebündelte Rohre mit Stahlbändern gesichert und bei Bedarf getrennt oder gepolstert werden, um Stöße und Oberflächenschäden zu reduzieren. Für Exportsendungen können je nach Versandart wasserdichte Verpackungen und stabile Verladungen hinzugefügt werden.

FAQ

F1: Was ist der Unterschied zwischen einem feuerverzinkten Spiralrohr und einem gewöhnlichen korrosionsbeständigen Spiralrohr?

A: Ein gewöhnliches Korrosionsschutzrohr ist normalerweise auf ein äußeres Beschichtungssystem angewiesen, während ein feuerverzinktes Spiralrohr eine metallurgisch gebundene Zinkbeschichtung zum Korrosionsschutz verwendet. Das geeignete System hängt davon ab, ob das Rohr freigelegt, vergraben, untergetaucht oder mit einer bestimmten Flüssigkeit verwendet wird.

F2: Können Sie spiralförmige Stahlrohre DN200–DN3000 herstellen?

A: Ja. Der Lieferbereich reicht von DN200 bis DN3000 mit Wandstärken von 3,0 bis 20 mm. Nicht standardmäßige Durchmesser, Wandstärken und feste Längen können gemäß Zeichnungen und Projektanforderungen besprochen werden.

F3: Können verzinkte Spiralrohre unter der Erde verwendet werden?

A: Es kann für geeignete erdverlegte Anwendungen in Betracht gezogen werden, allerdings müssen Bodenchemie, Feuchtigkeit, Entwässerung, äußere Belastung und Beschichtungsanforderungen bewertet werden. Bei aggressiven Bodenverhältnissen kann ein zusätzlicher Korrosionsschutz erforderlich sein.

F4: Ist die Spiralschweißnaht für den Druckbetrieb geeignet?

A: Spiralgeschweißte Rohre können für Druckanwendungen hergestellt werden, wenn die Stahlsorte, die Wandstärke, das Schweißverfahren und die Prüfanforderungen entsprechend spezifiziert sind. Für Druckrohrleitungen sollten Schweiß-ZfP-Prüfungen und hydrostatische Prüfungen in der Kaufspezifikation bestätigt werden.

F5: Kann das Rohr mit Flanschen geliefert werden?

A: Ja. Flanschschweißen, Abschrägen, Schneiden auf feste Länge und andere Endbearbeitungen können vor dem Versand gemäß den Zeichnungen vereinbart werden.

F6: Welche Zinkbeschichtung sollte für Küstenprojekte ausgewählt werden?

A: Eine schwerere Beschichtung im Bereich von 180–275 g/m² kann für Umgebungen mit höherer Korrosion in Betracht gezogen werden, Küstenprojekte sollten jedoch anhand der tatsächlichen Salznebelbelastung und der erforderlichen Lebensdauer bewertet werden. Unter schwierigen Bedingungen kann eine zusätzliche Beschichtung angebracht sein.

F7: Können Q235B und Q355B in einer Bestellung gemischt werden?

A: Ja. Je nach Struktur- oder Rohrleitungsdesign können unterschiedliche Stahlgüten geliefert werden. Jede Spezifikation sollte in der Bestellung und in der Materialdokumentation klar identifiziert werden.

F8: Welche Dokumente können für Exportaufträge bereitgestellt werden?

A: Materialzertifikate, Prüfprotokolle und andere Qualitätsdokumente können je nach Auftrags- und Projektanforderungen bereitgestellt werden. Auf Wunsch des Käufers kann auch eine Inspektion durch Dritte organisiert werden.

Massenlieferung und Projektunterstützung

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. unterstützt Großbestellungen von spiralgeschweißten Stahlrohren für kommunale, Infrastruktur-, Industrie- und Überseeprojekte. Käufer können den Rohrplan, Zeichnungen oder eine einfache Spezifikationsliste für ein Angebot bereitstellen.

Bei Projektaufträgen kann der Lieferumfang die Auswahl der Stahlsorte, die Rohrdimensionierung, die Produktion fester Längen, die Schweißnahtprüfung, die Verzinkung, die Endbearbeitung, die Verpackung und die Versandkoordination umfassen. Dies ist besonders nützlich, wenn mehrere Rohrspezifikationen im Rahmen eines Projektzeitplans geliefert werden müssen.
