Bewehrungsstahl aus feuerverzinktem Stahl

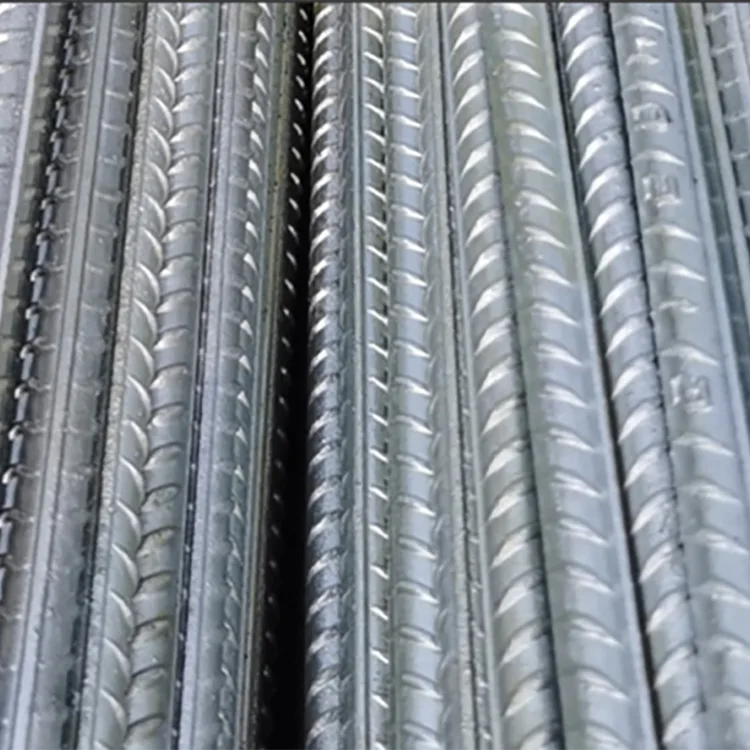

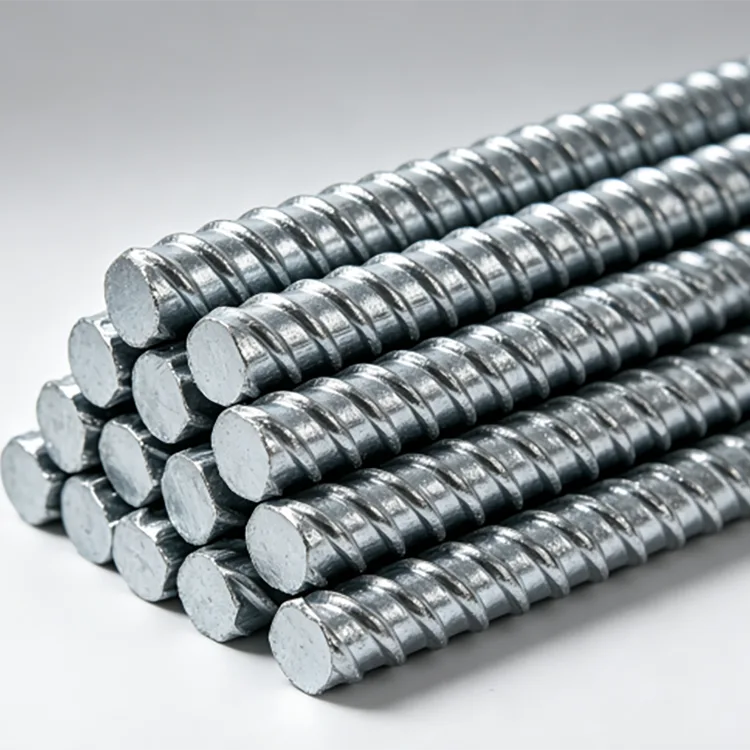

Feuerverzinkter Bewehrungsstahl ist gewöhnlicher warmgewalzter, gerippter Bewehrungsstahl mit einer Zinkbeschichtung, die auf den fertigen Stab aufgetragen wird. Der Bewehrungsstahl behält seine gerippte Oberfläche und wird als Bewehrung innerhalb oder um Betonkonstruktionen herum verwendet, wo herkömmlicher schwarzer Bewehrungsstahl einem höheren Korrosionsrisiko ausgesetzt sein kann.

Der Hauptgrund für die Verwendung von verzinktem Bewehrungsstahl besteht nicht darin, die Grundtragfähigkeit der Bewehrung zu erhöhen. Sein Zweck besteht darin, der Stahloberfläche einen Korrosionsschutz zu verleihen. Dies ist besonders nützlich bei Bauwerken, die Wasser, Feuchtigkeit, chloridhaltigen Umgebungen, kontaminiertem Boden oder wiederholter Benetzung und Trocknung ausgesetzt sind.

Zu den verfügbaren Sorten gehören HRB400, HRB400E, HRB500 und HRB500E mit Durchmessern von Φ6 mm bis Φ40 mm. Fixlängen, Zuschnitte und andere Bearbeitungen können je nach Projektanforderungen vereinbart werden.

Technische Spezifikationen

Die Rolle der Verzinkung bei Bewehrungsstäben

Beton bietet normalerweise durch seine alkalische Umgebung einen gewissen Schutz für eingebetteten Stahl. Die Situation ändert sich, wenn Beton Chlorid, Feuchtigkeit, Karbonatisierung, Rissen oder anderen Bedingungen ausgesetzt ist, die es korrosionsfördernden Substanzen ermöglichen, an die Bewehrung zu gelangen.

Eine verzinkte Beschichtung verleiht dem Bewehrungsstab eine weitere Schutzschicht. Zink fungiert als physikalische Barriere und kann auch Opferschutz bieten, wenn die Stahloberfläche lokal freiliegt.

Dies macht verzinkten Bewehrungsstahl besonders relevant für Bauwerke, bei denen die Korrosion der Bewehrung nach dem Bau schwierig oder teuer zu reparieren wäre. Typische Beispiele sind Küsteninfrastruktur, Wasseraufbereitungsanlagen, Brückenkomponenten, Außenfundamente und bestimmte vergrabene Bauwerke.

Verzinkungsprozess für Bewehrungsstäbe

Der Bewehrungsstab wird vor dem Verzinken auf Stahlsorte, Durchmesser und Oberflächenzustand überprüft. Anschließend werden durch die Oberflächenvorbereitung Öl, Zunder und andere Verunreinigungen entfernt, sodass sich das Zink richtig mit dem Stahl verbinden kann.

Nach dem Beizen und der Flussmittelbehandlung wird der Bewehrungsstab in geschmolzenes Zink bei etwa 450 °C getaucht. Das Zink reagiert mit der Stahloberfläche und bildet eine metallurgisch gebundene verzinkte Beschichtung. Nach der Entnahme wird der Zinküberschuss kontrolliert, gefolgt von Abkühlung, Passivierung und Endkontrolle.

Besonderes Augenmerk wird auf die Rippen und Täler des verformten Stabes gelegt. Das fertige Profil muss klar definiert bleiben, da die Rippen zur mechanischen Verbindung zwischen Bewehrung und Beton beitragen.

HRB400E oder HRB500E?

Die Wahl sollte sich eher am konstruktiven Design als an der Verzinkungsanforderung orientieren.

HRB400 / HRB400E eignet sich für viele herkömmliche Stahlbetonkonstruktionen, Gerätefundamente, Energieinfrastruktur und allgemeine Korrosionsschutzprojekte. Wenn die seismische Leistung spezifiziert ist, sollte die E-Klasse gewählt werden, wenn die Projektplanung und die geltende Norm dies erfordern.

HRB500 / HRB500E bietet eine höhere Streckgrenze und eignet sich besser für Projekte mit höherem Bewehrungsbedarf, höheren strukturellen Belastungen oder Konstruktionen, bei denen eine höherfeste Bewehrung zur Optimierung der Bewehrungsmengen beitragen kann.

Für Schwerlastinfrastrukturen an der Küste, große Projekte im Bereich der erneuerbaren Energien und große Korrosionsschutzkonstruktionen kann HRB500E in Betracht gezogen werden, wenn dies im Tragwerksentwurf vorgesehen ist.

So wählen Sie den Bewehrungsdurchmesser aus

Der Durchmesser sollte anhand des Bewehrungsplans, der Lastanforderungen, der Abmessungen der Betonelemente und der Detailvorschriften ermittelt werden.

Diese Bereiche sind Beschaffungsreferenzen und kein Ersatz für Strukturberechnungen. Ein größerer Stab ist nicht automatisch besser, wenn er nicht mit den erforderlichen Bewehrungsabständen, der Betondeckung und den Anschlussdetails übereinstimmt.

Wo verzinkter Bewehrungsstahl Sinn macht

Strom und erneuerbare Energien

Verzinkter Bewehrungsstab kann in Fundamenten von Windkraftanlagen, Umspannwerksfundamenten, Photovoltaik-Infrastrukturen und anderen Energieprojekten im Freien verwendet werden, bei denen die Bewehrung Feuchtigkeit und Bodenbedingungen ausgesetzt sein kann.

Wasser- und Abwasserstrukturen

Aufbereitungsanlagen, Wassertanks, Entwässerungsbauwerke, Kanäle, Stützbauwerke und andere wasserbezogene Betonarbeiten können einen zusätzlichen Korrosionsschutz der Bewehrung erfordern.

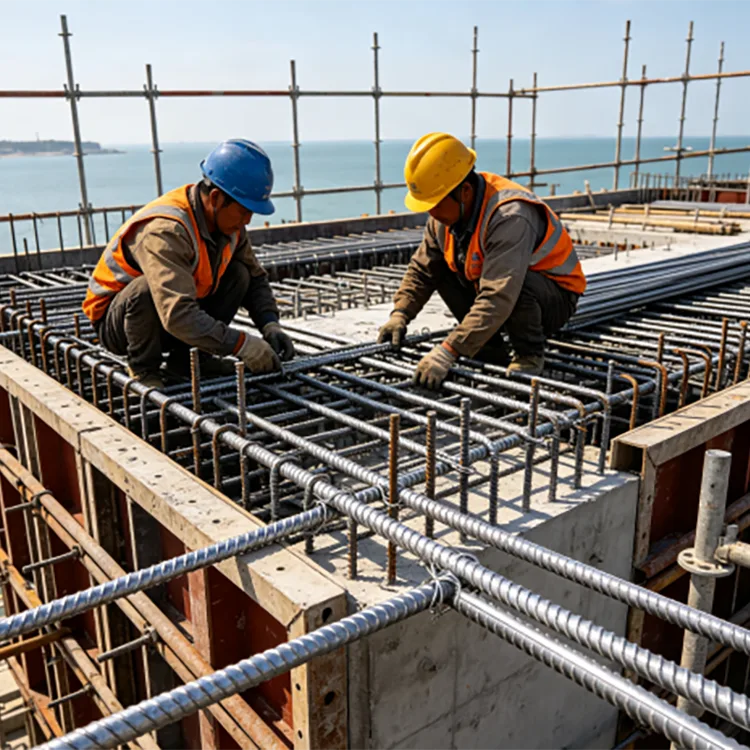

Küsteninfrastruktur

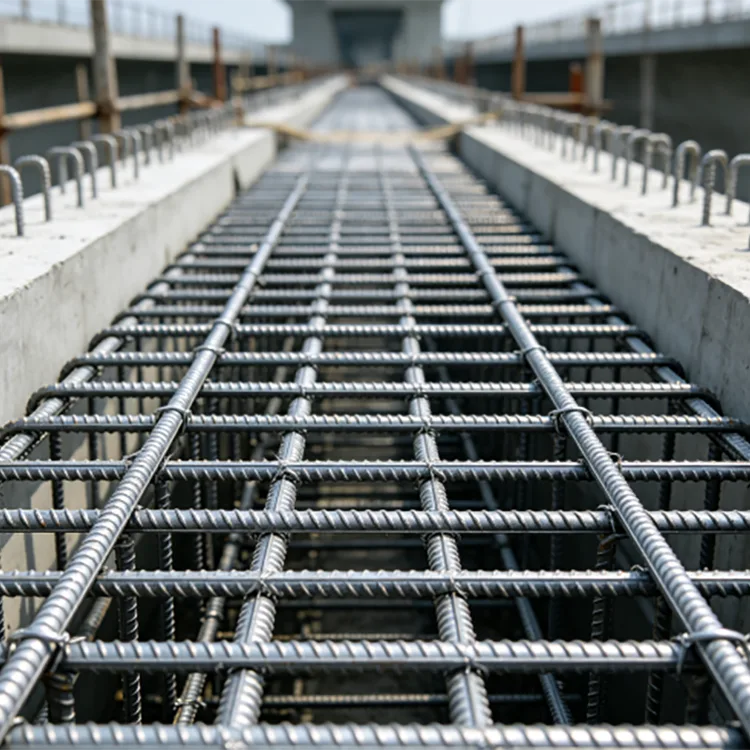

Meeres- und Küstengebäude, Häfen, Brücken, Ufermauern und andere chloridexponierte Strukturen sind häufige Anwendungen, bei denen die Korrosion eingebetteter Bewehrungen zu einem langfristigen Wartungsproblem werden kann.

Fundamente für den Außenbereich

Gerätesockel, Plakatfundamente, Vorhangfassadenfundamente und Stahlkonstruktionsfundamente für den Außenbereich können mit verzinkter Bewehrung versehen werden, wenn Feuchtigkeit und Bodeneinwirkung einen zusätzlichen Schutz rechtfertigen.

Vergrabene Strukturen

Für unterirdische Versorgungskorridore, vergrabene Gerätefundamente und andere unterirdische Betonkonstruktionen können verzinkte Bewehrungsstäbe eingesetzt werden, wenn aufgrund der Bodenverhältnisse und der Projektplanung Bewehrungskorrosion ein Risiko darstellt.

Was passiert beim Schneiden, Biegen und Schweißen?

Verzinkter Bewehrungsstahl kann je nach Bewehrungsdesign geschnitten und gebogen werden. Allerdings sollte die Fertigung unter Berücksichtigung der Zinkbeschichtung geplant werden.

Wenn beim Schneiden blanker Stahl freigelegt wird, sollte der Schnittbereich überprüft und mit einer geeigneten zinkreichen Beschichtung repariert werden, wenn die Projektspezifikation dies erfordert.

Auch das Schweißen wirkt sich lokal auf die verzinkte Schicht aus. Zink sollte aus dem Schweißbereich gemäß den Anforderungen des Schweißverfahrens entfernt werden und der betroffene Bereich sollte nach dem Schweißen und Abkühlen einer geeigneten Korrosionsschutzreparatur unterzogen werden.

Wenn ein Projekt umfangreiche Vorfertigungen erfordert, ist es daher sinnvoll, den Biege-, Schneid- und Schweißplan vor dem Verzinken zu bestätigen, anstatt die gesamte Bearbeitung als Nachverzinkungsvorgang zu behandeln.

Verankerung aus verzinktem Bewehrungsstahl und Beton

Beim Verzinken werden die Rippen nicht vom Bewehrungsstab entfernt. Die Rippengeometrie bleibt für die mechanische Verzahnung mit Beton verfügbar.

Für ein bestimmtes Bauprojekt sollten jedoch der Verbund und die Verankerung gemäß der geltenden Betonkonstruktionsnorm, dem Stabdurchmesser, der Betonfestigkeit, der Überdeckung, der Entwicklungslänge und der Bauweise bewertet werden. Der verzinkte Zustand sollte in die Projektspezifikation einbezogen werden, anstatt davon auszugehen, dass jedes Betondetail automatisch mit der unbeschichteten Bewehrung identisch ist.

Auswahl der Zinkbeschichtung

Für allgemeine Korrosionsschutzanforderungen kann eine Standardverzinkung von ≥85 μm spezifiziert werden. Wenn das Projekt stärker Salznebel, Feuchtigkeit oder korrosiven Bedingungen ausgesetzt ist, kann eine dickere Beschichtung bis zu 275 μm diskutiert werden.

Der Beschichtungsbedarf sollte vor der Produktion vereinbart werden, da der erforderliche Zinkgehalt Auswirkungen auf den Verzinkungsprozess, die Prüfkriterien und die Projektkosten hat.

Für Küsten-, Meeres- oder chemisch aggressive Umgebungen sollte die Zinkdicke zusammen mit der Betonüberdeckung, der Betonqualität, der Risskontrolle, der Entwässerung und dem gesamten Korrosionsschutzdesign berücksichtigt werden.

Qualitätskontrolle

Die Qualitätsprüfung beginnt bei der Grundbewehrung. Stahlsorte, Durchmesser, Oberflächenzustand und mechanische Eigenschaften werden anhand der Kaufspezifikation überprüft.

Nach dem Verzinken werden die fertigen Stäbe auf Beschichtungskontinuität, Oberflächenzustand, sichtbare Mängel und Zinkschichtdicke überprüft. Das Rippenprofil und die Stababmessungen werden ebenfalls überprüft, da übermäßige Zinkablagerungen die normale Handhabung oder Konstruktion nicht beeinträchtigen sollten.

Für Export- und Konstruktionsaufträge können Werksmaterialzertifikate, Verzinkungskontrollprotokolle, Verpackungsdokumente und andere vereinbarte Qualitätsdokumente bereitgestellt werden. Wenn es das Projekt erfordert, kann auch eine Inspektion durch Dritte arrangiert werden.

Projektantrag

Umspannwerk und Windkraftstiftung

Bei einem Elektroinfrastrukturprojekt wurde feuerverzinkter Bewehrungsstahl HRB400E für Windturbinenfundamente, Umspannwerksstrukturen, Hilfsbewehrung für erdungsbezogene Konstruktionen und eingebettete tragende Komponenten ausgewählt.

Die Auswahl basierte auf der Notwendigkeit, die Anforderungen an eine erdbebensichere Verstärkung mit zusätzlichem Korrosionsschutz unter Außenbedingungen wie Regen, Bodenkontakt und langfristiger Umwelteinwirkung zu kombinieren. Die verzinkte Oberfläche bot zusätzlichen Schutz, während die gerippte Stange die erforderliche Verstärkungskonfiguration beibehielt.

Feuerverzinkter Bewehrungsstab vs. schwarzer Bewehrungsstab

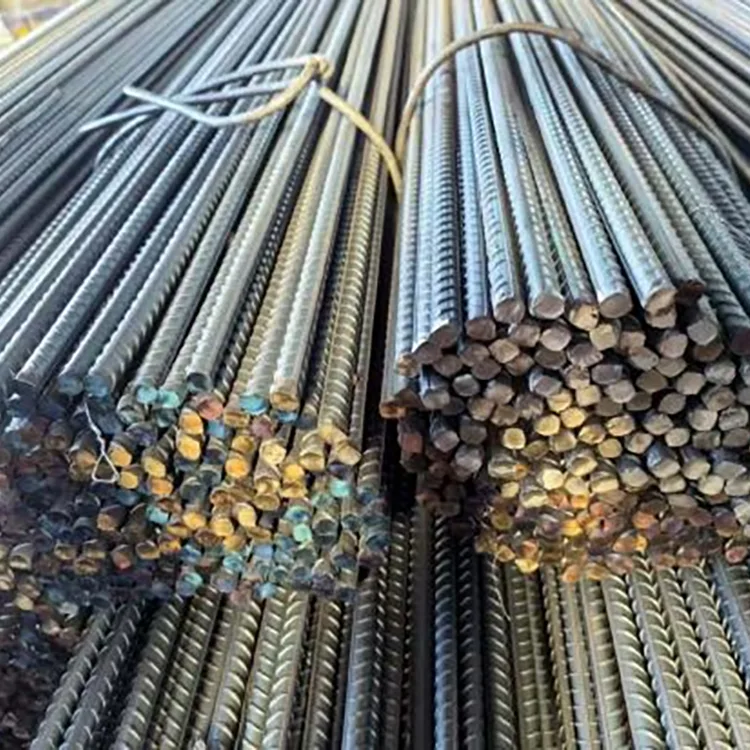

Schwarze Bewehrungsstäbe eignen sich weiterhin für viele konventionelle Stahlbetonprojekte, bei denen das Betonsystem und die Expositionsbedingungen einen ausreichenden Korrosionsschutz bieten.

Verzinkter Bewehrungsstahl hat aufgrund des zusätzlichen Verzinkungsprozesses höhere anfängliche Materialkosten. Sein Wert wird deutlicher, wenn die Korrosion der Bewehrung zu erheblichen Reparaturschwierigkeiten oder Lebenszykluskosten führen würde.

Bei der Beschaffung sollte der Vergleich daher die Expositionsklasse, die erwartete Nutzungsdauer, die Betonkonstruktion, den Wartungszugang und die Folgen von Bewehrungskorrosion umfassen und nicht nur den Preis pro Tonne vergleichen.

Beschaffungsinformationen

Geben Sie für ein Angebot die folgenden Informationen an:

FAQ

Verändert die Feuerverzinkung die Festigkeit des Bewehrungsstahls?

Beim Verzinkungsprozess handelt es sich in erster Linie um eine Oberflächenschutzbehandlung. Der fertige Bewehrungsstab muss noch die vorgegebenen mechanischen Anforderungen seiner Stahlsorte erfüllen. Die mechanischen Eigenschaften sollten durch die entsprechende Materialinspektion und Projektanforderungen überprüft werden.

Verbindet sich verzinkter Bewehrungsstahl noch mit Beton?

Ja. Die verformten Rippen verbleiben am Stab und sorgen für eine mechanische Verbindung mit dem Beton. Projektspezifische Verankerungs- und Entwicklungsanforderungen sollten weiterhin dem geltenden Tragwerksentwurfsstandard entsprechen.

Kann verzinkter Bewehrungsstahl geschweißt werden?

Ja, aber das Schweißen beeinträchtigt die Zinkbeschichtung um die Schweißnaht herum. Der Schweißvorgang sollte die verzinkte Oberfläche berücksichtigen und beschädigte Zinkschutzmittel sollten nach dem Schweißen repariert werden.

Kann der Bewehrungsstab nach dem Verzinken gebogen werden?

Es kann gebogen werden, wenn der Biegevorgang mit der Stangensorte, dem Durchmesser und den Projektanforderungen kompatibel ist. Bei umfangreicher Fertigung empfiehlt es sich, den Biegeplan vor dem Verzinken zu bestätigen und die Beschichtung nach dem Biegen zu prüfen.

Reicht eine 85-μm-Zinkbeschichtung für Küstenprojekte?

Nicht unbedingt. Küsten- und Meeresexposition kann eine höhere Zinkspezifikation erfordern. Eine Beschichtung bis zu 275 μm kann ebenso besprochen werden wie die Betonüberdeckung und das gesamte Korrosionsschutzdesign des Projekts.

Was ist der Unterschied zwischen HRB400E und HRB500E?

Der Hauptunterschied besteht in der angegebenen Festigkeitsstufe. HRB400E hat eine Streckgrenze von mindestens 400 MPa, während HRB500E eine Streckgrenze von mindestens 500 MPa hat. Mit der E-Kennzeichnung sind zusätzliche Anforderungen verbunden, die für seismische Anwendungen relevant sind.

Können verzinkte Bewehrungsstäbe in Sonderlängen geliefert werden?

Ja. Standardlängen sind 9 m und 12 m, während feste Längen von 6–15 m je nach Projektzeitplan und Transportanforderungen besprochen werden können.

Welche Unterlagen können für einen Engineering- oder Exportauftrag bereitgestellt werden?

Materialzertifikate, Produktinspektionsprotokolle, Verzinkungsinspektionsdokumente, Packlisten und andere vereinbarte Export- oder Projektdokumente können entsprechend der Einkaufsspezifikation erstellt werden.
