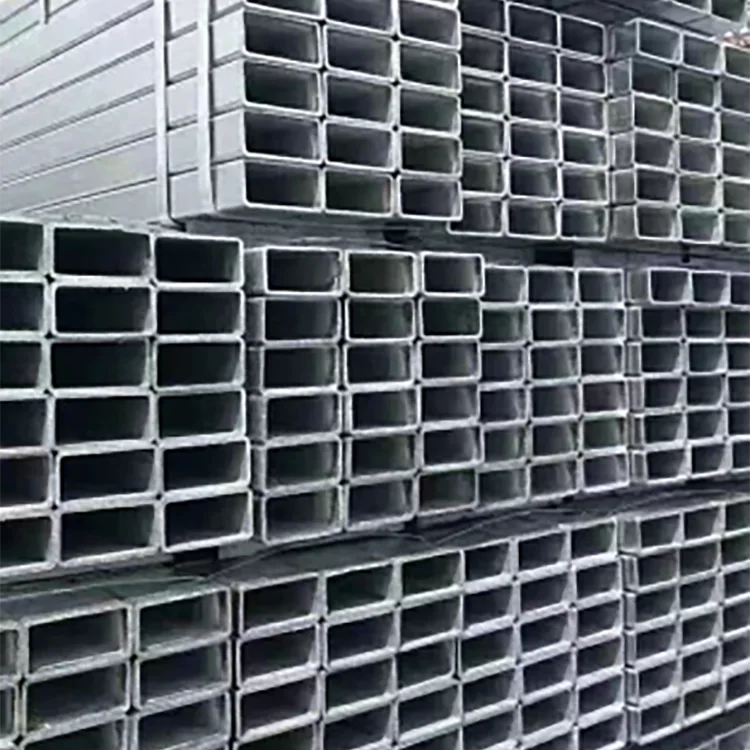

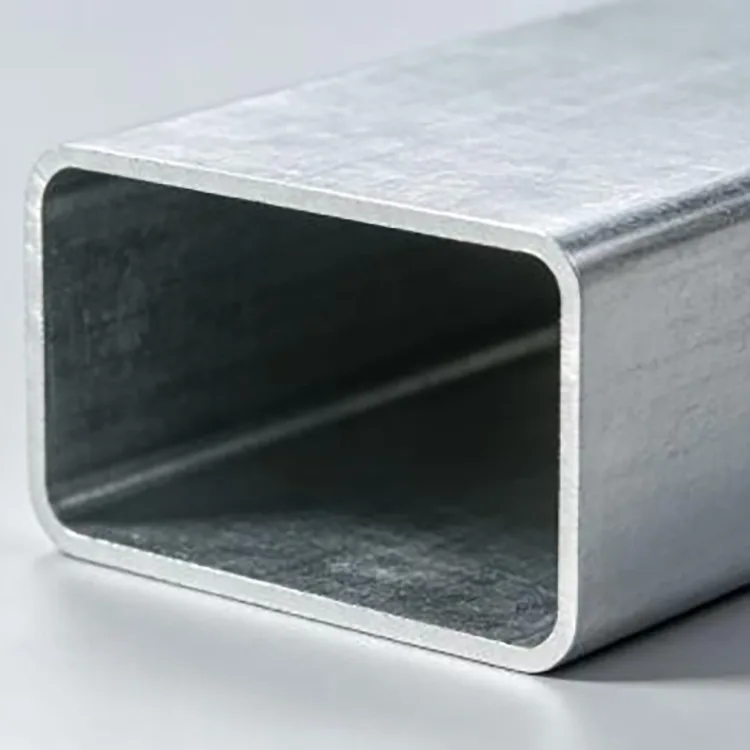

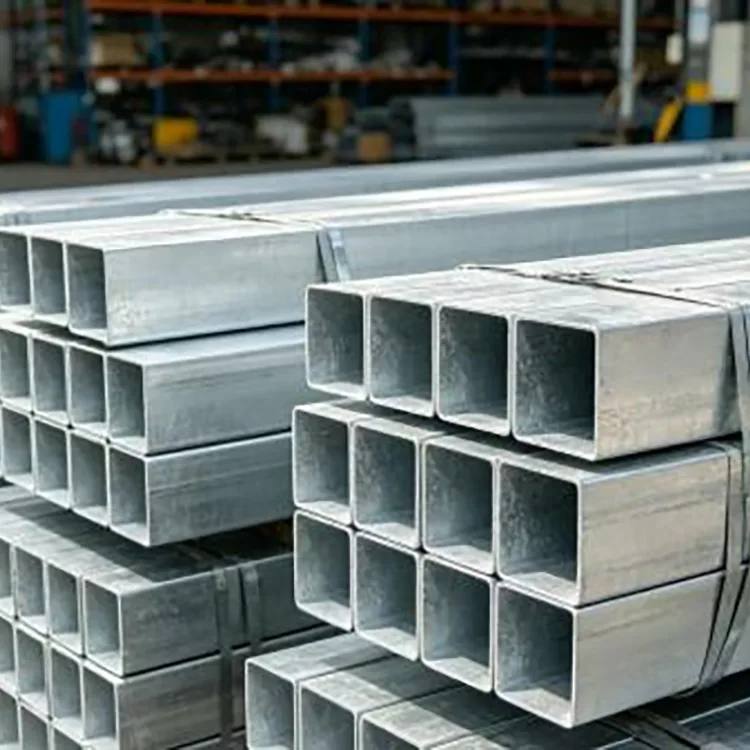

Rechteckiges Stahlrohr mit Zink-Aluminium-Magnesium-Beschichtung

Der Hauptvorteil eines mit Zink-Aluminium-Magnesium beschichteten rechteckigen Stahlrohrs ist sein kontrollierbares Verhältnis von Breite zu Höhe. Im Vergleich zu einem Rundrohr kann eine Seite eine breitere Montagefläche bieten; Im Vergleich zu einem Vierkantrohr kann der Querschnitt besser an den verfügbaren Einbauraum und die Lastrichtung angepasst werden.

Bei strukturellen Anwendungen wird die längere Seite üblicherweise in der Richtung angeordnet, in der eine größere Biegesteifigkeit erforderlich ist. Die tatsächliche Abschnittsgröße und Wandstärke sollte dennoch anhand der strukturellen Belastung und Spannweite bestätigt werden und nicht allein aufgrund des Aussehens ausgewählt werden.

Größenbereich

Spezielle Seitenverhältnisse, Wandstärken und Längen können nach Zeichnung und Projektanforderungen hergestellt werden.

Warum eine Zn-Al-Mg-Beschichtung verwenden?

Das mit Zink-Aluminium-Magnesium beschichtete rechteckige Stahlrohr bietet Korrosionsschutz durch eine zinkbasierte Legierungsschicht, die Aluminium und Magnesium enthält. Im Vergleich zu herkömmlichen Zinkbeschichtungen kann das Legierungssystem in vielen Außenumgebungen ein verbessertes Korrosionsverhalten bieten.

Ein weiteres praktisches Merkmal ist das Verhalten bei kleinen Beschichtungsschäden. Korrosionsprodukte aus der umgebenden Beschichtung können dazu beitragen, die Korrosion von örtlich freiliegendem Stahl zu verlangsamen. Dies ist nützlich für Produkte, die geschnitten, gebohrt oder anderweitig vor Ort gefertigt werden müssen, obwohl größere beschädigte Bereiche und geschweißte Abschnitte möglicherweise noch eine geeignete Reparaturbehandlung benötigen.

Auswahl von Querschnitt und Wandstärke

Unterschiedliche Anwendungen erfordern unterschiedliche Kombinationen von Breite, Höhe und Wandstärke.

Für leichtere Nebenträger, Geräterahmen und Hilfsstützen kann ein Querschnitt von 40 × 60 mm in Betracht gezogen werden.

Ein Querschnitt von 50 × 100 mm eignet sich für viele Standard-Stütz- und Rahmenanwendungen, bei denen ein relativ hoher rechteckiger Querschnitt bevorzugt wird.

Für schwerere Träger, größere Geräterahmen und andere Anwendungen, die eine höhere Profilsteifigkeit erfordern, können größere Abschnitte wie 60 × 120 mm oder 80 × 120 mm in Betracht gezogen werden.

Für schwerere Lasten oder größere Spannweiten können Abschnitte von 80 × 160 mm und mehr angegeben werden, die endgültige Größe sollte jedoch durch eine statische Berechnung überprüft werden.

Die Wandstärke sollte auf die gleiche Weise gewählt werden. Für Gerüste mit geringer Spannweite und geringer Beanspruchung kann dünnwandiges Material ausreichen, während Abschnitte mit einer Dicke von 1,8–2,0 mm und mehr eher für allgemeine Strukturarbeiten im Außenbereich in Betracht gezogen werden. Schwere Lasten, große Spannweiten und starke Windverhältnisse können eine Materialstärke von 2,5–3,0 mm oder mehr erfordern.

Typische Anwendungen

Photovoltaik-Projekte

Wird für PV-Trägerrahmen auf Dächern, Solarhilfselemente und andere Photovoltaik-Außenkonstruktionen verwendet, bei denen ein rechteckiger Querschnitt zum Installationslayout passt.

Vorhangfassaden und dekorative Strukturen

Die flachen Flächen des Rechteckrohrs eignen sich hervorragend für Rahmenverbindungen, Verkleidungsstützen, dekorative Stahlkonstruktionen und architektonische Strukturen.

Rahmen für Industrieanlagen

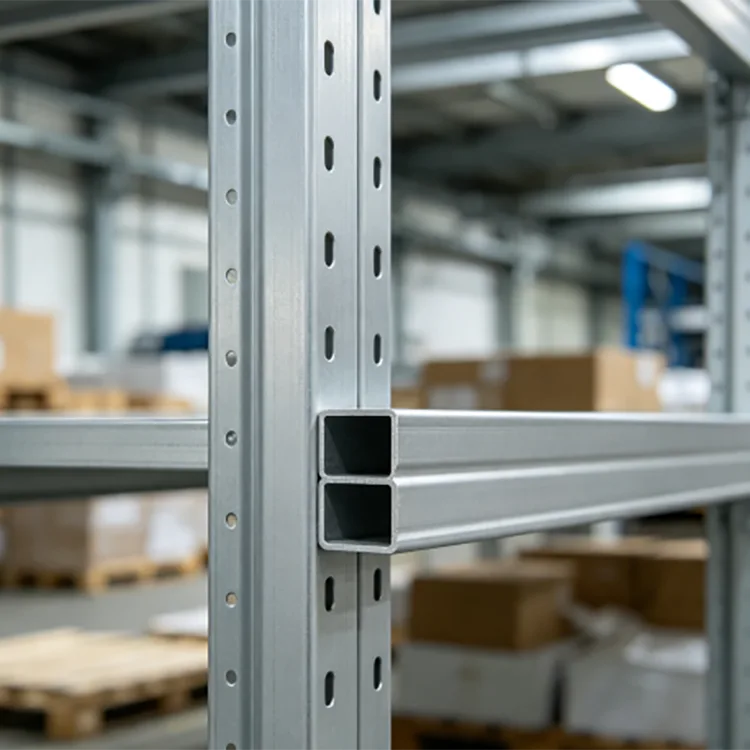

Anwendbar für Automatisierungsgeräte, Lagersysteme, Produktionslinienrahmen, Arbeitsstationen und Maschinenunterstützungsstrukturen.

Kommunale und Infrastrukturprojekte

Wird für Geländerrahmen, Gehwegstützen, Beleuchtungskonstruktionen, Hilfsbrückenkomponenten und andere im Freien gefertigte Stahlkonstruktionen verwendet.

Fabriken und landwirtschaftliche Strukturen

Geeignet für sekundäre Stahlelemente, Gewächshausrahmen, Geräteunterstände, landwirtschaftliche Strukturen und Schutzrahmen.

Oberfläche und Herstellung

Die Standardoberfläche ist in der Regel matt silbergrau mit relativ einheitlichem Erscheinungsbild. Das Rohr kann zur Direktmontage geliefert oder vor dem Versand bearbeitet werden.

Zu den verfügbaren Fertigungsmöglichkeiten gehören das Schneiden fester Längen, Bohren, Endvorbereitung, Anfasen und andere Bearbeitungen. Schweißen ist ebenfalls möglich, die Beschichtung im erhitzten Bereich wird jedoch angegriffen und sollte entsprechend den Korrosionsschutzanforderungen des Projekts behandelt werden.

Bei großen Projekten kann das Vorschneiden und Vorbohren den Arbeitsaufwand vor Ort reduzieren und die Installationseffizienz verbessern.

Produktionskontrolle

Das rechteckige Rohr wird aus Zn-Al-Mg-beschichtetem Stahlband durch Rollformen und Hochfrequenzschweißen geformt, gefolgt von Formatieren, Richten und Schneiden.

Die Produktionskontrolle konzentriert sich auf Banddicke, Profilabmessungen, Eckengeometrie, Geradheit, Schweißnahtzustand und Beschichtungsqualität. Bei Strukturaufträgen werden diese Parameter vor dem Versand anhand der vereinbarten Produktspezifikation überprüft.

Korrosionsumgebung

Das mit Zink-Aluminium-Magnesium beschichtete rechteckige Stahlrohr eignet sich für viele Außenbereiche und feuchte Umgebungen, die Auswahl der Beschichtung sollte jedoch die tatsächliche Belastung widerspiegeln.

Die Lebensdauer lässt sich nicht allein auf die Art der Beschichtung zurückführen. Salzkonzentration, Luftfeuchtigkeit, Schadstoffe, Beschichtungsmasse, Profildicke, Verarbeitung und Wartung beeinflussen die tatsächliche Haltbarkeit.

Qualitätsprüfung

Die Qualitätskontrolle kann Abschnittsabmessungen, Wandstärke, Geradheit, Eckenzustand, Schweißnahtbild, Beschichtungsdicke und Oberflächenzustand umfassen.

Für Strukturprojekte können Materialzertifikate und Berichte über mechanische Eigenschaften gemäß der vereinbarten Spezifikation bereitgestellt werden. Zusätzliche Korrosions- oder Salzsprühtests können vereinbart werden, wenn dies Teil der Abnahmeanforderungen des Kunden ist.

Beschaffungsinformationen

Geben Sie für ein Angebot die folgenden Informationen an:

Abschnittsgröße: z. B. 40 × 60 mm oder 50 × 100 mm

Wandstärke: z. B. 1,5 mm, 2,0 mm oder 3,0 mm

Stahlsorte: S390GD+ZM, S420GD+ZM oder S550GD+ZM

Länge: 6 m oder individuell

Menge: Stück oder Gesamtgewicht

Anwendung: PV, Vorhangfassade, Geräterahmen, Gewächshaus oder bauliche Nutzung

Bearbeitung: Schneiden, Bohren, Schweißvorbereitung oder andere Anforderungen

Bei Projekten mit Spannweiten-, Windlast- oder anderen strukturellen Anforderungen helfen Zeichnungen oder Belastungsinformationen bei der Bestätigung des entsprechenden Abschnitts.

FAQ

F1: Was ist der Unterschied zwischen Rechteckrohr und Vierkantrohr?

Ein Rechteckrohr verfügt über unterschiedliche Breiten- und Höhenabmessungen, was eine größere Flexibilität bietet, wenn der verfügbare Einbauraum oder die Lastrichtung ein bestimmtes Seitenverhältnis erfordern. Ein Vierkantrohr hat gleiche Seiten und wird häufig verwendet, wenn die Belastungs- und Verbindungsbedingungen symmetrischer sind.

F2: Warum ist ein mit Zink-Aluminium-Magnesium beschichtetes rechteckiges Stahlrohr für rechteckige Rohre im Außenbereich geeignet?

Die Zink-Aluminium-Magnesium-Beschichtung bietet Korrosionsschutz und weist ein nützliches Verhalten bei lokalisierten Beschichtungsschäden auf. Dies macht es zu einer praktischen Option für viele Außenkonstruktionen, einschließlich PV-Anlagen und Geräterahmen.

F3: Kann das Rechteckrohr geschnitten und geschweißt werden?

Ja. Es kann geschnitten, gebohrt und geschweißt werden. Da sich diese Vorgänge lokal auf die Beschichtung auswirken, sollte der erforderliche Schutz für exponierte Bereiche und Schweißnähte entsprechend der Umgebung und den Projektspezifikationen bestimmt werden.

F4: Welche Wandstärke soll ich wählen?

Dies hängt von der Last, der Spannweite, den Stützbedingungen und der Installationsumgebung ab. Für leichte Sekundärrahmen können dünnere Wände verwendet werden, während für Konstruktionen mit großer Spannweite, hoher Belastung oder starkem Wind im Allgemeinen dickere Wände erforderlich sind. Die Abschnittsberechnung sollte vor der endgültigen Auswahl abgeschlossen sein.

F5: Können spezielle Rechteckverhältnisse angepasst werden?

Ja. Neben Standardgrößen wie 30 × 20 mm bis 200 × 100 mm können auch spezielle Breiten-Höhen-Verhältnisse, Wandstärken und Fixlängen je nach Fertigungsmöglichkeit und Zeichnung besprochen werden.

F6: Ist es für Photovoltaikprojekte an der Küste geeignet?

Es kann für küstennahe PV-Strukturen verwendet werden, die Beschichtungsspezifikation sollte jedoch entsprechend der örtlichen Salzbelastung und der erforderlichen Lebensdauer ausgewählt werden. Schwere Meeresumgebungen erfordern möglicherweise einen höheren Beschichtungsgrad oder zusätzlichen Korrosionsschutz.

F7: Können Sie vorgeschnittene oder vorgebohrte Rechteckrohre liefern?

Ja. Schneiden, Bohren, Anfasen, Abschrägen und andere Bearbeitungen können vor dem Versand durchgeführt werden, um den Bearbeitungsaufwand am Installationsort zu reduzieren.
