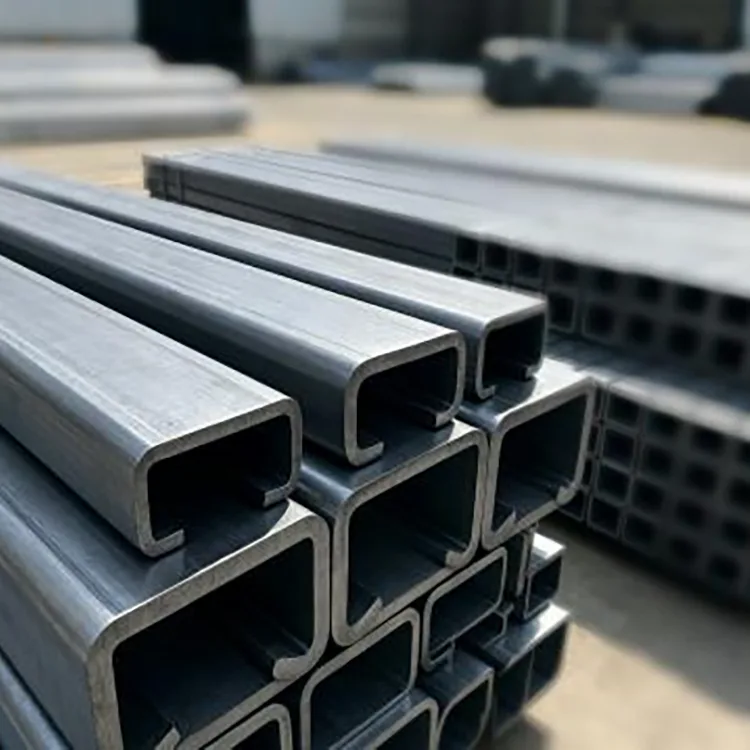

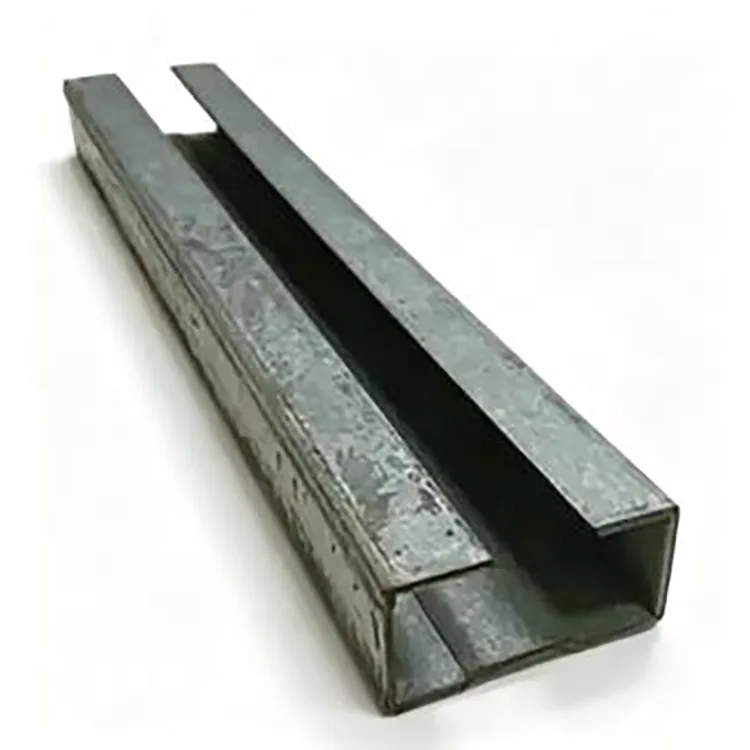

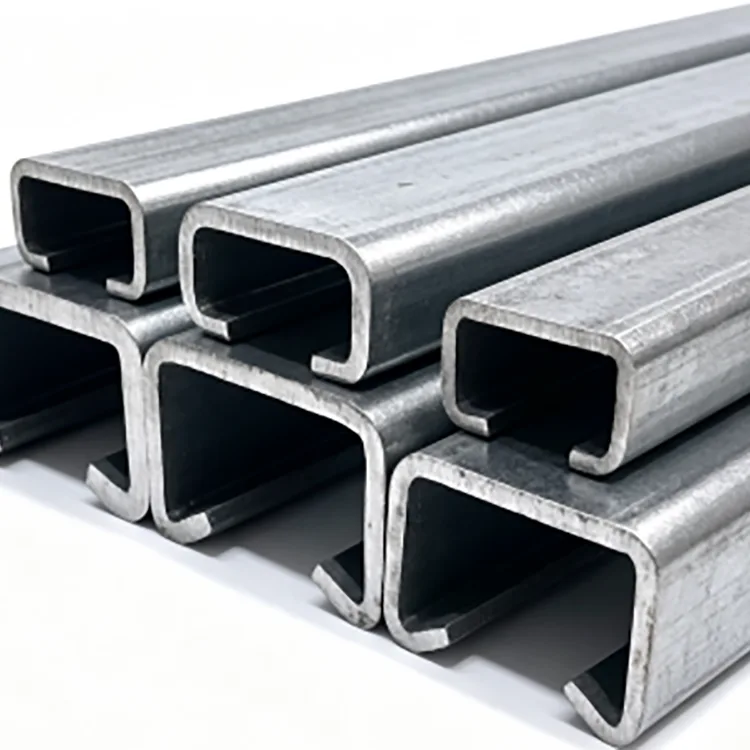

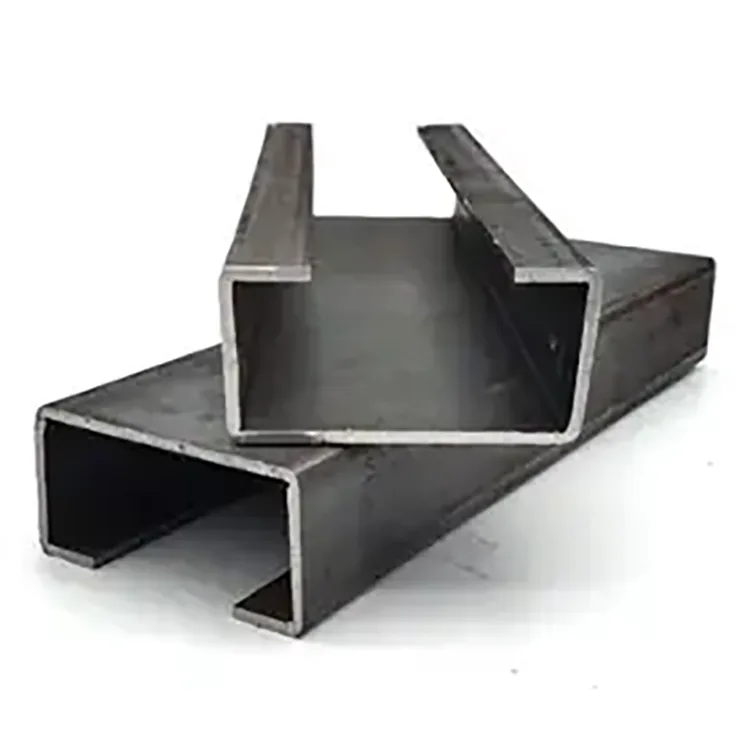

Kaltgeformter C-Profilstahl

Kaltgeformter C-Profilstahl ist für Stahlkonstruktionen konzipiert, bei denen ein hohes Verhältnis von Festigkeit zu Gewicht, einheitliche Abmessungen und eine schnelle Installation wichtiger sind als die Verwendung schwerer warmgewalzter Profile.

Das Profil wird hergestellt, indem Stahlband kontinuierlich durch eine Reihe von Formwalzen geführt wird. Der Stahl wird nach und nach zu einem C-förmigen Abschnitt gebogen, ohne dass ein Hochtemperatur-Warmwalzen erforderlich ist. Da der Umformprozess die Abschnittsgeometrie und -länge kontinuierlich steuern kann, eignet sich das fertige Element für Projekte, die wiederholte Abschnitte, feste Längen, vorgestanzte Löcher und eine schnelle Schraubenmontage erfordern.

Q235B und Q355B sind je nach baulichen Anforderungen erhältlich. Gängige Abschnitte reichen von C80 bis C300 mit Wandstärken von 0,8 mm bis 3,0 mm.

Technische Spezifikationen

Wie Kaltwalzformen den Querschnitt verändert

Der Produktionsprozess unterscheidet sich von der Herstellung eines herkömmlichen warmgewalzten Kanals.

Ein Stahlband ist zunächst ein Flachmaterial. Es durchläuft mehrere Formstationen, wobei jeder Rollensatz eine kontrollierte Verformung einleitet, bis der endgültige C-Abschnitt erreicht ist.

Dieser schrittweise Formungsprozess ermöglicht es dem Hersteller, Folgendes zu kontrollieren:

Abschnittstiefe

Flanschbreite

Lippengeometrie, wo erforderlich

Wandstärke

Insgesamt Geradlinigkeit

Lochposition

Feste Länge

Bei wiederholten Bauteilen kann diese Maßhaltigkeit wertvoller sein als die einfache Auswahl eines schwereren Stahlabschnitts.

Die endgültige strukturelle Leistung sollte jedoch immer anhand der tatsächlichen Abschnittsabmessungen, der Materialqualität, der Spannweite, der Stützbedingungen, der Verbindungsmethode, der Lasten und der geltenden Konstruktionsvorschriften überprüft werden.

Herstellungsprozess

1. Auswahl der Stahlspule

Das Stahlband Q235B oder Q355B wird je nach erforderlichem Querschnitt und struktureller Anwendung ausgewählt.

Das eingehende Material wird vor dem Eintritt in die Formlinie auf Dicke, Oberflächenbeschaffenheit und Materialinformationen überprüft.

2. Nivellierung und Zuführung

Die Spule wird abgewickelt und nivelliert, um unerwünschte Verformungen zu beseitigen. Eine stabile Streifenzuführung ist wichtig, da Abweichungen in dieser Phase später die Geradheit des Abschnitts und die Lochpositionierung beeinträchtigen können.

3. Progressives Rollformen

Das ausgerichtete Band durchläuft mehrere Rollenstationen.

Anstatt das Material in einem Arbeitsgang in die endgültige C-Form zu biegen, wird der Abschnitt schrittweise geformt. Dies reduziert plötzliche Verformungen und ermöglicht die Kontrolle der Abschnittsabmessungen und der Flanschgeometrie während der gesamten Produktion.

4. Automatisches Stanzen

Wenn das Projekt Bolzenlöcher, Wartungslöcher oder wiederholte Montagelöcher erfordert, kann das Stanzen in die Produktionslinie integriert werden.

Lochabstände und -positionierung sollten vor der Produktion anhand der Zeichnungen des Kunden bestätigt werden, insbesondere wenn die Abschnitte direkt vor Ort zusammengebaut werden.

5. Größenbestimmung und Richten

Nach dem Formen und Stanzen wird der Abschnitt dimensioniert und auf Geradheit überprüft.

In dieser Phase können Verdrehungen, Flanschabweichungen und Maßabweichungen kontrolliert werden, die andernfalls die Rahmenmontage erschweren könnten.

6. Schneiden mit fester Länge

Der durchgehende Abschnitt wird entsprechend der angegebenen Länge zugeschnitten.

Die Standardlieferung umfasst Längen von 6 m, 9 m und 12 m, während Zuschnitte mit festen Längen innerhalb des kundenspezifischen Bereichs arrangiert werden können.

7. Inspektion und Verpackung

Fertige C-Profile werden vor der Bündelung geprüft.

Die Prüfung konzentriert sich auf Abschnittsabmessungen, Wandstärke, Geradheit, Lochposition (sofern zutreffend), Schnittlänge, Oberflächenzustand und Chargenkonsistenz.

Hauptvorteile

Leichter Abschnitt für effizienten Materialeinsatz

Durch die Kaltumformung kann das Stahlband in einen effizienten offenen Abschnitt geformt werden. Wenn die Konstruktion ein dünnwandiges Element zulässt, kann dies die erforderliche Stahlmenge im Vergleich zu einem schwereren herkömmlichen Profil reduzieren.

Die tatsächliche Gewichtseinsparung sollte anhand des gewählten Kaiserschnitts, der Wandstärke, der Spannweite, der Belastung und der Designanforderungen berechnet werden, anstatt für jedes Projekt einen festen Prozentsatz anzunehmen.

Konsistente Abmessungen

Kontinuierliches Rollformen sorgt für wiederholbare Profilabmessungen bei langen Produktionsläufen.

Bei Projekten mit Hunderten oder Tausenden von wiederholten Pfetten oder Rahmenelementen können einheitliche Abmessungen die Fertigung vereinfachen und den Bedarf an Standortkorrekturen verringern.

Schnelle Installation

Für die Schraubmontage können vorgeschnittene Längen und vorgestanzte Löcher geliefert werden.

Dies ist besonders nützlich für leichte Stahlkonstruktionen, bei denen die Installationsreihenfolge von genauen Lochpositionen und wiederholbaren Elementlängen abhängt.

Flexible Abschnittsauswahl

Die Profile C80 bis C300 decken eine Reihe leichter Struktur- und Rahmenanforderungen ab.

Die Wandstärke kann je nach erforderlicher Querschnittskapazität und Konstruktionsbedingungen auch zwischen 0,8 und 3,0 mm gewählt werden.

Geeignet für die Sekundärverarbeitung

Die unbeschichtete Stahloberfläche kann zum Lackieren, Pulverbeschichten, Verzinken oder anderen vorgeschriebenen Korrosionsschutzverfahren vorbereitet werden.

Leitfaden zur Auswahl des C-Abschnitts

Die Auswahl eines C-Profils sollte mit den strukturellen Anforderungen beginnen und nicht einfach das größte verfügbare Profil auswählen.

Die tatsächliche Auswahl sollte durch eine statische Berechnung bestätigt werden. Bei dünnwandigen Abschnitten können lokales Knicken, Verformungsknicken, seitliche Einspannungen und Verbindungsdetails die nutzbare Kapazität beeinträchtigen.

Q235B vs. Q355B

Die Verwendung von Q355B bedeutet nicht automatisch, dass ein dünnerer Abschnitt einen dickeren Q235B-Abschnitt ersetzen kann. Der gesamte Abschnittsentwurf muss auf Festigkeit, Stabilität, Knickung, Verbindungen und Gebrauchstauglichkeit überprüft werden.

Schwarze Stahloberfläche: Wo es funktioniert und wo nicht

Der standardmäßig kaltgeformte C-Profilstahl wird ohne schützende Zinkbeschichtung geliefert.

Das macht es wirtschaftlich für:

Trockene Indoor-Workshops

Geschlossene Lagerhallen

Zwischengeschosse im Innenbereich

Innentrennwände

Geräterahmen

Temporäre Innenkonstruktionen

Projekte, die ihre eigene Farbe oder Schutzbeschichtung erhalten

Es sollte nicht als unbehandelter schwarzer Stahl ausgewählt werden, wenn er längere Zeit Regen, Kondensation, Salznebel an der Küste, vergrabenen Bedingungen oder ätzenden Chemikalien ausgesetzt ist.

Für Außen- oder Feuchtanwendungen sollten verzinkte C-Profile oder ein anderes spezifiziertes Korrosionsschutzsystem in Betracht gezogen werden.

Hauptanwendungen

Gebäudepfetten aus Stahl

C-Profile können als Dach- und Wandsekundärelemente in Leichtstahlgebäuden verwendet werden. Abschnittsgröße und -dicke sollten je nach Spannweite, Last, Abstand, Windbedingungen und Verbindungsdesign ausgewählt werden.

Zwischengeschosse im Innenbereich

Das relativ geringe Eigengewicht von kaltgeformten Abschnitten kann für Mezzanin- und Plattformsysteme im Innenbereich nützlich sein, bei denen das bestehende Gebäude nur begrenzte zusätzliche Eigenlasten aufweist.

Wand- und Deckenrahmen

C-Profile eignen sich für Innenwandrahmen, Deckenstützsysteme, Trennwandkonstruktionen und andere leichte Rahmenanwendungen.

Ausrüstung und Rohrhalterungen

Die Abschnitte können zu Geräteträgern, Kabel- und Rohrtragrahmen, Maschinenkonstruktionen und Industriehalterungen verarbeitet werden.

Lager- und Industriebauten

C-Profile können für Regale, Arbeitsstationen, leichte Plattformen und andere Industriekonstruktionen verwendet werden, wenn der ausgewählte Abschnitt für die erforderlichen Lasten überprüft wurde.

Kundenspezifische Fertigung

Unterschiedliche Projekte erfordern oft unterschiedliche Lochmuster und Elementlängen. Anstatt jeden Abschnitt vor Ort zu schneiden, kann die Produktionslinie die Bauteile gemäß den genehmigten Fertigungszeichnungen vorbereiten.

Zu den verfügbaren Optionen gehören:

Benutzerdefinierte Abschnittsabmessungen

Individuelle Wandstärke

3–12 m Fixlängen

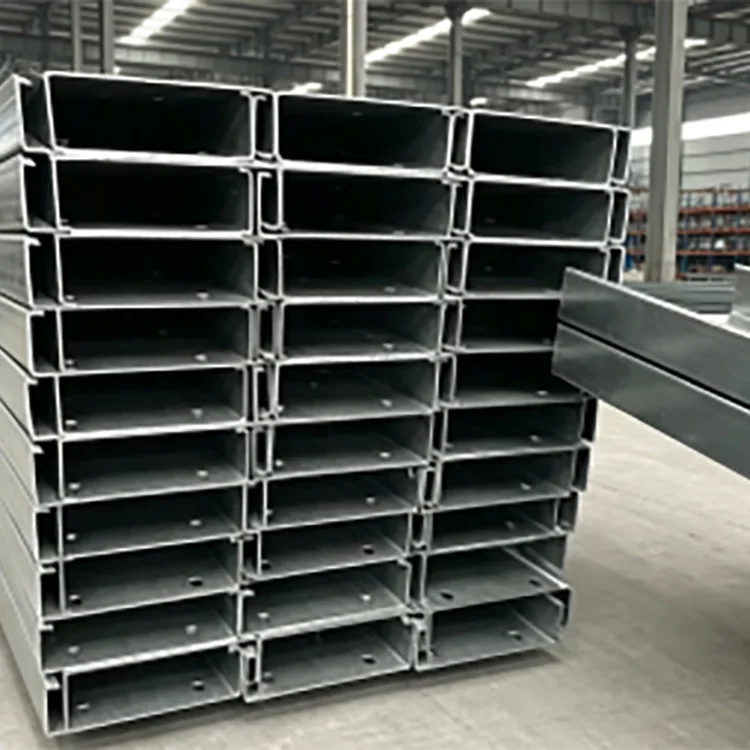

Vorgestanzte Löcher

Lochbilder nach Zeichnung

Zuschnittfertigung

Eckenschneiden

Spezielle Endbearbeitung

Vorkehrungen zur Oberflächenbehandlung

Für eine kundenspezifische Produktion sollten Käufer die Schnittzeichnung, die Materialqualität, die Wandstärke, die Länge, den Lochdurchmesser und -abstand, die Menge und die erforderliche Oberflächenbehandlung angeben.

Qualitätskontrolle im Werk

Bei kaltgeformten Profilen hängt die endgültige Profilgeometrie eng mit dem Zustand des eingehenden Stahlbands und der Stabilität des Rollformprozesses zusammen.

Qualitätskontrollen erstrecken sich daher über den gesamten Produktionsweg.

Materialprüfung: Q235B- oder Q355B-Materialinformationen und der Zustand des eingehenden Bandes werden vor der Produktion überprüft.

Dickenprüfung: Die tatsächliche Banddicke wird überwacht, um sicherzustellen, dass der fertige Abschnitt die spezifizierten Wanddickenanforderungen erfüllt.

Abschnittsprüfung: Abschnittstiefe, Flanschabmessungen und andere kritische Abmessungen werden nach dem Formen überprüft.

Geradheitsprüfung: Fertige Bauteile werden auf Biegung, Verdrehung und Verformung geprüft.

Lochprüfung: Bei vorgestanzten Produkten werden Lochdurchmesser, -abstand und -position anhand der Fertigungszeichnung überprüft.

Längenprüfung: Zuschnittlängen werden vor dem Bündeln geprüft.

Chargenkonsistenz: Proben aus verschiedenen Produktionsphasen werden verglichen, um Maßabweichungen bei langen Produktionsläufen zu ermitteln.

Dieser Ansatz ist besonders wichtig für große Aufträge, da eine kleine Maßabweichung, die sich über Hunderte von Bauteilen wiederholt, zu erheblichen Installationsproblemen vor Ort führen kann.

Projektversorgung und Beschaffung

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. bietet Stahlprodukte über eine internationale Vertriebsplattform an, die von Tianjin Gefu Steel unterstützt wird.

Das im Industriegebiet Daqiuzhuang in Tianjin ansässige Unternehmen verfügt über Stahlproduktions- und -verarbeitungsressourcen, die Stahlrohre, Hohlprofile, Stahlprofile, verzinkte Produkte und Photovoltaik-Montagesysteme umfassen.

Bei der technischen Beschaffung kann die Angebotsseite Folgendes unterstützen:

Großbestellungen von Stahl

Produktion mit fester Länge

Vorgestanzte C-Profile

Maßgeschneiderte Abmessungen

OEM/ODM-Anforderungen

Inspektion durch Dritte entsprechend den Projektanforderungen

Containerversand

Das Standard-MOQ ist ein 20-Fuß-Container mit etwa 20–25 Tonnen. Die Standardvorlaufzeit beträgt im Allgemeinen 15–25 Tage, abhängig von Spezifikation, Menge, Verarbeitung und Anpassungsanforderungen.

Für ein Angebot sind die nützlichsten Informationen die Größe des Kaiserschnitts, die Wandstärke, die Materialqualität, die Länge, das Lochmuster, die Menge, die Oberflächenbehandlung, der Bestimmungsort und die anwendbare Norm.

FAQ

Q1. Ist kaltgeformter C-Profilstahl stark genug für den strukturellen Einsatz?

Ja, kaltgeformte C-Profile werden häufig als tragende und sekundäre Rahmenelemente verwendet. Allerdings lässt sich die Festigkeit nicht allein anhand des Umformprozesses beurteilen. Dabei müssen die Querschnittsgröße, die Wandstärke, die Stahlsorte, die Spannweite, die Belastung, die Aussteifung, die Verbindungsmethode und das Knickverhalten berücksichtigt werden.

Q2. Ist kaltgeformter C-Stahl leichter als warmgewalzter Kanalstahl?

Es kann erheblich leichter sein, wenn ein effizient gestalteter dünnwandiger C-Abschnitt die erforderliche strukturelle Kapazität erfüllen kann. Der tatsächliche Gewichtsunterschied hängt von den ausgewählten Abschnitten und der technischen Ausführung ab.

Q3. Wird sich der Kaiserschnitt verformen, weil er dünn ist?

Dünnwandige Abschnitte erfordern eine ordnungsgemäße Konstruktion und Eindämmung. Lokale Knickung, Verformung, seitliche Stabilität und Verbindungsdetails sollten überprüft werden, anstatt davon auszugehen, dass sich ein dünnerer Abschnitt wie ein schwerer warmgewalzter Kanal verhält.

Q4. Kann das C-Profil mit vorgestanzten Löchern geliefert werden?

Ja. Für wiederholte Bolzenlöcher oder andere Öffnungen kann eine automatische Stanzung eingerichtet werden. Lochdurchmesser, Abstand, Randabstand und Muster sollten vor der Produktion anhand der Fertigungszeichnung bestätigt werden.

F5. Kann ich schwarzen C-Profilstahl im Freien verwenden?

Unbehandelter schwarzer Stahl wird nicht für eine langfristige Außenbewitterung empfohlen. Regen, Kondenswasser, Salznebel und andere Feuchtigkeit können die Korrosion beschleunigen. Wenn Korrosionsschutz erforderlich ist, eignen sich verzinkte oder lackierte C-Profile besser.

F6. Muss Stahl mit C-Profil im Innenbereich gestrichen werden?

In einem trockenen, gut belüfteten Raumklima ist ein zusätzlicher Korrosionsschutz möglicherweise nicht immer erforderlich. Wenn Feuchtigkeit, Kondensation, chemische Dämpfe oder andere korrosive Bedingungen vorhanden sind, sollte eine geeignete Schutzbeschichtung in Betracht gezogen werden.

F7. Was ist der Unterschied zwischen den C-Profilen Q235B und Q355B?

Q355B hat eine höhere spezifizierte Streckgrenze als Q235B und kann ausgewählt werden, wenn das strukturelle Design eine höhere Materialfestigkeit erfordert. Das bedeutet nicht automatisch, dass jeder Q355B-Abschnitt dünner gemacht werden kann; die komplette Tragwerksplanung muss noch überprüft werden.

F8. Welche Längen können Sie liefern?

Übliche Längen sind 6 m, 9 m und 12 m. Je nach Projektanforderung kann auch der Zuschnitt auf feste Längen vereinbart werden.

F9. Können Sie nicht standardmäßige C-Profile herstellen?

Ja. Kundenspezifische Abschnittsabmessungen, Wandstärken, Längen, Lochmuster und andere Verarbeitungsanforderungen können je nach Zeichnung und Produktionsmöglichkeit besprochen werden.

F10. Was muss ich bei der Angebotsanfrage angeben?

Geben Sie die Abmessungen des C-Profils, die Wandstärke, die Materialqualität, die erforderliche Länge, die Menge, das Lochmuster (falls zutreffend), die Oberflächenbehandlung und die Lieferanforderungen an. Für nicht standardmäßige Produkte wird eine Schnittzeichnung empfohlen.
