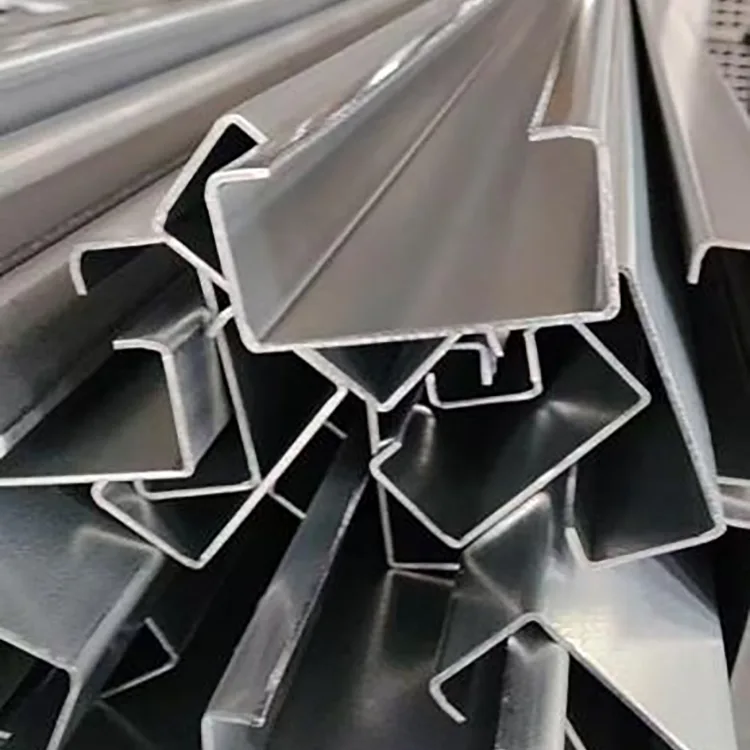

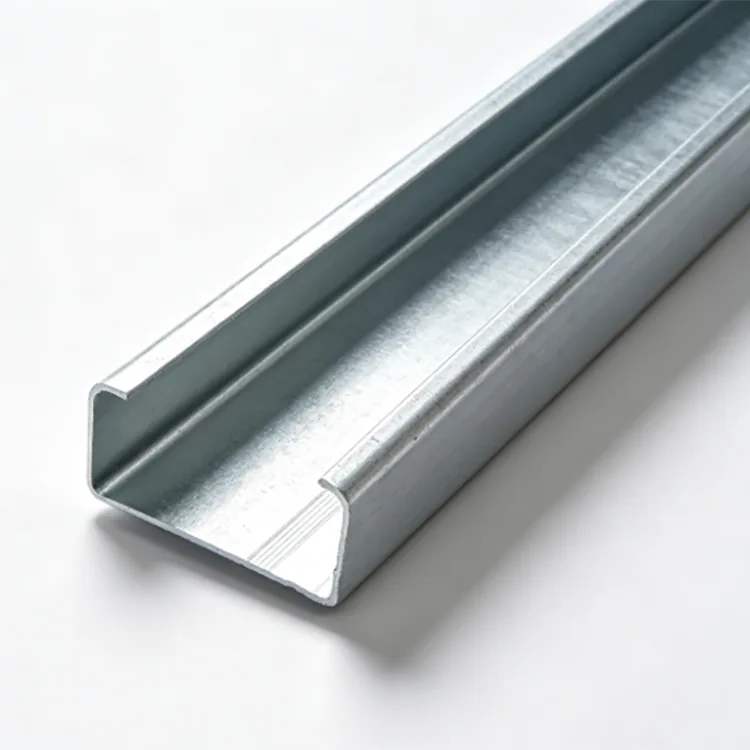

Verzinkte C-Pfette

Verzinkte C-Pfetten werden durch kontinuierliches Kaltwalzen aus Q235B- oder Q355B-Stahlband hergestellt. Der C-förmige Abschnitt wird auf die erforderlichen Abmessungen geformt, gefolgt vom Schneiden, Stanzen und Richten auf feste Länge. Anschließend wird das fertige Profil gebeizt, gefluxt, getrocknet und feuerverzinkt.

Durch den Umform- und anschließend Verzinkungsprozess erhält das fertige C-Profil einschließlich seiner Hauptlöcher und Schnitte eine vollständige Zinkbeschichtung. Dadurch eignet sich der Abschnitt für Bauwerke, die Regen, Feuchtigkeit, Salznebel und anderen korrosiven Bedingungen ausgesetzt sind.

Im Vergleich zu schwarzen kaltgeformten C-Pfetten erfordert das verzinkte Profil weniger routinemäßige Korrosionswartung und ist besser für den langfristigen Einsatz im Freien geeignet. Die Zinkbeschichtung sollte entsprechend der tatsächlichen Umgebung ausgewählt werden.

Technische Spezifikationen

Feuerverzinkungsprozess

Das Stahlband gelangt in die Kaltwalzlinie, wo in mehreren Umformdurchgängen das C-Profil entsteht. Das Zuschneiden, Stanzen und Eckenbearbeiten auf feste Länge wird vor dem Verzinken abgeschlossen.

Die geformten Abschnitte werden gebeizt, mit Flussmittel behandelt und getrocknet, bevor sie in ein geschmolzenes Zinkbad bei etwa 450 °C gelangen. Nach dem Verzinken werden sie abgekühlt und passiviert. Dicke, Deckkraft und Aussehen der Zinkbeschichtung werden vor dem Verpacken überprüft.

Durch das Formen und Stanzen vor dem Verzinken erhalten das fertige Profil und die bearbeiteten Bereiche einen Zinkschutz.

Auswahl der Zinkbeschichtung

Für normale Binnenbedingungen im Freien ohne starken Salznebel, aggressive chemische Gase oder ständig stehendes Wasser wird im Allgemeinen ≥85 μm verwendet. Zu den typischen Anwendungen gehören Fabrikpfetten im Landesinneren, Vordächer, Außenstützen und Photovoltaikprojekte in den Bergen.

Für feuchte Fabriken, Viehställe, Flussuferprojekte und andere Umgebungen mit höherer Feuchtigkeit können 120–180 μm zusätzlichen Korrosionsschutz bieten.

Für Küstengebiete, Häfen, Meeresstrukturen, Chemieparks, Abwasseranlagen und Viehställe mit hohem Ammoniakgehalt können 200–275 μm spezifiziert werden, wenn ein stärkerer Korrosionsschutz erforderlich ist.

Der Beschichtungsbedarf sollte entsprechend den Korrosionsbedingungen am Standort und der erwarteten Betriebsdauer bestätigt werden.

Q235B oder Q355B?

Q235B wird häufig für Standard-Photovoltaikkonstruktionen, Fabrikpfetten, leichte Außenstützen und allgemeine Stahlkonstruktionen verwendet.

Q355B eignet sich für höhere Wind- oder Schneelasten, größere Spannweiten, höhere Ausrüstungslasten und anspruchsvollere strukturelle Anforderungen. Aufgrund der höheren Streckgrenze können Querschnitt und Stahlverbrauch nach der Strukturberechnung optimiert werden.

Unter vergleichbaren Abschnittsbedingungen deuten die bereitgestellten Projektdaten darauf hin, dass Q355B eine rund 30 % höhere Tragfähigkeit als Q235B bieten kann. Die tatsächliche Kapazität hängt von den Abschnittsabmessungen, der Dicke, der Spannweite, den Anschlussbedingungen und der Belastung ab.

C Pfettengröße und Wandstärke

C80–C120 eignet sich für leichte Stützen, Rohrbefestigungen, kleine Vordächer, Nebenpfetten für Gewächshäuser und leichte Einfriedungskonstruktionen.

C140–C180 wird üblicherweise für Fabrikdach- und Wandpfetten, Standard-Photovoltaikkonstruktionen und allgemeine Stahlstützen für den Außenbereich ausgewählt.

C200–C250 bietet einen größeren Querschnitt für größere Spannweiten, höhere Wind- oder Schneelasten und höhere strukturelle Anforderungen. C280–C300 kann bei Bedarf für Dächer mit größeren Spannweiten, schwere Gerätebasen und große strukturelle Anwendungen im Freien verwendet werden.

Wandstärken von 0,8–1,2 mm eignen sich für leichte Strukturen und Anwendungen mit begrenzter Belastung. 1,5–2,0 mm ist der gängige Bereich für Fabrikpfetten, PV-Strukturen und allgemeine tragende Anwendungen im Außenbereich. Bei größeren Spannweiten, schweren Gerätestützen, hohen Schneelasten und starken Windverhältnissen können nach statischen Berechnungen 2,5–3,0 mm gewählt werden.

Profilhöhe und Wandstärke sollten zusammen mit Pfettenabstand, Spannweite, Dachlast, Windlast, Schneelast und Verbindungsdesign berücksichtigt werden.

Anwendungen

Verzinkte C-Pfetten werden dort eingesetzt, wo ein kaltgeformtes C-Profil einen langfristigen Korrosionsschutz benötigt.

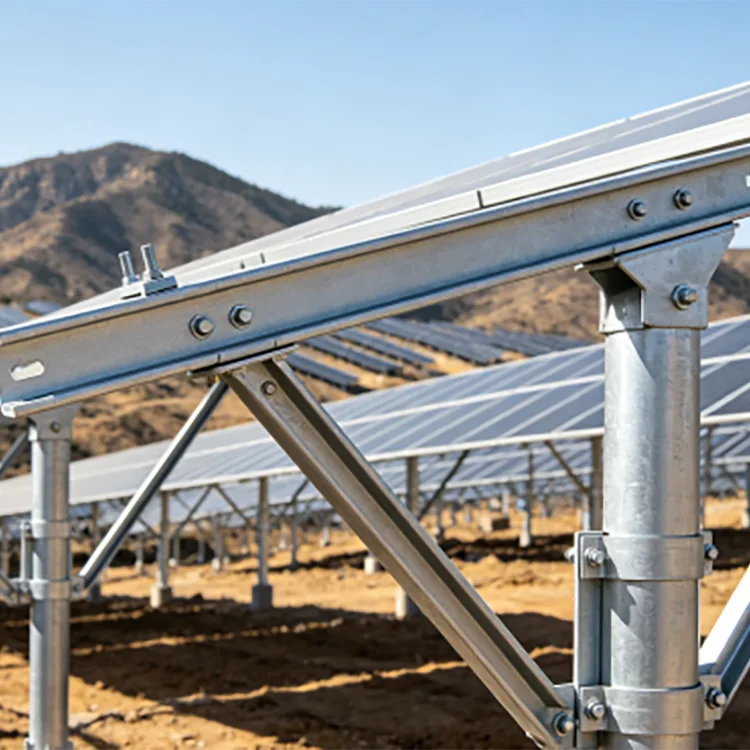

Bei Photovoltaikprojekten kann es in Dach- und Bodenkonstruktionen, PV-Stützelementen und zugehörigen Stahlrahmen eingesetzt werden. Bei Projekten im Landesinneren kann normalerweise eine Standardverzinkung zum Einsatz kommen, während Projekte an der Küste eine höhere Korrosionsschutzspezifikation erfordern.

Bei Fabrikgebäuden eignen sich die Profile für freiliegende Dach- und Wandsysteme, Vordächer und Nebenbauteile.

Bei Stallgebäuden und landwirtschaftlichen Gebäuden bietet die verzinkte Oberfläche Schutz vor anhaltender Feuchtigkeit und ammoniakhaltiger Atmosphäre. Zu den Anwendungen gehören Geflügelställe, Schweineställe und landwirtschaftliche Gewächshäuser.

Für Chemieanlagen, Abwasseranlagen und feuchte Industriestandorte können je nach korrosiver Umgebung dickere Zinkbeschichtungen gewählt werden.

Das Produkt wird auch für Halterungen für Außengeräte, Schilder, Markisen, Außenrahmen und andere freiliegende Stahlkonstruktionen verwendet.

Herstellung und Qualitätskontrolle

Die Qualitätskontrolle beginnt bereits beim eingehenden Stahlband. Stahlsorte, Dicke und Oberflächenzustand werden vor dem Formen überprüft.

Beim Kaltwalzen werden Profilhöhe, Flanschabmessungen, Lippenabmessungen und Geradheit kontrolliert. Lochpositionen, Schnittlängen und Profilverformungen werden vor dem Verzinken überprüft.

Nach der Feuerverzinkung werden die fertigen Abschnitte auf Zinkschichtdicke, Bedeckung, Oberflächengleichmäßigkeit und sichtbare Mängel überprüft. Besonderes Augenmerk wird auf Ecken, Stanzungen und andere bearbeitete Stellen gelegt.

Für technische Großaufträge können je nach Projektanforderungen Materialzertifikate, Produktionsinspektionsaufzeichnungen, Werksinspektionen und Inspektionen durch Dritte arrangiert werden.

Kundenspezifische Verarbeitung

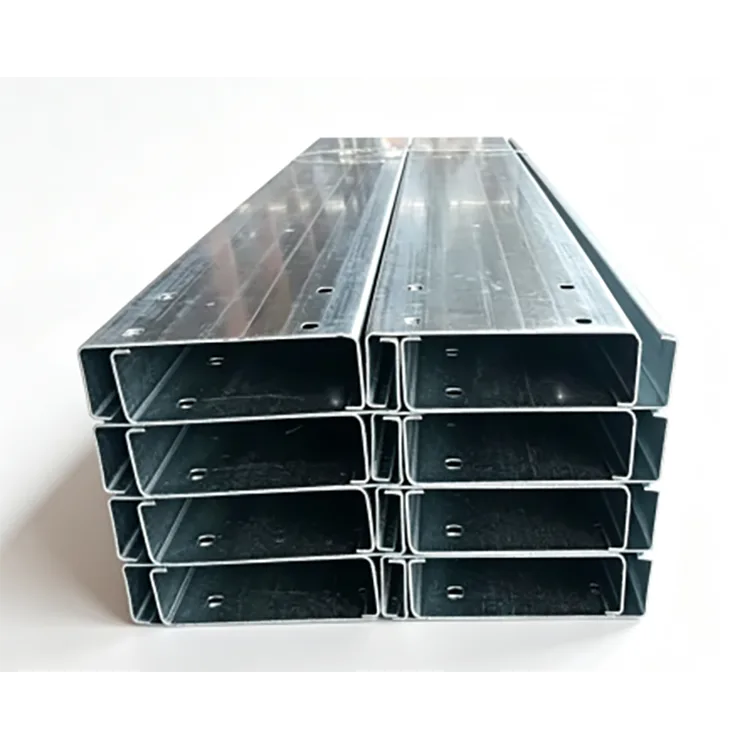

Verzinkte C-Pfetten können nach Projektzeichnungen hergestellt werden, einschließlich Zuschneiden fester Länge, Schraubenlöchern, Schlitzen, Eckschnitten und anderer Profilvorbereitung.

Bei Photovoltaik-Strukturen und großen Fabrikprojekten können vorgestanzte Löcher an Anschlusszeichnungen angepasst werden, was das Bohren vor Ort reduziert und konsistente Lochpositionen beibehält.

Geben Sie für ein Angebot den C-Abschnitt, die Wandstärke, die Stahlsorte, die Zinkbeschichtung, die Länge, das Lochmuster, die Menge und die Anwendungsumgebung an. Bei Küsten-, Chemie- und Abwasserprojekten sollten außerdem die voraussichtliche Nutzungsdauer und die Expositionsbedingungen angegeben werden.

Lebensdauer und Wartung

Unter normalen Außenbedingungen können feuerverzinkte C-Pfetten je nach Zinkdicke, Witterungseinflüssen und strukturellen Details eine Lebensdauer von mehr als 20 Jahren bieten.

In küstennahen und stark korrosiven Umgebungen kann eine ordnungsgemäß spezifizierte schwere Zinkbeschichtung ein längeres Wartungsintervall bieten als unbeschichteter Stahl. Die bereitgestellten Projektdaten deuten auf einen wartungsfreien Zeitraum von 10–15 Jahren für einige Küsten- oder korrosive Anwendungen hin, wenn die Beschichtungsspezifikation entsprechend ausgewählt wird.

Die tatsächliche Lebensdauer hängt von der Dicke der Zinkschicht, der Korrosionskategorie, der Feuchtigkeit, der Salzbelastung, der chemischen Verunreinigung und den Entwässerungsbedingungen ab.

Feuerverzinkte C-Pfette im Vergleich zu lackierter C-Pfette

Lackierter Stahl ist auf die Unversehrtheit des Lackfilms angewiesen. UV-Einwirkung, Feuchtigkeit, mechanische Beschädigung und Oberflächenvorbereitung beeinträchtigen den Korrosionsschutz.

Die Feuerverzinkung bietet Barriere- und Opferschutz durch die Zinkbeschichtung, was für C-Profile mit mehreren Biegungen, Kanten und Verbindungslöchern nützlich ist.

Bei Projekten mit einer Laufzeit von 15–25 Jahren oder länger sollten die anfänglichen Materialkosten und die erwarteten Wartungskosten zusammen berücksichtigt werden.

Auswahl von Photovoltaik-Projekten

Für PV-Projekte im Landesinneren mit normaler Außenbewitterung ist eine gängige Spezifikation Q235B + ≥85 μm Zinkbeschichtung + 1,5–2,0 mm Wandstärke.

Für feuchte Standorte und tierbezogene PV-Anlagen können 120–180 μm in Betracht gezogen werden.

Für küstennahe PV-Anlagen, Häfen und andere Standorte mit hoher Korrosion kann Q355B mit einer Zinkbeschichtung von 200 μm oder höher ausgewählt werden, wenn die Struktur- und Korrosionskonstruktion dies erfordert.

Bei einer PV-Anlage, die für eine Betriebsdauer von 25 Jahren ausgelegt ist, sollten strukturelle Belastungen, Abschnittsgröße, Beschichtung, Befestigungselemente, Entwässerung und Installationsdetails gemeinsam berücksichtigt werden.

FAQ

Wofür wird eine verzinkte C-Pfette verwendet?

Es wird hauptsächlich für Außen- und Feuchtstahlkonstruktionen verwendet, darunter PV-Systeme, Fabrikdächer, landwirtschaftliche Gebäude, Viehställe, Küstenstrukturen, Chemiefabriken und Abwasseranlagen.

Ist die 85 μm Zinkbeschichtung für den Außenbereich geeignet?

Ja, für viele gewöhnliche Außenumgebungen im Binnenland. Bereiche mit Salznebel, aggressiven Gasen, hoher Luftfeuchtigkeit oder andauernder Nässe erfordern in der Regel eine dickere Beschichtung.

Warum wird die C-Pfette nach dem Formen verzinkt?

Das C-Profil wird zunächst geformt, geschnitten und gestanzt und anschließend feuerverzinkt. Dadurch erhält das fertige Profil und seine bearbeiteten Bereiche nach den Hauptumformvorgängen einen Zinkschutz.

Kann die verzinkte C-Pfette vor Ort geschweißt werden?

Ja, aber beim Schweißen wird die örtliche Zinkschicht beschädigt. Der betroffene Bereich sollte gereinigt und mit einer geeigneten zinkreichen Beschichtung repariert werden.

Was ist besser für PV-Projekte, Q235B oder Q355B?

Q235B ist für viele Standard-PV-Strukturen geeignet. Q355B eignet sich besser für größere Spannweiten, höhere Wind- oder Schneelasten und höhere strukturelle Anforderungen. Die endgültige Auswahl sollte auf einer statischen Berechnung basieren.

Können Sie vorgestanzte C-Pfetten liefern?

Ja. Lochbilder, Schlitze, Fixlängen und Eckschnitte können nach Projektzeichnung gefertigt werden, wobei die Hauptbearbeitung vor der Feuerverzinkung erfolgt.

Wie lange hält eine verzinkte C-Pfette im Freien?

Die Lebensdauer hängt von der Umgebung und der Zinkbeschichtung ab. Gewöhnliche Außenanwendungen können eine Lebensdauer von mehr als 20 Jahren erreichen, während Küstenprojekte und stark korrosive Projekte eine dickere Verzinkung und eine projektspezifische Korrosionsbewertung erfordern.

Kann eine verzinkte C-Pfette die schwarze C-Pfette ersetzen?

Für Außen- und Feuchtanwendungen bietet der verzinkte Abschnitt einen integrierten Korrosionsschutz. Für trockene Innenkonstruktionen ohne Korrosionsanfälligkeit können unbeschichtete kaltgeformte C-Pfetten wirtschaftlicher sein.

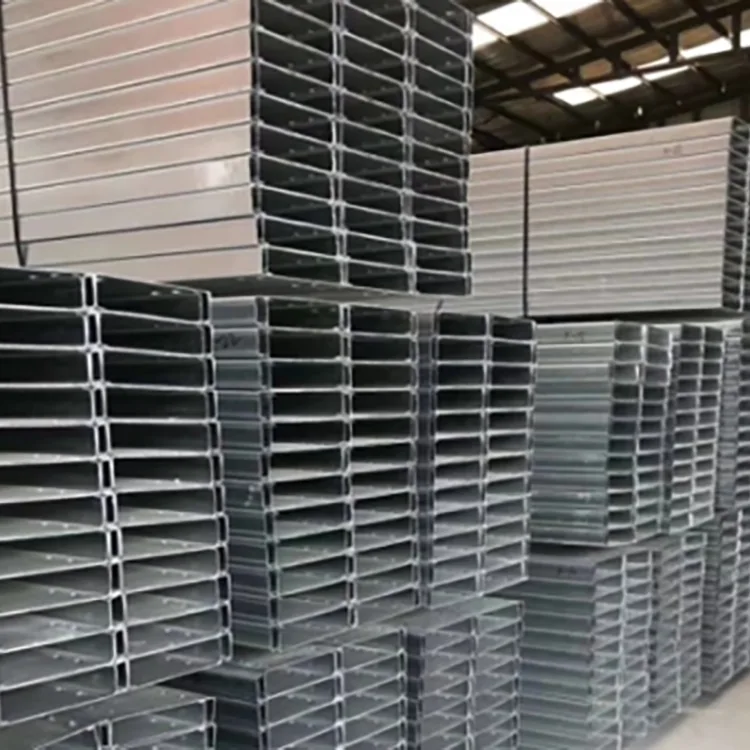

Großlieferung für Bau- und PV-Projekte

Rongheng liefert verzinkte C-Pfetten Q235B und Q355B in den Querschnitten C80–C300 mit Wandstärken von 0,8–3,0 mm und Zinkbeschichtungsspezifikationen von Standard 85 μm+ bis hin zu schweren 200–275 μm-Qualitäten.

Die Produktion kann gemäß Projektzeichnungen erfolgen, einschließlich fester Längen, gestanzter Löcher und anderer erforderlicher Bearbeitungen. Bei großen Bau- und Photovoltaikaufträgen können Stahlsorte, Profilgröße, Wandstärke, Zinkbeschichtung und Projektumgebung vor der Produktion festgelegt werden.

Geben Sie für ein Angebot den C-Abschnitt, die Wandstärke, die Stahlsorte, die Zinkbeschichtung, die Länge, das Lochmuster, die Menge und die Anwendungsumgebung an.
