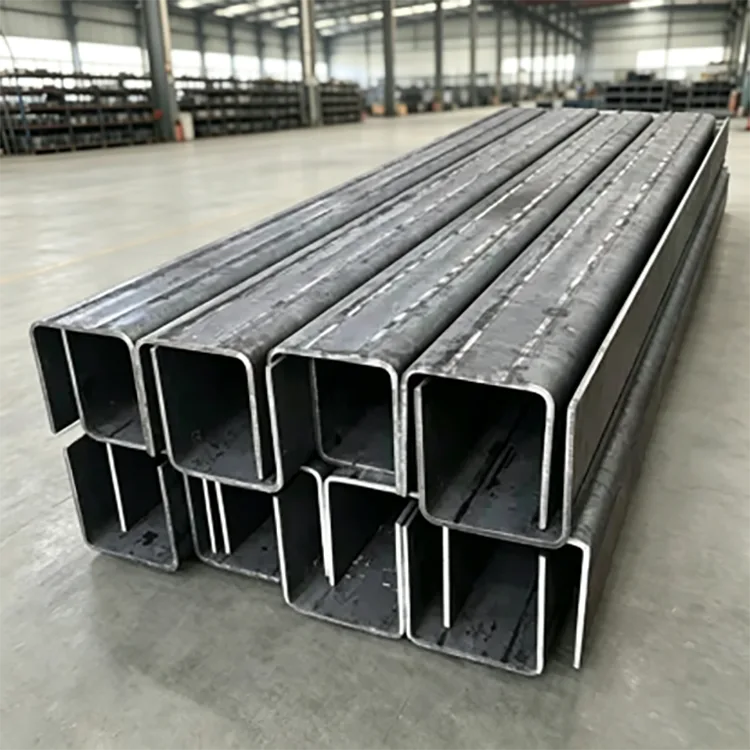

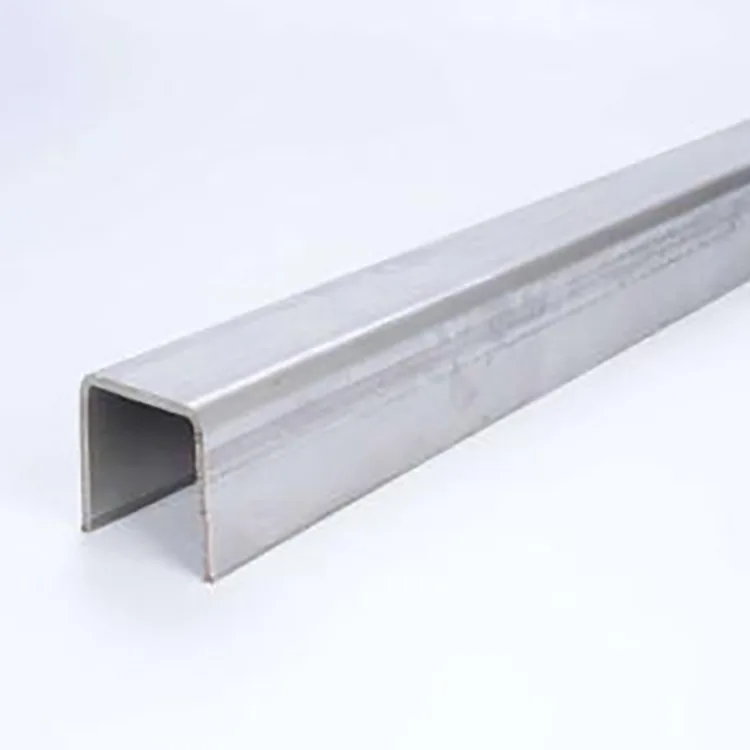

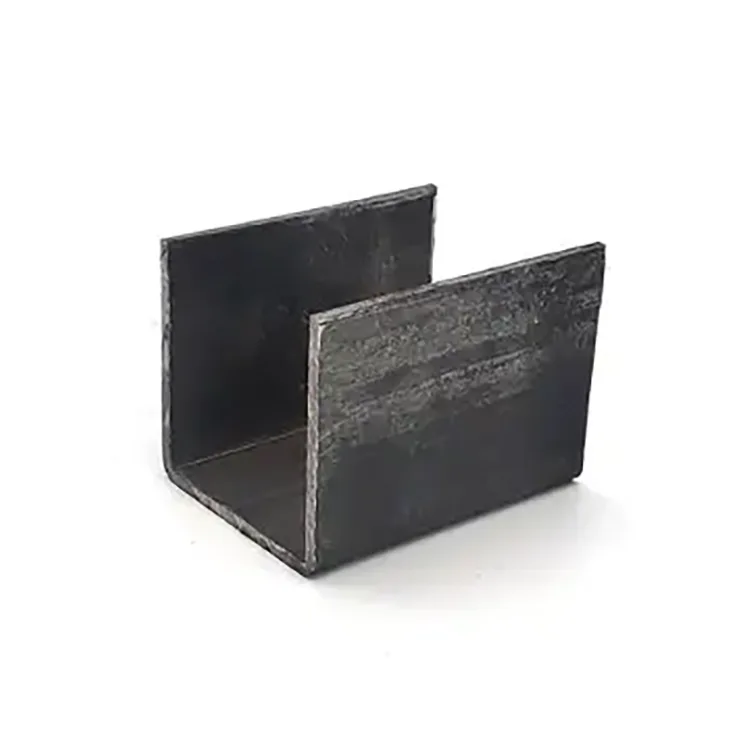

Kaltgeformter U-Kanal

Der kaltgeformte U-Kanal wurde für Projekte entwickelt, bei denen herkömmlicher Kanalstahl zu schwer und zu teuer ist, während quadratische oder rechteckige Rohre teurer oder weniger bequem zu befestigen und zu positionieren sind. Der Abschnitt wird aus Qualitätsbandstahl durch integrierte Kaltumformung bei Raumtemperatur hergestellt und verfügt über eine regelmäßige U-förmige Nut, einen offenen Zugang und eine genaue Positionierung.

Im Vergleich zu C- und Z-Profilen, die hauptsächlich als Dach- und Wandpfetten verwendet werden, eignet sich U-Profilstahl besser für Stützen, Befestigungskanäle, Gerätesockel, eingebettete Teile, Rohrhalterungen, Führungsstrukturen und Gehäuserahmen. Durch die offene Nut lässt es sich zudem bequem verschrauben, klemmen, führen und bei der Montage positionieren.

Aus diesem Grund eignet es sich besonders für trockene Innenwerkstätten, geschlossene Fabriken und andere nicht korrosive Umgebungen ohne Regen, Salzsprühnebel oder Säure- und Laugenbelastung, insbesondere dort, wo Materialkosten und Installationseffizienz kontrolliert werden müssen.

Technische Spezifikationen

Standardproduktionsprozess

Die Produktion beginnt mit der Eingangskontrolle des Stahlcoils, gefolgt von einer automatischen Nivellierung und Ausrichtung, um Materialspannungen abzubauen. Das Band durchläuft dann mehrere Rollformstationen, um nach und nach den U-förmigen Abschnitt zu erzeugen, gefolgt von präziser Formatzumessung, Servo-CNC-Schneiden mit fester Länge und optionalem automatischem Stanzen oder Eckenschneiden.

Die fertigen Profile werden vor der vollständigen Sicht- und Maßkontrolle, Bündelung und Lagerung noch einmal gerichtet.

Inspektion von Stahlcoils → Nivellieren und Richten → progressives Kaltwalzen → Formatieren von U-Profilen → CNC-Schneiden fester Länge → Stanzen/Eckenschneiden → sekundäres Richten → Maß- und Sichtprüfung → Bündelung und Lagerung

Im Gegensatz zu warmgewalzten Profilen kommt bei diesem Verfahren kein Hochtemperaturwalzschritt zum Einsatz. Es ermöglicht die Kontrolle der Profilabmessungen, der Geradheit, der Lochpositionen und der Kantengeometrie während der kontinuierlichen Umformung, was für Projekte nützlich ist, die eine genaue Montage erfordern.

Was U-Profilstahl anders macht

Leichtes Design mit geringeren Gesamtkosten

Durch die Kaltumformung wird die Festigkeit des Stahls durch Kaltverfestigung erhöht, sodass bei geeigneten Anwendungen ein Abschnitt mit dünnerer Wand anstelle eines schwereren herkömmlichen Kanals verwendet werden kann. Das Ergebnis ist ein geringerer Stahlverbrauch und geringere Transport-, Hebe- und Installationskosten.

Bei typischen leichten und mittleren Stützanwendungen kann die kaltgeformte Konstruktion mehr als 30 % leichter sein als herkömmlicher Kanalstahl, was zur Reduzierung der Material-, Fracht- und Arbeitskosten beiträgt.

U-förmige Nut zur Befestigung und Positionierung

Der offene U-förmige Abschnitt ist einer seiner wesentlichen praktischen Vorteile. Es bietet eine praktische Oberfläche für die Schlitzbefestigung, Führung, Begrenzung, Gerätepositionierung, Rohrklemmung und eingebettete Konstruktion.

Auch hierin unterscheidet sich der Querschnitt von C- und Z-Stahl. C- und Z-Profile werden üblicherweise für Pfetten verwendet, während U-Profilstahl häufiger verwendet wird, wenn das Profil selbst als Stütze, Basis, Führung oder Befestigungskanal fungieren muss.

Maßgenauigkeit für die direkte Montage

Die Profile werden auf einer automatischen Rollformlinie geformt und durchlaufen Kalibrier- und Richtprozesse. Dies trägt dazu bei, konsistente Abschnittsabmessungen, gerade Kanten und kontrollierte Verdrehungen beizubehalten.

Bei Projekten mit vorgestanzten Löchern oder Bauteilen mit fester Länge besteht das Ziel darin, Komponenten zu liefern, die direkt zusammengebaut werden können, anstatt vor Ort immer wieder zugeschnitten oder korrigiert zu werden.

Einfaches Schneiden, Schweißen und Bohren

Die Oberfläche aus naturschwarzem Stahl weist keine galvanische Beschichtung auf, die beim Schneiden oder Schweißen berücksichtigt werden muss. Das Material kann je nach Fertigungsanforderung geschnitten, gebohrt, geschweißt oder gebogen werden.

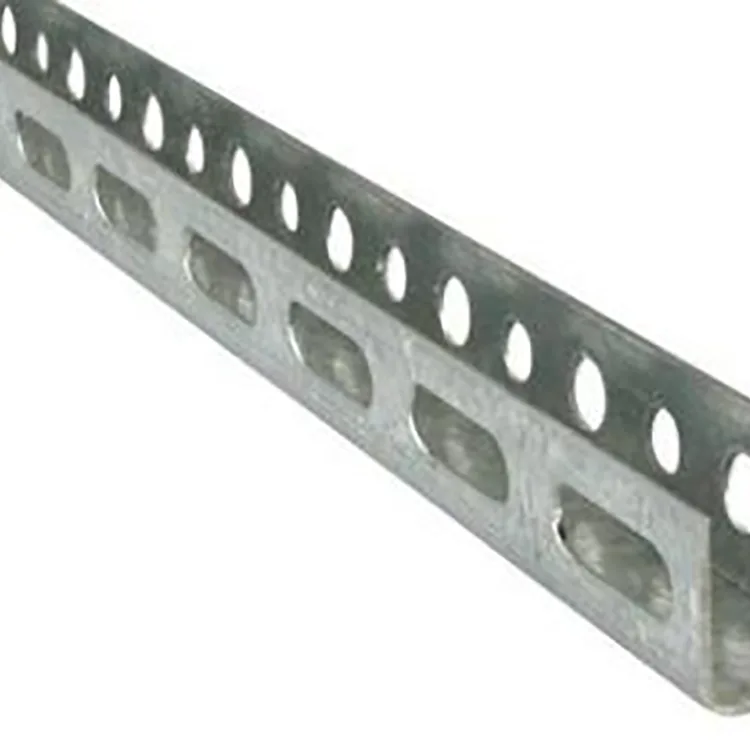

Vorgestanzte Löcher, Schlitze, Eckschnitte und Abschnitte mit fester Länge können auch vor dem Versand hergestellt werden, wodurch der Aufwand für die Bearbeitung vor Ort bei Renovierungs- und Ausrüstungsunterstützungsprojekten reduziert wird.

Sauberer Abschnitt und regelmäßiges Erscheinungsbild

Ein richtig geformtes U-Profil hat eine ebene Oberfläche, regelmäßige Kanten und eine einheitliche Geometrie. Nach der Montage können die Bauteile gleichmäßige Fugen und ein gepflegtes Gesamtbild beibehalten und eignen sich daher nicht nur für funktionale Stahlkonstruktionen, sondern auch für sichtbare Innenkonstruktionen, Werkstätten und Ausstellungs- oder Ausstellungsräume.

Häufige Projektprobleme lösen

Geringere Material- und Installationskosten:

Das kaltgeformte dünnwandige Design kann das Gewicht im Vergleich zu herkömmlichem Kanalstahl um mehr als 30 % reduzieren, was zu geringeren Transport-, Hebe- und Arbeitskosten führen kann.

Weniger Website-Korrektur:

CNC-Rollformen und Richten sorgen für gleichbleibende Abmessungen und Geradheit und tragen dazu bei, Schnitt-, Bohr- und Korrekturarbeiten nach der Lieferung zu reduzieren.

Schnellere Installation:

Die standardmäßige U-förmige Nut kann direkt zum Fixieren, Führen, Stützen und Positionieren verwendet werden. Mit vorgestanzten Löchern oder Schlitzen können viele Komponenten ohne zusätzliche Herstellung vor Ort zusammengebaut werden.

Bessere Passform für Leichtbaukonstruktionen:

Die Kaltverfestigung verbessert die Festigkeit des geformten Profils und macht es für leichte und mittelschwere Träger, Gerätehalterungen, Rohrhalterungen und Gehäusekonstruktionen geeignet, wenn das Profil entsprechend der Belastung richtig ausgewählt wird.

Echte Projektanwendungen

Fall 1: Geräteunterstützungssystem für eine intelligente Fertigungswerkstatt

Das Projekt umfasste eine moderne, intelligente Produktionswerkstatt mit einem trockenen, staubkontrollierten Innenklima. Der Kunde benötigte eine große Anzahl an Gerätebefestigungshalterungen und Rohrstützrahmen mit Anforderungen an strukturelle Stabilität, hohe Ebenheit und kontrollierte Projektkosten.

Das ausgewählte Material war kaltgeformtes U-Profil Q235B, U100–U140, mit 1,5–2,0 mm Wandstärke und vorgestanzten Positionierungslöchern.

Die U-förmige Nut erfüllte die Anforderungen an die Gerätepositionierung und Rohrbefestigung ohne zusätzliche Schweißarbeiten vor Ort. Die Installationseffizienz stieg um 40 %, während die leichte Bauweise den Transport- und Hebeaufwand reduzierte. Im Vergleich zur herkömmlichen Kanalstahllösung konnten die Gesamtprojektkosten um 23 % gesenkt werden.

Die hohe Ebenheit des Profils trug auch dazu bei, Installationsabweichungen um die Ausrüstung herum zu verhindern. Das fertiggestellte Trägersystem blieb stabil und frei von Lockerungen, mit einem ordentlichen Werkstattlayout und einer einmaligen Projektabnahme.

Fall 2: Innenstrukturelle Modernisierung einer älteren Fabrik

Eine ältere Industriefabrik benötigte neue Innentrennwände, Gerätestützen und Rohrbefestigungskonstruktionen. Aufgrund der begrenzten Tragfähigkeit des Bestandsgebäudes waren schwere Stahlprofile für die Sanierung nicht geeignet.

Das Projekt verwendete kaltgeformte U-Profile Q235B in mehreren Größen entsprechend den unterschiedlichen Unterstützungsanforderungen.

Das Leichtbauteil trug dazu bei, die Belastungsbeschränkungen des Bestandsgebäudes zu erfüllen, ohne die strukturelle Belastung unnötig zu erhöhen. Aufgrund seiner kompakten Form ließ es sich auch leichter in engen Bereichen rund um vorhandene Geräte und Rohrleitungen installieren.

Nach der Installation boten die verbesserten Strukturen stabilen Halt und sorgten gleichzeitig für ein sauberes Layout, sodass sich der U-Kanal für die leichte Fabriksanierung im Innenbereich eignet.

So wählen Sie den richtigen U-Kanal aus

Nach Umgebung:

Es wird hauptsächlich für trockene, belüftete Innenräume ohne direkten Regen oder korrosive Einwirkung empfohlen. Bei feuchten Werkstätten sollte über eine zusätzliche Rostschutzgrundierung nachgedacht werden. Außenbereiche, Salzsprühnebel und stark korrosive Umgebungen erfordern eine geeignete Schutzbeschichtung oder ein anderes Stahlprofil.

Nach Material:

Q235B eignet sich für allgemeine Leuchtenhalterungen, Halterungen und Gehäusekonstruktionen. Q355B wird empfohlen, wenn eine höhere Festigkeit erforderlich ist, z. B. bei größeren Spannweiten, schwereren Gerätebasen oder Verstärkungsarbeiten.

Nach Abschnittsgröße:

U80–U120 können für kleinere Rohr- und Gerätehalterungen verwendet werden. U140–U200 eignet sich für Hauptgehäusestrukturen und Rackbasen. Für schwerere Bewehrungen und größere Untergründe können je nach tatsächlicher Belastung größere Abschnitte wie U250–U300 in Betracht gezogen werden.

Nach Wandstärke:

0,8–1,2 mm werden im Allgemeinen für leichte Positionierung und nicht tragende Anwendungen verwendet; Für normale Stützkonstruktionen sind 1,5–2,0 mm geeignet; 2,5–3,0 mm sind für schwerere Stütz- und Verstärkungsanwendungen vorgesehen.

Die endgültige Abschnittsgröße sollte anhand der Spannweite, der Last, der Befestigungsmethode und der Installationsbedingungen bestätigt werden und nicht nur anhand der Profilgröße ausgewählt werden.

Oberflächen- und Anwendungsumgebung

Das Standardprodukt wird als naturschwarzer Stahl ohne verzinkte Beschichtung geliefert. Dies erleichtert das anschließende Schneiden, Schweißen und Bohren und ermöglicht es dem Käufer, bei Bedarf eine Grundierung, Farbe oder eine andere geeignete Oberflächenbehandlung aufzutragen.

Das Produkt eignet sich am besten für:

Trockene Innenfabriken und Werkstätten

Gerätestützrahmen

Rohr- und Kabeltragkonstruktionen

Ausrüstungsbasen

Trennwände und Gehäuse für den Innenbereich

Eingebettete Stahlkomponenten

Führungs- und Positionierungsstrukturen

Sanierungsprojekte für Leichtbaustahl

Für Außenanlagen, Küstengebiete, anhaltende Luftfeuchtigkeit oder Umgebungen, die Säuren und Laugen ausgesetzt sind, muss der Korrosionsschutz vor der Produktion festgelegt werden.

Kundenspezifische Verarbeitung und Massenlieferung

Der U-Kanal kann gemäß Projektzeichnungen hergestellt werden und ist nicht auf Standardgrößen beschränkt. Zu den verfügbaren Verarbeitungsmöglichkeiten gehören vorgestanzte Löcher, Schlitze, Eckenschneiden, Winkelschneiden, Schneiden mit fester Länge und nicht standardmäßige Abmessungen.

Bei Projekten, bei denen wiederholte Stützkomponenten zum Einsatz kommen, kann die Vorverarbeitung das Schneiden und Bohren vor Ort reduzieren. Käufer können bei der Angebotsanfrage Zeichnungen, Abschnittsabmessungen, Lochabstände, Längenanforderungen und Materialqualität bereitstellen.

Bei größeren Bestellungen kann die Produktion entsprechend der erforderlichen Größenkombination und dem Lieferplan arrangiert werden, wobei vor der Bündelung und dem Versand eine Maßprüfung durchgeführt wird.

Qualitätskontrolle im Werk

Die Qualitätskontrolle beginnt beim eingehenden Stahlcoil, wo vor dem Formen die Materialqualität und die grundlegenden Maßbedingungen überprüft werden.

Während der Produktion sind die wichtigsten Kontrollpunkte die Bandnivellierung, die Profilierstabilität, die Profilabmessungen, die Geradheit, die Lochposition und die Schnittlänge. Nach der Umformung werden die Profile einem zweiten Richten und einer abschließenden Sicht- und Maßkontrolle unterzogen.

Besonderes Augenmerk wird auf Verdrehung, Verformung, Kantenzustand und Konsistenz zwischen den Chargen gelegt. Bei vorgestanzten Produkten werden auch Lochposition und -abstand überprüft, da diese Maße sich direkt auf die Installation auswirken.

Dieser Produktionsansatz ist wichtig für Projekte, bei denen der gelieferte U-Kanal den Zeichnungen entsprechen und ohne wiederholte Korrekturen vor Ort mit anderen gefertigten Komponenten zusammengebaut werden muss.

FAQ

F1: Ist kaltgeformtes U-Profil stärker als gewöhnlicher U-Profilstahl?

Bei geeigneten Anwendungen mit leichter und mittlerer Belastung führt die Kaltumformung zu einer Kaltverfestigung und kann dem umgeformten Material eine höhere Festigkeit verleihen. Bei richtiger Auswahl und Installation ist das Profil außerdem maßhaltig und verformungsbeständig. Bei stark belasteten Primärstrukturen sollte anhand der erforderlichen Lastberechnung ermittelt werden, ob ein schwererer Kanal oder ein hochfester Abschnitt erforderlich ist.

F2: Kann ein U-Profil den herkömmlichen U-Profilstahl ersetzen?

Es kann herkömmlichen Kanalstahl in vielen leichten und mittelschweren Anwendungen wie Stützen, Halterungen, Gehäusen, eingebetteten Strukturen und Gerätesockeln ersetzen. Es sollte nicht automatisch schwere Hauptträger oder Strukturen ersetzen, die starken Stößen oder Einzellasten ausgesetzt sind.

F3: Können Sie Löcher vorstanzen und nicht standardmäßige Längen zuschneiden?

Ja. Vorstanzen, Eckenschneiden, Schlitzen, Winkelschneiden und nicht standardmäßige Fixlängen können nach Zeichnung hergestellt werden. Dadurch können die Komponenten montagefertig geliefert werden.

F4: Was ist der Unterschied zwischen U-Profil- und C/Z-Pfettenabschnitten?

C- und Z-Profile werden hauptsächlich für Dach- und Wandpfetten verwendet. U-Profile werden häufiger für Stützen, Sockel, eingebettete Teile, Befestigungskanäle, Führungen und Positionierungsstrukturen verwendet. Die Auswahl sollte sich an der tatsächlichen Strukturfunktion orientieren.

F5: Verdreht oder verformt sich kaltgeformtes U-Profil leicht?

Ein ordnungsgemäß hergestellter Abschnitt durchläuft mehrere Durchgänge zum Formen, Kalibrieren und Richten, um Verdrehungen und Verformungen innerhalb der geltenden Standardanforderungen zu kontrollieren. Das richtige Material, die richtige Wandstärke, die Querschnittsgröße und die Installationsmethode sind ebenfalls wichtig für die Aufrechterhaltung der Dimensionsstabilität im Betrieb.

F6: Was ist besser, Q235B oder Q355B?

Q235B eignet sich für allgemeine Lichtunterstützungs- und Gehäuseanwendungen. Q355B bietet eine höhere Festigkeit und eignet sich besser für schwerere Gerätebasen, größere Spannweiten und Verstärkungsarbeiten, wenn die strukturelle Konstruktion dies erfordert.

F7: Kann die Oberfläche verzinkt oder lackiert werden?

Ja. Das Standardprodukt besteht aus naturschwarzem Stahl und kann daher je nach Projektumgebung und Korrosionsanforderungen mit geeigneter Grundierung, Farbe, Pulverbeschichtung oder Verzinkung bearbeitet werden.
