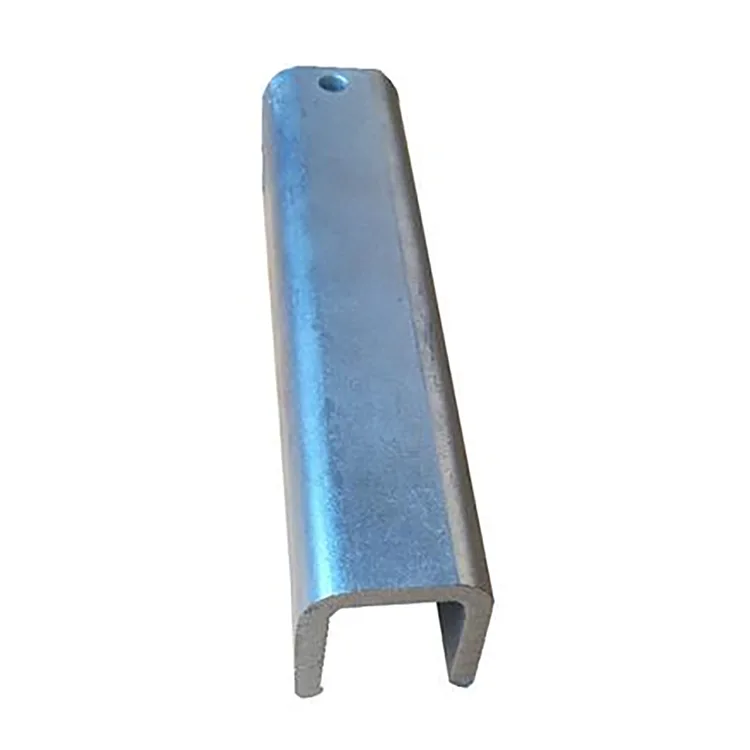

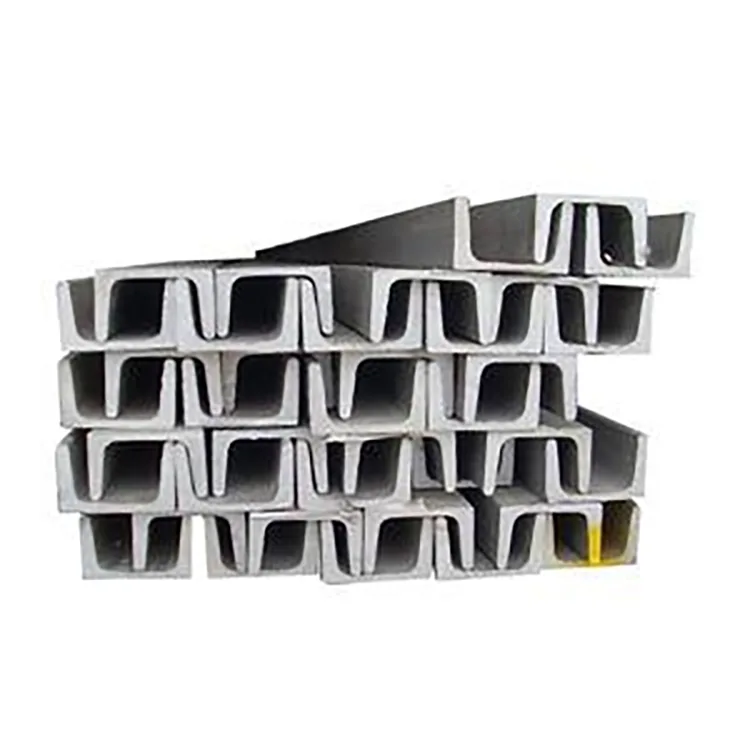

Verzinkter U-Kanal

Ein verzinktes U-Profil wird ausgewählt, wenn ein Projekt anstelle eines geschlossenen Rohrs oder einer herkömmlichen C/Z-Pfette ein offenes Stahlprofil zum Befestigen, Positionieren oder Stützen von Komponenten im Freien benötigt.

Der U-förmige Abschnitt schafft eine durchgehende Basis und seitliche Flansche zum Verschrauben, Klemmen und Verbinden. Es wird häufig für Gerätesockel, Rohrstützen, Photovoltaikkonstruktionen, Außenrahmen, eingebettete Stützen und kommunale Anlagen verwendet.

Die Fertigungsreihenfolge ist wichtig. Das Stahlband wird zunächst rollgeformt in das gewünschte U-Profil, anschließend erfolgt das Schneiden und Stanzen. Anschließend wird der fertige Abschnitt chemisch vorbehandelt und feuerverzinkt. Dieser Ansatz vermeidet das Biegen eines verzinkten Streifens in die endgültige Form und bietet Zinkschutz für den geformten Abschnitt, einschließlich der Innenseite des U-Kanals.

Bei Projekten im Außenbereich lautet die richtige Kombination nicht einfach „dickeres Zink = besser“. Die Abschnittsgröße, die Stahlsorte, die Wandstärke, die strukturelle Belastung, die Expositionsumgebung und die erwartete Betriebsdauer sollten gemeinsam berücksichtigt werden.

Abschnitt „Geometrieangelegenheiten“.

Der Hauptvorteil eines U-Profils ist seine offene Geometrie.

Das Unterteil bietet eine durchgehende Auflagefläche, während die beiden Seitenflansche für Schraubverbindungen, Klemmen, Halterungen und Positionierungskomponenten genutzt werden können. Dies macht es nützlich, wenn Installateure Zugriff auf den Anschluss von der offenen Seite benötigen.

Im Vergleich zu einem C- oder Z-Profil eignet sich ein U-Kanal im Allgemeinen besser für Gerätesockel, Rohrhalterungen und Positionierungsstrukturen. C- und Z-Profile werden häufiger aufgrund ihres strukturellen Verhaltens als Pfetten oder Rahmenelemente ausgewählt.

Bei einem Projekt mit Photovoltaikanlagen, Außenrohrleitungen oder Maschinenstützen kann das U-Profil daher den Bedarf an zusätzlich gefertigten Halterungen reduzieren.

Technische Spezifikationen

Warum zuerst formen und später galvanisieren?

Bei diesem Produkttyp sollten die Umformung und die meisten Fertigungsschritte vor der Feuerverzinkung abgeschlossen sein.

Der Produktionsweg ist:

Stahlbandinspektion → Richten → U-Profil-Rollformen → CNC-Schneiden → Stanzen und Eckenbearbeitung → Richten → Entfetten → Beizen → Flussmittel → Trocknen → Feuerverzinken → Abkühlen/Passivieren → Zinkinspektion → Endkontrolle → Verpacken

Diese Reihenfolge ermöglicht es dem Hersteller, die endgültigen Abmessungen des U-Profils vor dem Verzinken zu kontrollieren.

Dies bedeutet auch, dass Löcher, Ecken und die Innenseite des geformten Profils als Teil des fertigen Abschnitts behandelt werden, anstatt sich auf eine Beschichtung zu verlassen, die nachfolgende Umformvorgänge überstehen muss.

Nach dem Verzinken sollte unnötiges Biegen oder starkes Umformen vermieden werden. Wenn das Material auf der Baustelle geschweißt oder geschnitten werden muss, sollte der beschädigte Zinkbereich gereinigt und mit einer geeigneten zinkreichen Beschichtung repariert werden.

Auswahl der Zinkbeschichtung

Die Zinkbeschichtung sollte auf die tatsächliche Korrosionsumgebung abgestimmt sein.

85 μm+ eignet sich als Ausgangsspezifikation für gewöhnliche Außenanwendungen in Binnengebieten, wo die Exposition relativ moderat ist.

Bei 120–180 μm kann die Beschichtung für feuchte Fabriken, Landwirtschafts- und Viehhaltungsanlagen, Anlagen am Flussufer und andere Standorte mit anhaltender Feuchtigkeit in Betracht gezogen werden.

Bei 200–275 μm ist die schwerere Beschichtung für Projekte mit stärkerer Korrosionsanfälligkeit gedacht, wie z. B. Küstengebiete, Häfen, Chemieanlagen und Abwasserumgebungen. Die genaue Beschichtungsanforderung sollte dennoch anhand der Korrosionskategorie des Projekts und der geltenden Spezifikation bestätigt werden.

Eine dickere Zinkschicht gleicht einen zu kleinen Stahlabschnitt nicht aus. Korrosionsschutz und konstruktives Design sollten getrennt bewertet werden.

Q235B oder Q355B?

Die Stahlsorte sollte sich an der strukturellen Belastung und nicht am Zinkbedarf orientieren.

Q235B ist eine praktische Wahl für gängige Gerätehalterungen, Außenhalterungen, Rohrhalterungen, Photovoltaik-Hilfskonstruktionen und allgemeine kommunale Anwendungen.

Q355B eignet sich besser für Anwendungen mit höherer Belastung, wie z. B. große Gerätebasen, schwerere Stützstrukturen, starke Wind- oder Schneeverhältnisse und Projekte, bei denen die Strukturkonstruktion höherfesten Stahl erfordert.

Für die gelieferte Produktreihe wird beschrieben, dass Q355B unter anwendbaren Konstruktionsbedingungen eine etwa 30 % höhere Tragfähigkeit bei gleicher Abschnittsgröße bietet. Dies sollte als Projekt-/Entwurfsvergleich und nicht als allgemeine Ersetzungsregel betrachtet werden; Der letzte Abschnitt sollte anhand der technischen Belastung überprüft werden.

U-Kanalgröße und Wandstärke

Die Baureihe U80–U300 ermöglicht die Anpassung des Profils an unterschiedliche Stützlasten.

U80–U120 kann für Lichtleiterhalterungen, kleine Gerätehalterungen, Positionierungskomponenten und sekundäre Gewächshausstrukturen verwendet werden.

U140–U200 deckt viele gängige Outdoor-Unterstützungsanwendungen ab, darunter Photovoltaik-Hilfskonstruktionen, Gerätebasen und kommunale Anlagen.

U220–U300 eignet sich besser für schwerere Gerätebasen, größere Stützstrukturen und Projekte, die eine größere Abschnittskapazität erfordern.

Für Wandstärke:

1,2–1,4 mm: leichte Halterungen, Positionierungselemente und nicht primäre Stützanwendungen

1,5–2,0 mm: üblicher Bereich für Stützkonstruktionen und Gerätesockel im Außenbereich

2,2–3,0 mm: schwerere Lasten, große Stützen, Gebiete mit starkem Wind/Schnee und Anwendungen, die eine höhere Verformungsbeständigkeit erfordern

Die endgültige Dicke sollte aus der tatsächlichen Spannweite, der Verbindungsmethode und der aufgebrachten Last berechnet werden.

Anwendungen

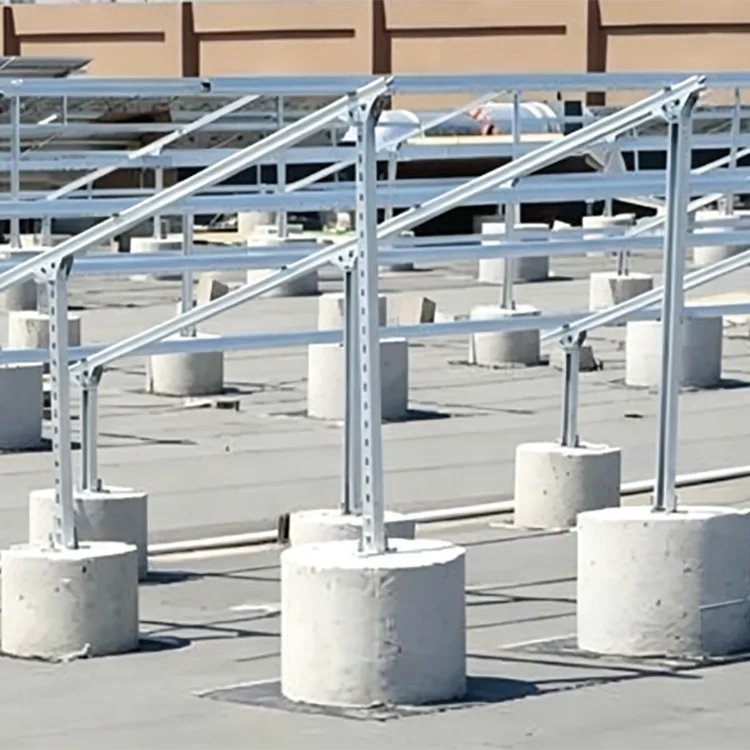

Photovoltaik- und Windkraftanlagen

Verzinkte U-Profile können für Gerätesockel, Befestigungselemente, Positionierungsstrukturen und Hilfsstützen in Außenanlagen für erneuerbare Energien verwendet werden. Wenn für ein Projekt eine Planungsdauer von 25 Jahren gilt, sollte die Zinkbeschichtung entsprechend der tatsächlichen Umweltbelastung ausgewählt werden, anstatt für jeden Standort die gleiche Beschichtung festzulegen.

Küsten- und Hafengebiete

Salznebel und anhaltende Feuchtigkeit beschleunigen die Korrosion auf freiliegendem Stahl. U-förmige verzinkte Profile mit einer stärkeren Beschichtung können für Geräteträger im Außenbereich, eingebettete Sockel und Befestigungskonstruktionen verwendet werden, wenn die Profilgeometrie geeignet ist.

Viehzucht und landwirtschaftliche Einrichtungen

Lüftungssysteme, Rohrleitungen, Geräteträger und Gewächshauskonstruktionen können hoher Luftfeuchtigkeit und ammoniakhaltiger Atmosphäre ausgesetzt sein. Unter diesen Bedingungen bietet verzinkter Stahl einen besseren Korrosionsschutz als ungeschützter schwarzer Stahl.

Chemie- und Abwasseranlagen

Geräteträger, Rohrbefestigungsstrukturen und Außenrahmen können von der Feuerverzinkung profitieren, wenn die Umgebung mit verzinktem Stahl verträglich ist. Bei hochaggressiver chemischer Belastung sollte das komplette Korrosionsschutzsystem entsprechend dem chemischen Medium spezifiziert werden.

Kommunale Außenanlagen

Zu den Anwendungen gehören Leitplankensockel, beleuchtungsbezogene Stützen, Befestigungsstrukturen für Verkehrsgeräte, Landschaftsrahmen und andere Stahlkomponenten für den Außenbereich.

Fabrik-Außenstützen

Es kann für freiliegende Rohrleitungen, Gerätehalterungen, externe Befestigungsstrukturen und Versorgungshalterungen rund um Industrieanlagen verwendet werden.

Zwei typische Projektanwendungen

Küstenindustriepark

Für ein Außenprojekt zur Geräteunterstützung, etwa 2 km von der Küste entfernt, wurde das verzinkte U-Profil Q355B mit einer 220 μm Zinkbeschichtung für Gerätestützen und eingebettete Sockel ausgewählt. Aufgrund der Salzsprühnebelbelastung wurde die schwerere Beschichtung gewählt, während für die strukturelle Belastungsanforderung der höherfeste Stahl verwendet wurde. Das U-Profil vereinfachte außerdem die Positionierung der Geräte und die Schraubverbindungen.

Modernisierung der Viehhaltungsanlage

Eine große Schweine- und Geflügelfarm benötigte korrosionsbeständige Stützelemente für Geräte und Rohrleitungen in einer Umgebung mit hoher Luftfeuchtigkeit und Ammoniakexposition. Für die Tragkonstruktionen und Befestigungselemente wurden verzinkte U-Profile Q235B verwendet. Das offene Profil ermöglichte eine bequeme Installation und Einstellung, während die verzinkte Oberfläche die Notwendigkeit einer wiederholten Korrosionsbehandlung reduzierte.

Wo verzinktes U-Profil nicht die beste Wahl ist

Ein U-Profil sollte nicht automatisch jedes zweite Stahlprofil ersetzen.

Für Dachpfetten bieten C- oder Z-Profile möglicherweise eine geeignetere strukturelle Konfiguration.

Für geschlossene Bauteile, bei denen Torsionsfestigkeit, geschlossene Geometrie oder Aussehen wichtig sind, können quadratische oder rechteckige Hohlprofile vorzuziehen sein.

Für trockene Innenanwendungen können unbeschichtete kaltgeformte U-Profile wirtschaftlicher sein, wenn kein Korrosionsschutz erforderlich ist.

In hochaggressiven chemischen Umgebungen bietet die Feuerverzinkung allein möglicherweise nicht den erforderlichen Schutz. Vor der Materialauswahl sollten das chemische Medium, die Konzentration, die Temperatur und die Einwirkzeit überprüft werden.

Verzinktes U-Profil vs. schwarzes U-Profil

Die Grundgeometrie des U-Profils kann gleich bleiben, die Einsatzbedingungen sind jedoch unterschiedlich.

Qualitätskontrolle vor der Lieferung

Die Inspektion sollte sowohl den Stahlabschnitt als auch die Verzinkungsqualität umfassen.

Vor dem Verzinken wird das U-Profil auf Querschnittsmaße, Geradheit, Verdrehung, Lochlage und Schnittgenauigkeit geprüft. Dies ist wichtig, da die Zinkbeschichtung die beim Rollformen entstehenden Maßprobleme nicht korrigiert.

Nach dem Verzinken prüfen Prüfer die Oberfläche auf blanke Stellen, übermäßige Zinkablagerungen, Abblättern, Risse und andere sichtbare Mängel. Die Dicke der Zinkschicht kann gemäß der vereinbarten Prüfmethode gemessen werden.

Für Projektaufträge können Materialzertifikate, Maßkontrollprotokolle, Ergebnisse der Verzinkungskontrolle und andere Qualitätsdokumentationen entsprechend den Anforderungen des Käufers bereitgestellt werden.

Verarbeitung und kundenspezifische Fertigung

Der U-Kanal kann standardmäßig als gerader Abschnitt geliefert oder vor dem Verzinken bearbeitet werden.

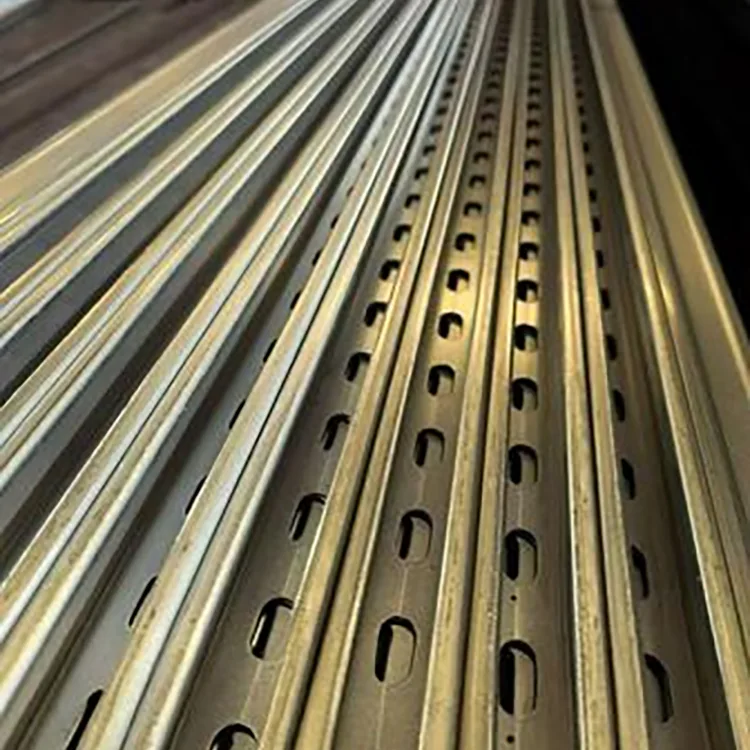

Zu den typischen kundenspezifischen Vorgängen gehören das Schneiden fester Längen, das Stanzen, das Schneiden von Ecken, das Positionieren von Löchern und die Herstellung nicht standardmäßiger Abschnitte. Die Durchführung dieser Vorgänge vor dem Verzinken trägt dazu bei, dass die bearbeiteten Bereiche durch die endgültige Zinkbeschichtung geschützt bleiben.

Bei größeren Projekten sollten Käufer die Schnittzeichnung zusammen mit dem Lochmuster, der erforderlichen Länge, der Stahlsorte, der Wandstärke und der Korrosionsumgebung bereitstellen. Dadurch kann der Hersteller die fertige Spezifikation angeben und nicht nur das rohe U-Profil.

Checkliste für die Beschaffung

Bevor Sie eine Bestellung aufgeben, bestätigen Sie diese Punkte:

1.U-Abschnittsgröße: U80–U300 oder eine projektspezifische Abmessung.

2.Stahlsorte: Q235B oder Q355B.

3.Wandstärke: basierend auf struktureller Belastung und Spannweite.

4. Zinkbeschichtung: 85 μm+, 120–180 μm oder 200–275 μm je nach Belichtung.

5. Lochmuster: Durchmesser, Abstand und Position, falls Vorstanzen erforderlich ist.

6.Länge: Standard- oder projektspezifische feste Länge.

7. Anwendbarer Standard: aktuelle Projektspezifikation und erforderlicher Verzinkungsstandard.

8. Inspektionsdokumente: Materialzertifikat, Maßkontrolle und Zinkbeschichtungsbericht, sofern erforderlich.

Diese Informationen reichen aus, um den häufigsten Kauffehler zu vermeiden: verzinkte U-Profile nur nach Preis pro Tonne zu vergleichen und dabei Stahlsorte, Wandstärke und Zinkbeschichtung außer Acht zu lassen.

FAQ

F1: Kann die Innenseite des U-Profils verzinkt werden?

Ja. Das Produkt wird zunächst geformt und anschließend feuerverzinkt, sodass der U-förmige Abschnitt als fertiges Profil verzinkt wird. Die tatsächliche Beschichtungsdeckung sollte gemäß den vereinbarten Inspektionsanforderungen überprüft werden.

F2: Warum wird die Umformung vor dem Verzinken bevorzugt?

Dadurch wird vermieden, dass eine fertige Zinkbeschichtung mechanisch in die endgültige U-Form gebracht wird. Vor dem Verzinken können Schneid-, Stanz- und größere Umformarbeiten durchgeführt werden, gefolgt von der abschließenden Korrosionsschutzbehandlung.

F3: Wird die verzinkte Beschichtung durch Schweißen beschädigt?

Die Zinkbeschichtung um eine Schweißnaht herum wird durch die Schweißhitze beeinträchtigt. Nach dem Schweißen sollte der Bereich gereinigt und mit einer geeigneten zinkreichen Beschichtung repariert werden.

F4: Kann U-Kanal für 25-jährige Photovoltaikprojekte verwendet werden?

Es kann dort eingesetzt werden, wo der Abschnitt und das Korrosionssystem den Projektanforderungen entsprechen. Für Küstenstandorte oder stark korrosive Standorte sollten eine stärkere Zinkbeschichtung und möglicherweise ein zusätzliches Schutzsystem in Betracht gezogen werden.

F5: Was ist besser für den Außenbereich geeignet, Q235B oder Q355B?

Keine der Noten ist allgemein besser. Q235B ist für viele Strukturen mit normaler Belastung geeignet, während Q355B gewählt wird, wenn eine höhere strukturelle Festigkeit erforderlich ist. Die Note sollte der technischen Berechnung folgen.

F6: Was ist der Unterschied zwischen U-Kanal und C-Kanal?

U-Profile werden üblicherweise für Sockel, Befestigungs-, Positionierungs- und Stützkonstruktionen verwendet, wobei ihr offenes Profil für Verbindungen geeignet ist. C-Profile werden häufiger als Strukturrahmen oder Pfettenabschnitt verwendet. Die richtige Wahl hängt vom Lastpfad und der Anschlusskonstruktion ab.

F7: Können nicht standardmäßige U-Kanalgrößen hergestellt werden?

Ja. Nicht standardmäßige Abschnittsabmessungen, Wandstärken, Längen und Lochmuster können auf der Grundlage von Zeichnungen und Projektanforderungen besprochen werden.

F8: Ist verzinktes U-Profil für Küstengebiete geeignet?

Ja, sofern die Zinkbeschichtung und die strukturellen Spezifikationen für die tatsächliche Korrosionsumgebung ausgewählt werden. Bei starker Salznebelbelastung kann zusammen mit den Korrosionsschutzanforderungen des Projekts eine schwerere Beschichtung, z. B. 200–275 μm, in Betracht gezogen werden.
