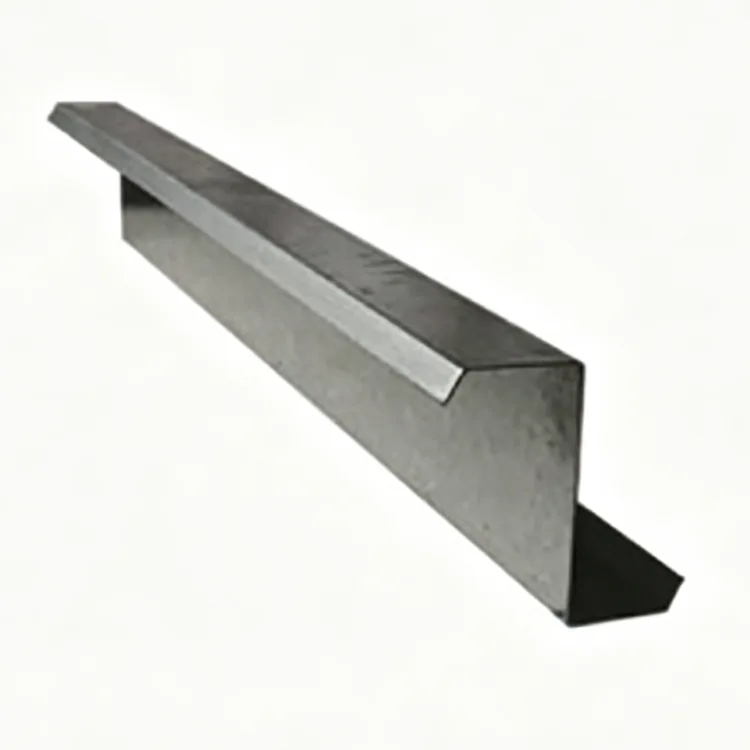

Kaltgeformter Z-Profilstahl

Kaltgeformter Z-Profilstahl ist ein kaltgeformter dünnwandiger Stahlabschnitt, der aus warmgewalztem Stahlband durch kontinuierliches Walzformen bei Raumtemperatur hergestellt wird. Das Band durchläuft mehrere Umformgerüste und wird nach und nach ohne Hochtemperatur-Warmwalzstufe zu einem Z-Profil umgeformt.

Der Kaltumformprozess verbessert die Maßhaltigkeit und führt außerdem zu einer Kaltverfestigung des Stahls. Das resultierende Profil kombiniert ein relativ geringes Gewicht mit einer guten Biegeleistung und wird daher häufig für Dach- und Wandpfetten in leichten Stahlkonstruktionen verwendet.

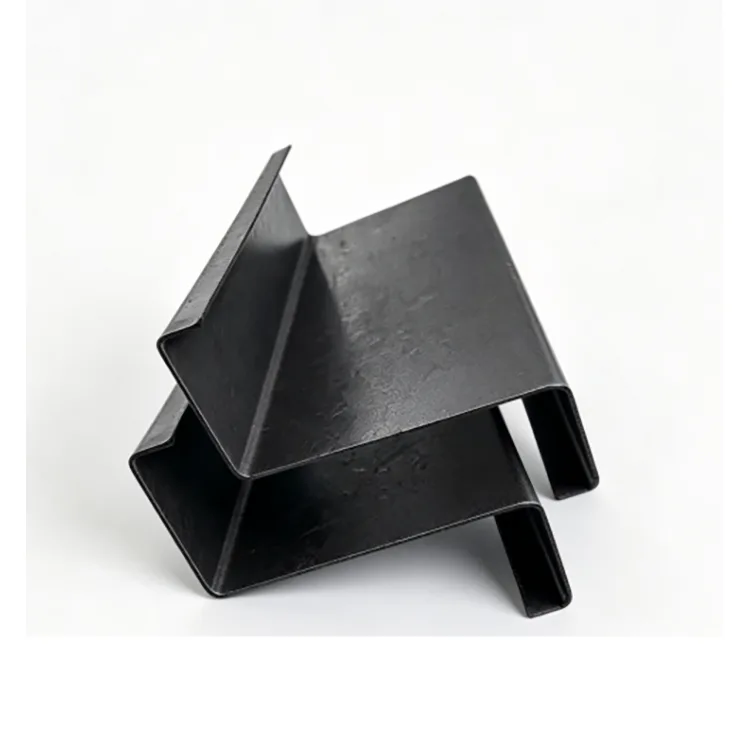

Das Z-förmige Profil hat einen weiteren praktischen Vorteil: Durch die versetzten Flansche können benachbarte Pfetten überlappt werden. Dies ist besonders nützlich bei Dächern mit großer Neigung, bei denen durchgehende Pfettenanordnungen rund um den First erforderlich sind.

Empfohlene Umgebung: geschlossene Innengebäude, trockene Werkstätten und Lagerhallen ohne direkten Regen, Salznebel, saure oder alkalische korrosive Feuchtigkeit.

Produktionsprozess

Die Produktionslinie beginnt mit der Eingangskontrolle des Stahlcoils. Nach dem Nivellieren und Richten durchläuft das Band mehrere Rollformstationen, wo es nach und nach in den erforderlichen Z-förmigen Abschnitt gebogen wird.

Servo-CNC-Schneiden sorgt für die vorgegebene Bauteillänge, während automatisches Stanzen entsprechend den Strukturzeichnungen hinzugefügt werden kann. Anschließend durchlaufen die fertigen Profile eine Richt- und Maßprüfung, bevor sie klassifiziert, gebündelt und gelagert werden.

Inspektion von Stahlcoils → Nivellieren und Richten → progressives Kaltwalzen → Z-Profilformen → Servo-CNC-Schneiden mit fester Länge → automatisches Stanzen → Richten → visuelle und Maßkontrolle → Bündelung und Lagerung

Da das Profil nicht durch herkömmliches Warmwalzen, sondern schrittweise geformt wird, können Abschnittsabmessungen, Geradheit und Lochpositionen während der Produktion kontinuierlich gesteuert werden.

Kernspezifikationen

Warum ein Z-Profil für Dachpfetten verwenden?

Direkte Überlappung am Dachfirst

Der offensichtlichste Unterschied zwischen einem Z-Profil und einem C-Profil ist die Form der Flansche. Das versetzte Z-Profil ermöglicht die Überlappung benachbarter Elemente, was dazu beitragen kann, die Kontinuität durch den Dachfirst hindurch aufrechtzuerhalten.

Bei Dachneigungen über 10° sind Z-Pfetten oft eine praktische Wahl, wenn überlappende Elemente Teil der Tragkonstruktion sind. Dies reduziert den Bedarf an zusätzlichem Schneiden und macht die Installation einfacher.

Gute Biegeleistung bei geringerem Gewicht

Der Z-förmige Querschnitt bietet nützliche Querschnittseigenschaften zum Biegen. In Kombination mit der Kaltverfestigung ermöglicht dies die Verwendung eines relativ dünnen Abschnitts für geeignete Dach- und Wandpfettenanwendungen.

Im Vergleich zu schwereren herkömmlichen warmgewalzten Profilen kann das geringere Gewicht den Transport-, Hebe- und Installationsaufwand reduzieren.

Konsistente Geradheit und Lochposition

Die Produktionslinie nutzt progressives Rollformen, CNC-Schneiden und anschließendes Richten. Dies hilft, die Geradheit und Verdrehung des Profils zu kontrollieren.

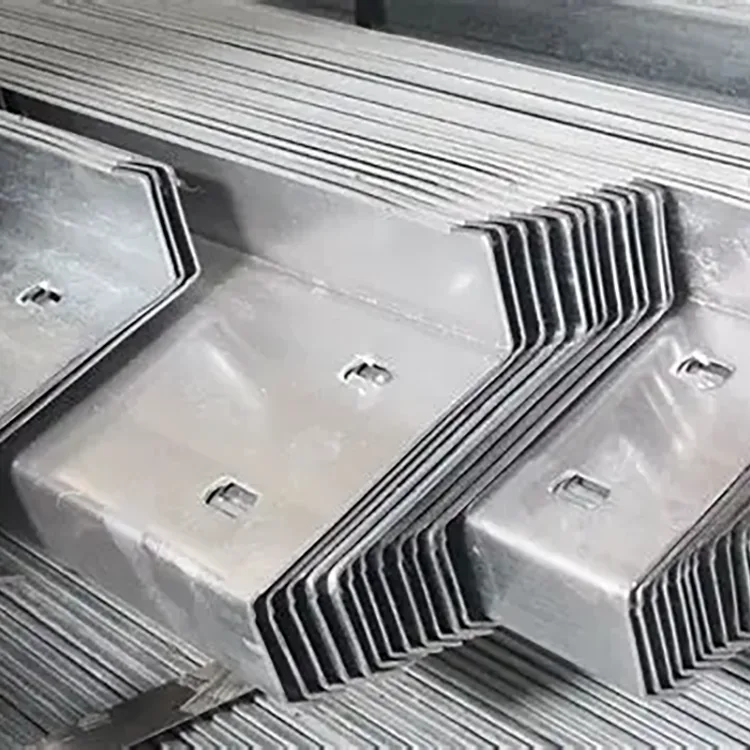

Bei Pfetten mit vorgestanzten Bolzenlöchern ist eine genaue Lochpositionierung wichtig, da Fehler die Verbindung zwischen Pfette und Hauptstahlrahmen beeinträchtigen können. Durch das Vorstanzen vor der Auslieferung kann der Schneid- und Bohraufwand vor Ort reduziert werden.

Niedrigere Kosten für trockene Innenprojekte

Das Standardprodukt wird als naturschwarzer Stahl ohne verzinkte Beschichtung geliefert. Bei trockenen, geschlossenen Innengebäuden, in denen kein zusätzlicher Korrosionsschutz erforderlich ist, werden dadurch die zusätzlichen Kosten vermieden, die mit verzinkten Z-Profilen verbunden sind.

Ist das Gebäude Regen, Kondenswasser, Salznebel oder korrosiven Medien ausgesetzt, sollte stattdessen eine korrosionsgeschützte Ausführung gewählt werden.

Bequemes Schneiden und Schweißen

Da das Standardprodukt keine galvanische Beschichtung aufweist, sind herkömmliche Schneid- und Schweißvorgänge unkompliziert. Dies ist bei Innenbau- und Renovierungsprojekten nützlich, bei denen die Mitglieder möglicherweise lokale Anpassungs- oder Verbindungsarbeiten benötigen.

Typische Anwendungen

Das Produkt wird hauptsächlich verwendet für:

Dachpfetten in Stahlleichtbauten

Lagerdächer mit großer Neigung

Dachsysteme für Industriewerkstätten

Indoor-Logistik- und Lagergebäude

Sekundärrahmen für Wände und Dach

Leichte Stahlgehäusesysteme

Renovierungsprojekte für Fabrikhallen

Es handelt sich um ein sekundäres Strukturelement wie eine Pfette und nicht um einen Ersatz für die Hauptsäulen oder Hauptträger eines Gebäudes.

Echte Projektanwendungen

Fall 1: Z-Pfetten für ein Indoor-Logistiklager mit großem Gefälle

Das Projekt umfasste eine 50.000 m² große geschlossene Logistikhalle mit einer Dachneigung von 12°. Das Gebäude war vollständig umschlossen und wurde in einem trockenen Innenklima ohne direkte Regeneinwirkung genutzt.

Die Hauptanforderungen waren eine direkte Überlappung der Pfetten am Dachfirst, kontrollierte Kosten für die Stahlkonstruktion, eine kürzere Installationszeit und ein geringeres Risiko von Ausrichtungsproblemen der Dachelemente.

Das ausgewählte Material war kaltgeformter Z-Profilstahl Q355B, Z160–Z200, mit einer Wandstärke von 1,8–2,0 mm und vorgestanzten Schraubenlöchern.

Die Z-Abschnitte könnten sich direkt überlappen, wodurch die Firstelemente durchgehend bleiben und die Schneid- und Änderungsarbeiten vor Ort reduziert werden. Die Installationszeit wurde um 30 % reduziert.

Die geringe Verdrehung der Profile trug dazu bei, dass die farbbeschichteten Stahldachpaneele gleichmäßiger aufliegen und Lücken reduziert werden, die zum Austreten von Wasser beitragen könnten. Die leichteren Elemente reduzierten auch den Transport- und Hebeaufwand, und die Gesamtkosten der Stahlkonstruktion waren 21 % niedriger als bei der Lösung aus warmgewalztem Stahl.

Das Projekt hat die Abnahme bestanden und blieb ohne Rostprobleme im Innenbetrieb.

Fall 2: Modernisierung eines leichten Stahlgehäuses in einer Industriewerkstatt

Das zweite Projekt umfasste die Renovierung einer älteren Fabrik. Im Inneren der Werkstatt waren neue leichte Stahlgehäusekonstruktionen mit einer relativ großen Dachneigung und einem trockenen, belüfteten Innenraumklima erforderlich.

Das ausgewählte Produkt war kaltgeformter Z-Profilstahl Q235B, Z120–Z140.

Die Bauteile wurden ohne aufwändige Nachbearbeitung montagefertig geliefert. Die Z-förmige überlappende Struktur passte sich der Dachneigung an und trug dazu bei, ein flaches und stabiles Gehäusesystem zu erhalten.

Die leichten Elemente trugen außerdem dazu bei, die Renovierungskosten unter Kontrolle zu halten und gleichzeitig die Installationsarbeiten innerhalb der bestehenden Fabrik zu verkürzen.

Leitfaden zur Auswahl des Z-Abschnitts

Dachneigung:

Bei Dachneigungen über 10° sind Z-Profile die bevorzugte Option, wenn überlappende Pfetten erforderlich sind. Für relativ flache Böschungen kommen je nach konstruktiver Gestaltung auch C-Pfetten in Betracht.

Materialqualität:

Q235B eignet sich für allgemeine leichte Pfetten- und Gehäuseanwendungen. Für größere Spannweiten, höhere Wind- oder Schneelasten und anspruchsvollere strukturelle Anforderungen kann Q355B zusammen mit einer geeigneten Abschnittsgröße und Wandstärke ausgewählt werden.

Abschnittsgröße:

Z100–Z140 kann für leichtere Dach- und Wandsekundärkonstruktionen in Betracht gezogen werden. Z160–Z200 eignet sich für viele Standard-Pfettenanwendungen in Lagern und Werkstätten. Z220–Z300 können dort eingesetzt werden, wo aufgrund der konstruktiven Gestaltung größere Querschnitte erforderlich sind.

Wandstärke:

Der verfügbare Bereich beträgt 1,2–3,0 mm. Die endgültige Dicke sollte anhand der Spannweite, des Pfettenabstands, der Windlast, der Schneelast, der Anschlussbedingungen und statischer Berechnungen und nicht allein anhand der Abschnittsgröße ermittelt werden.

Umfeld:

Für trockene, geschlossene Innengebäude kann naturschwarzer Z-Stahl eine kostengünstige Option sein. In Werkstätten mit hoher Luftfeuchtigkeit oder Kondensation sollte über eine geeignete Rostschutzbeschichtung nachgedacht werden.

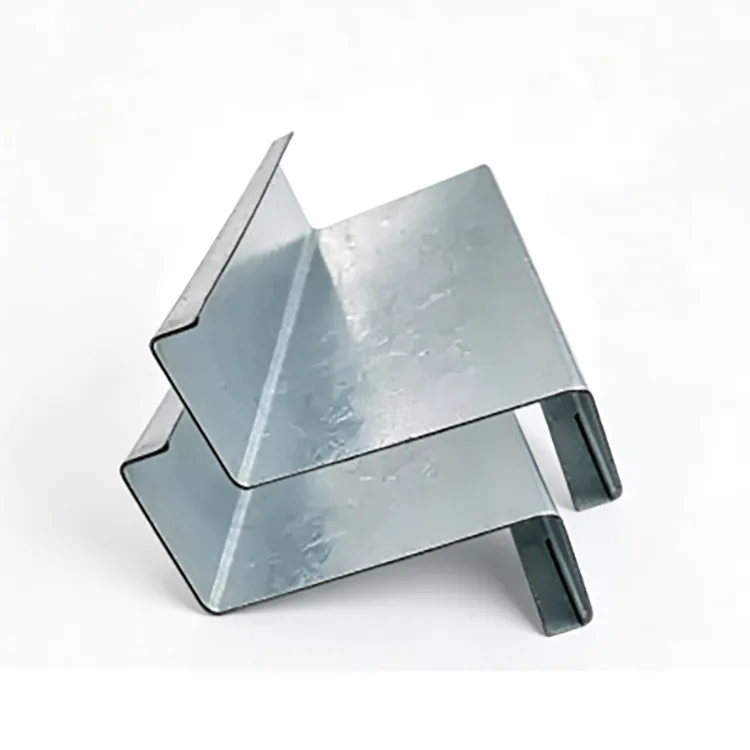

Für Außengebäude, Küstengebiete, regenexponierte Bauwerke oder landwirtschaftliche Schuppen wird die naturschwarze Stahlversion nicht empfohlen. Es sollte ein verzinktes Z-Profil oder eine andere korrosionsgeschützte Lösung gewählt werden.

Kaltgeformter Z-Profilstahl im Vergleich zu C-Profilstahl

Letztlich sollte sich die Wahl an der konstruktiven Gestaltung und nicht allein an der Dachneigung orientieren. Die überlappende Geometrie des Z-Profils ist sein praktischer Hauptvorteil, wenn durchgehende Pfettenverbindungen erforderlich sind.

Qualitätskontrolle im Werk

Bei Z-Pfetten ist die Maßhaltigkeit besonders wichtig, da die Abschnitte genau mit dem Hauptstahlrahmen und den Dachpaneelen verbunden sein müssen.

Die Qualitätskontrolle umfasst daher das Stahlband vor dem Formen, gefolgt von Kontrollen während des Rollformens und nach dem Schneiden. Zu den wichtigsten Inspektionspunkten gehören Materialqualität, Abschnittsabmessungen, Wandstärke, Geradheit, Verdrehung, Schnittlänge, Kantenzustand und Position der vorgestanzten Löcher.

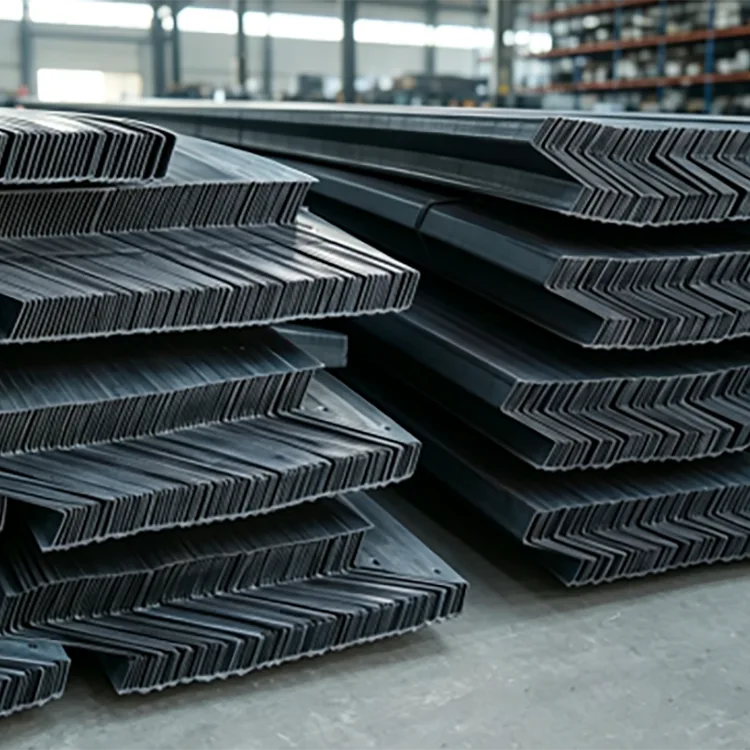

Die Profile werden nach der Umformung gerichtet, um Restverzug zu reduzieren. Vor dem Versand werden die fertigen Elemente einer Sicht- und Maßprüfung unterzogen und dann je nach Größe und Bestellanforderungen gebündelt.

Bei Chargenbestellungen trägt die Beibehaltung der gleichen Materialqualität, Abschnittsspezifikation und Verarbeitungsparameter dazu bei, die Konsistenz zwischen verschiedenen Produktionschargen aufrechtzuerhalten.

FAQ

F1: Wie wähle ich zwischen Stahl mit Z-Profil und C-Profil?

Im Mittelpunkt steht dabei die Dach- und Anschlussanordnung. Z-Profile sind besonders nützlich für Dächer, bei denen benachbarte Pfetten überlappen und durch den First verlaufen müssen, insbesondere bei größeren Dachneigungen. C-Profile haben eine breitere allgemeine Anwendbarkeit und können je nach konstruktiver Gestaltung für flachere Dachneigungen verwendet werden.

F2: Ist kaltgeformter Z-Profilstahl leicht zu verdrehen?

Ein ordnungsgemäß hergestellter Z-Abschnitt durchläuft schrittweises Formen, Dimensionieren und Richten, um Verdrehungen und Verformungen innerhalb der geltenden Standardanforderungen zu kontrollieren. Auch die gewählte Profilgröße, Wandstärke, Spannweite und Installationsmethode wirken sich auf die Leistung aus.

F3: Muss die Z-Pfette im Innenbereich gestrichen werden?

Für ein trockenes, belüftetes Raumklima ohne nennenswerte Kondensation kann die natürliche schwarze Stahloberfläche ohne zusätzliche Beschichtung verwendet werden, wenn die Projektanforderungen dies zulassen. Für feuchte Werkstätten oder Bereiche mit häufiger Kondensation empfiehlt sich eine Rostschutzbeschichtung.

F4: Können Z-Profile mit vorgestanzten Löchern geliefert werden?

Ja. Bolzenlöcher können vor dem Versand der Profile gemäß den Konstruktionszeichnungen gestanzt werden. Auch Eckschnitte und Winkelendschnitte können entsprechend den gewünschten Anschlussdetails gefertigt werden.

F5: Kann die Länge angepasst werden?

Ja. Die Standardlieferung liegt in der Regel bei 6–12 m, während nicht standardmäßige feste Längen entsprechend den Projektzeichnungen und Schnittanforderungen hergestellt werden können.

F6: Kann naturschwarzer Z-Profilstahl im Freien verwendet werden?

Es wird nicht für den direkten Einsatz im Freien, Regen, Salzsprühnebel an der Küste oder korrosive Umgebungen empfohlen. Unter diesen Bedingungen sollten verzinkte oder anderweitig korrosionsgeschützte Z-Profile in Betracht gezogen werden.
