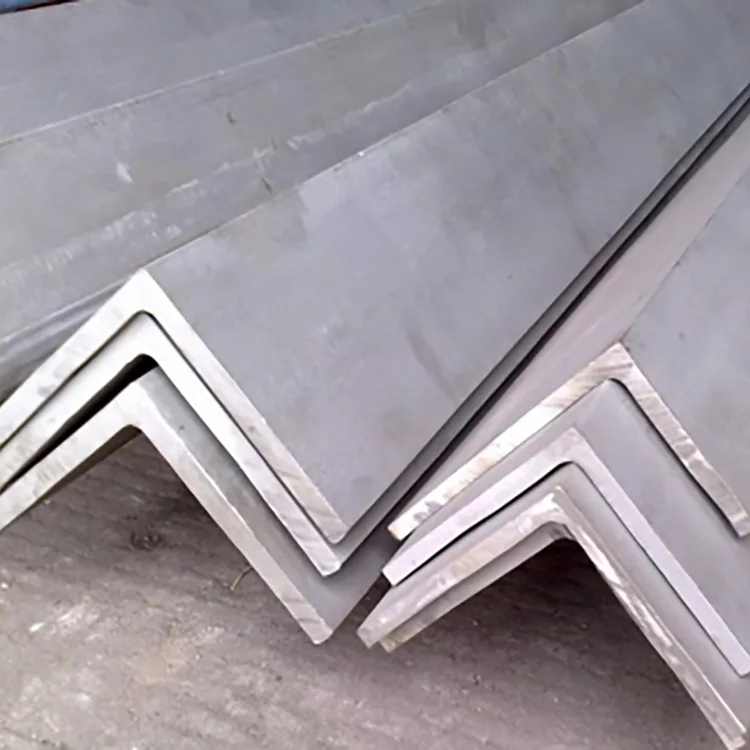

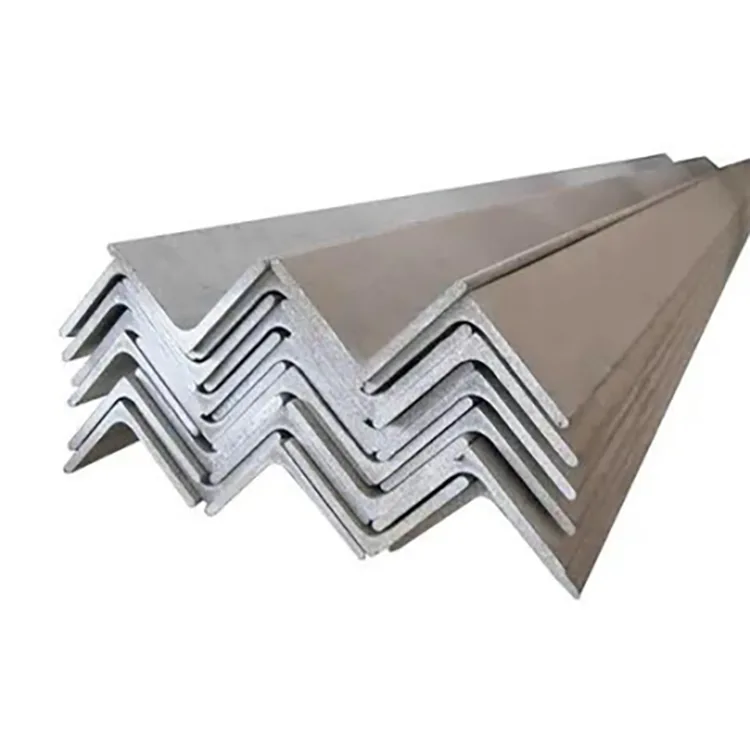

Der feuerverzinkte Stahlwinkel besteht aus warmgewalztem Kohlenstoff-Konstruktionswinkelstahl und wird nach der Profilumformung und der erforderlichen Fertigung mit Zink beschichtet. Es ist in gleichen und ungleichen Winkeln mit den Stahlsorten Q235B und Q355B erhältlich.
Ein gleicher Winkel hat zwei Schenkel gleicher Breite. Ungleiche Winkel haben unterschiedliche Schenkelbreiten für Anwendungen, bei denen die Verbindung oder Lastanordnung unterschiedliche Lagerabmessungen erfordert.
| Produkt | Winkel aus feuerverzinktem Stahl |
| Grundmaterial | Q235B, Q355B |
| Profil | Gleicher Winkel / Ungleicher Winkel |
| Gemeinsame Größe | 20 × 20 mm–200 × 200 mm |
| Dicke | 2,0–20 mm |
| Standardlänge | 6m / 9m / 12m |
| Benutzerdefinierte Länge | Schneiden mit fester Länge möglich |
| Zinkbeschichtung | Normalerweise 60–120 μm |
| Höhere Beschichtung | 150–200 μm |
| Oberfläche | Feuerverzinkt, silbergrau |
| Verarbeitung | Schneiden, Stanzen, Bohren, Biegen, Abschrägen, Schleifen und andere vereinbarte Fertigungen |
| Referenz zum Baustahl | GB/T 706 |
| Referenz zur Verzinkung | GB/T 13912-2020 |
| Zugfestigkeit | Ungefähr 375–500 MPa, je nach Sorte und Spezifikation |
ASTM-, EN- oder andere Zielmarktstandards können angegeben werden, wenn dies für das Projekt erforderlich ist.
Q235Bwird häufig für Stützrahmen, Leitplanken, Gerätestützen, Lagerkonstruktionen und allgemeine Stahlkonstruktionen verwendet.
Q355BBietet eine höhere Materialfestigkeit für Anwendungen mit höheren Belastungen, größeren Spannweiten oder anspruchsvolleren strukturellen Anforderungen.
Die Stahlsorte sollte zusammen mit Winkelgröße, Dicke, Spannweite, Belastung und Verbindungsdesign ausgewählt werden.
Der Winkelstahl wird bearbeitet und oberflächenvorbereitet, bevor er in geschmolzenes Zink bei etwa 450–460 °C getaucht wird.
Produktionsablauf:
Warmgewalzter Winkelstahl → Eingangskontrolle → Richten → Schneiden / Fertigung → Entfetten → Beizen → Spülen → Flussmittel → Trocknen → Feuerverzinken → Abkühlen → Passivierung → abschließendes Richten und Kalibrieren → Zinkbeschichtungskontrolle → Endkontrolle → Verpackung.
Durch das Beizen werden Rost und Walzzunder entfernt, sodass sich die Zinkschicht richtig auf der Stahloberfläche bilden kann.
| Umfeld | Beschichtungsrichtung |
| Normale Außenbelichtung | 60–120 μm |
| Feuchte Außenumgebung | Eine erhöhte Beschichtung kann spezifiziert werden |
| Salzexposition an der Küste | Es können 150–200 μm angegeben werden |
| Chemische oder starke Korrosion | Projektspezifischer Beschichtungsbedarf |
Die Beschichtungsanforderung sollte in der Bestellung angegeben werden, anstatt nur „feuerverzinkt“ anzugeben. Zum Beispiel:Q355B / 100 × 100 × 8 mm / 12 m / feuerverzinkt / 150–200 μm.

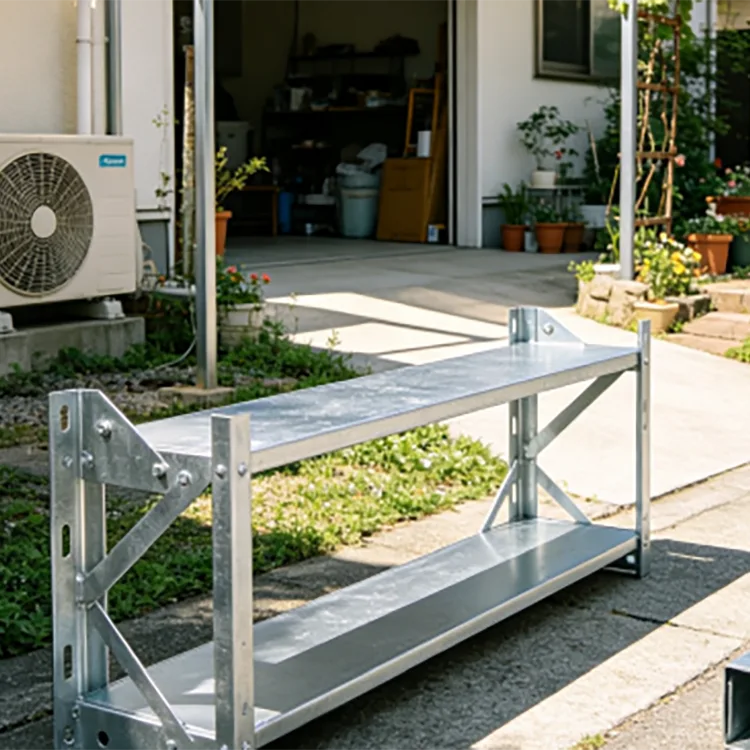

| Anwendung | Typische Verwendung |
| Photovoltaikanlagen | Stützelemente, Streben, Befestigungsrahmen und Hilfskonstruktionen |
| Kommunale Infrastruktur | Leitplanken, Zaunstützen und Stahlkonstruktionen für den Außenbereich |
| Vorhangfassaden | Konsolen, Stützelemente und Verbindungselemente |

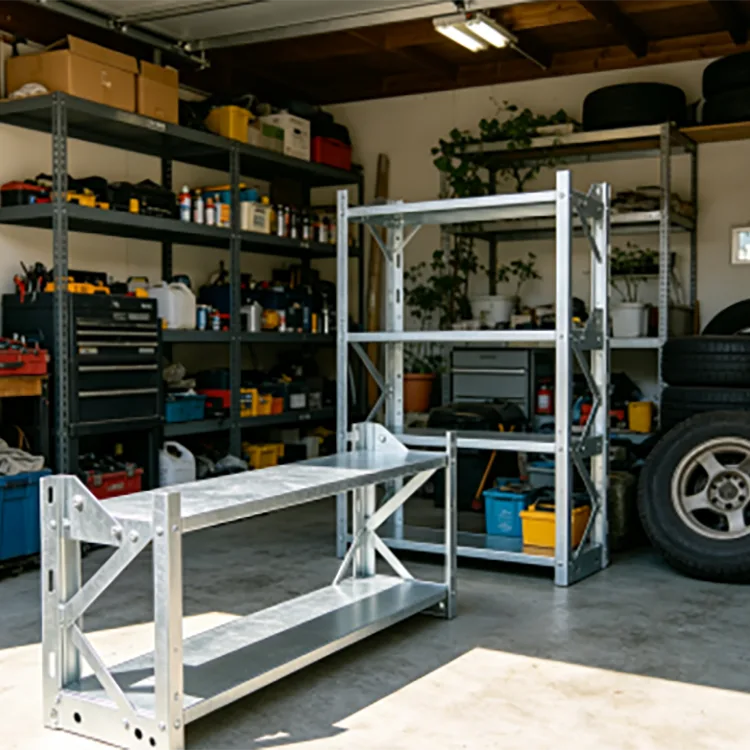

| Lagerhäuser | Rackrahmen, Gerätebasen und Strukturverstärkung |
| Industrieanlagen | Rohrhalterungen, Gerätehalterungen und Stützkonstruktionen für den Außenbereich |
| Landwirtschaft | Gewächshausrahmen, Zaunstützen und Gerätekonstruktionen |
Das Schneiden, Stanzen, Bohren, Biegen, Anfasen und Schleifen in festen Längen kann nach Zeichnung angeordnet werden.
Bei vorgefertigten Bauteilen können größere Schnitt- und Lochbearbeitungen vor dem Verzinken abgeschlossen werden, sodass das fertige Teil nach der Bearbeitung einen Zinkschutz erhält.
Wenn nach dem Verzinken geschnitten, gebohrt oder geschweißt wird, sollte der freiliegende Stahl- oder Hitzeeinflussbereich gereinigt und mit einer geeigneten zinkreichen Beschichtung repariert werden.
Die Prüfung umfasst sowohl den Grundstahl als auch die verzinkte Beschichtung.
Für Projektaufträge können Materialzertifikate und Verzinkungsprüfprotokolle geliefert werden. Bei Bedarf kann auch eine Inspektion durch Dritte arrangiert werden.
Schwarzer Winkelstahl hat keine Zinkbeschichtung und erfordert normalerweise einen Anstrich oder ein anderes Korrosionsschutzsystem für den Außenbereich.
Feuerverzinkter Winkelstahl wird vor dem Versand im Werk beschichtet, wodurch eine separate vollflächige Lackierung am Montageort entfällt.
Für trockene Innenanwendungen kann schwarzer Winkelstahl ausreichend sein, sofern die Projektspezifikation dies zulässt. Bei Konstruktionen im Freien oder im Freien, die Feuchtigkeit ausgesetzt sind, sollte die Korrosionsschutzanforderung mit der Stahlsorte und dem Querschnitt angegeben werden.
WinkelstahlBietet zwei senkrechte Beine und wird üblicherweise für Streben, Konsolen, Rahmen und Verbindungselemente verwendet.
Flache StangeBietet eine einzige ebene Oberfläche und wird für Gurte, Platten, Verstärkungen und andere flache Verbindungskomponenten verwendet.
Kanalstahlhat einen tieferen offenen Abschnitt und wird im Allgemeinen dort verwendet, wo eine größere Abschnittstiefe für die strukturelle Unterstützung erforderlich ist.
Die Auswahl hängt von der Belastung, der Verbindungsart, dem verfügbaren Platz und den erforderlichen Abschnittseigenschaften ab.
40 × 40 mm und 50 × 50 mm verzinkter Winkelstahl wurden für PV-Unterstützungsanwendungen auf Dächern im Wohn- und Gewerbebereich geliefert. Das Material wurde mit erhöhtem Zinkschutz für den Außenbereich spezifiziert.
Für die Stützarbeiten an Leitplanken und Umzäunungen wurde standardmäßig 6 m verzinkter Winkelstahl geliefert. Das Material wurde in der erforderlichen Länge geliefert und vor dem Einbau auf die Abschnittsabmessungen überprüft.
200 μm verzinkter verzinkter Winkelstahl wurde für Stützkonstruktionen für Außengeräte in einer industriellen Küstenumgebung mit salzhaltiger Luft und leichter Chemikalienbelastung geliefert.

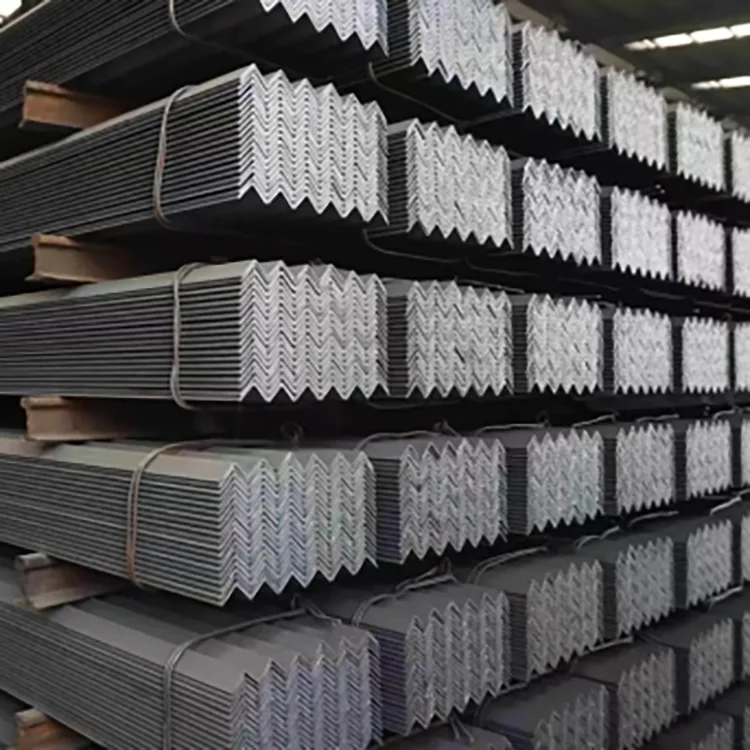

Feuerverzinkte Stahlwinkel können in den Standardlängen 6 m, 9 m und 12 m geliefert oder auf Projektabmessungen zugeschnitten werden. Gleiche und ungleiche Winkel, vorgegebene Zinküberzüge und gefertigte Bauteile können nach Zeichnung angeordnet werden.

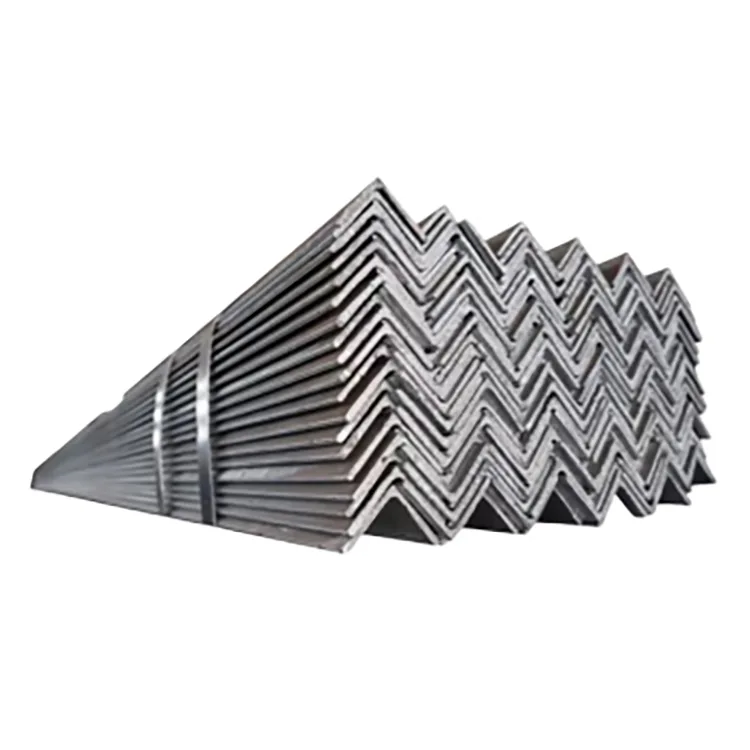

Bei Exportsendungen werden Stahlwinkel gebündelt und für den Seetransport verstärkt. Feuchtigkeitsbeständige Verpackungen können verwendet werden, um Handhabungsschäden und das Risiko von Weißrost während des Transports und der Lagerung zu reduzieren.
Eine Kaufspezifikation sollte Folgendes enthalten:
Stahlsorte + Winkeltyp + Beinabmessungen + Dicke + Länge + Zinkbeschichtung + Fertigungsanforderungen.
Beispiel:
Q235B / Gleicher Winkel / 50 × 50 × 5 mm / 6 m / Feuerverzinkt / spezifizierte Zinkbeschichtung / vorgestanzt gemäß Zeichnung.
Für Projektaufträge können Zeichnungen für Zuschnitte mit festen Längen, Lochpositionen und andere Fertigungsanforderungen bereitgestellt werden.
Rongheng liefert Stahlprodukte aus Tianjin Daqiuzhuang und hat Zugriff auf warmgewalzte Stahl-, Verzinkungs- und nachgelagerte Stahlverarbeitungsressourcen.
Standard-Winkelstahl- und Projektaufträge können mit Zuschnitt, Fertigung, Verzinkung, Inspektion und Exportverpackung entsprechend der erforderlichen Spezifikation koordiniert werden.
Ja. Je nach Größe und Projektanforderungen können sowohl gleiche als auch ungleiche Winkelprofile geliefert werden.
Übliche Größen reichen von etwa 20 × 20 mm bis 200 × 200 mm, mit Dicken von 2–20 mm. Andere Größen können je nach erforderlicher Spezifikation besprochen werden.
Standardlängen sind 6 m, 9 m und 12 m. Das Schneiden mit fester Länge ist möglich.
Der übliche Zinkbeschichtungsbereich liegt bei 60–120 μm. Für anspruchsvolle Außenumgebungen können höhere Beschichtungsanforderungen von 150–200 μm spezifiziert werden.
Ja. Bei Küstenprojekten sollte die Zinkbeschichtung entsprechend der Salzbelastung spezifiziert werden. Für eine stärkere Belichtung kann eine höhere Beschichtung, z. B. 150–200 μm, in Betracht gezogen werden.
Ja. Das Schneiden, Stanzen, Bohren und andere Arbeiten auf feste Länge können vor dem Verzinken gemäß den Zeichnungen abgeschlossen werden.
Beim Schweißen wird die Zinkschicht rund um den erhitzten Bereich entfernt. Nach dem Schweißen sollte die betroffene Stelle gereinigt und mit einer geeigneten zinkreichen Beschichtung repariert werden.
Ja. Es kann für ausgewählte PV-Stützen, Streben, Befestigungsrahmen und Hilfskonstruktionen verwendet werden. Der Querschnitt und die Zinkbeschichtung sollten dem Projektdesign und den Expositionsbedingungen entsprechen.
Q235B wird häufig für herkömmliche Struktur- und Stützanwendungen verwendet. Q355B wird dort eingesetzt, wo eine höhere Materialfestigkeit erforderlich ist. Die endgültige Auswahl sollte sich an der strukturellen Gestaltung orientieren.
Materialzeugnisse und Verzinkungsprüfprotokolle können auftragsbezogen mitgeliefert werden. Bei Bedarf kann auch eine Inspektion durch Dritte arrangiert werden.
