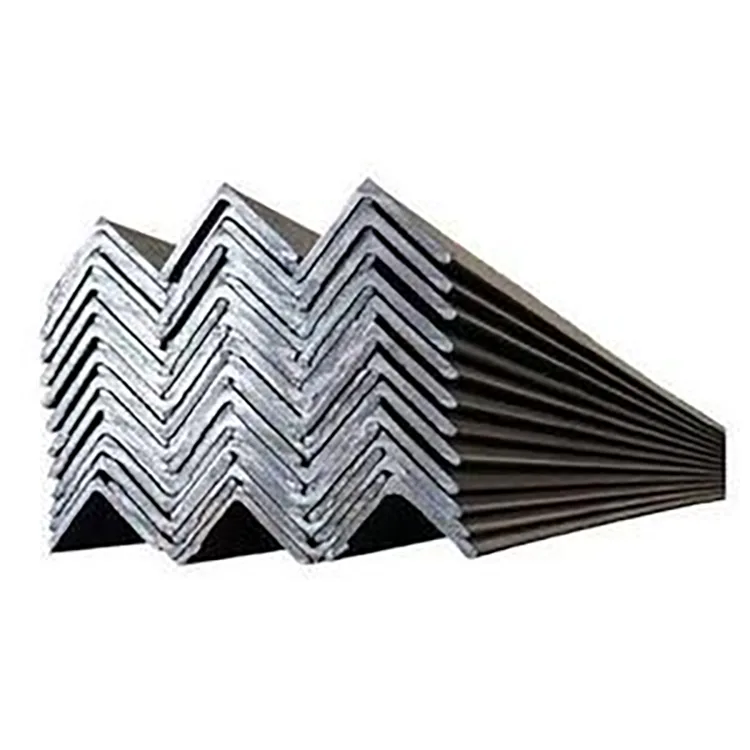

Warmgewalzter Stahlwinkel, auch Winkeleisen genannt, ist ein L-förmiger Strukturabschnitt, der durch Walzen erhitzter Stahlbarren hergestellt wird. Es ist in gleichen und ungleichen Konfigurationen erhältlich, wobei Q235B und Q355B die Hauptstahlsorten sind.
Der 90°-Abschnitt bietet zwei senkrechte Beine zum Schweißen, Schrauben, Aussteifen, Verstärken und Stützen. Im Vergleich zu Flachstäben bietet das Winkelprofil eine größere Strukturtiefe und zwei Verbindungsflächen, wodurch es für eine Vielzahl von gefertigten Stahlbauteilen geeignet ist.
| Artikel | Spezifikation |
| Produkt | Warmgewalzter Stahlwinkel |
| Stahlsorte | Q235B, Q355B |
| Profil | Gleicher Winkel, ungleicher Winkel |
| Gleicher Winkelbereich | 20×20–200×200 mm |
| Ungleicher Winkelbereich | 32×20–160×100 mm |
| Dicke | 2,5–24 mm |
| Standardlänge | 6m, 9m, 12m |
| Benutzerdefinierte Länge | 1–18 m |
| Oberfläche | Schwarz warmgewalzt |
| Oberflächenbehandlung | Schwarz, feuerverzinkt, galvanisch verzinkt, lackiert |
| Verarbeitung | Schneiden, Bohren, Stanzen, Biegen, Anfasen, Schleifen, Entzundern |
| Chinesischer Standard | GB/T 706-2016 |
| Exportstandards | EN, ASTM, JIS und andere vereinbarte Spezifikationen |
| Noten exportieren | S235JR, S355JR, A36 je nach Projektanforderungen |
Verfügbare Abmessungen und theoretische Gewichte variieren je nach gewählter gleicher oder ungleicher Winkelbezeichnung. Geben Sie für ein Angebot die genauen Beinabmessungen und die Dicke an, die für das Projekt erforderlich sind.

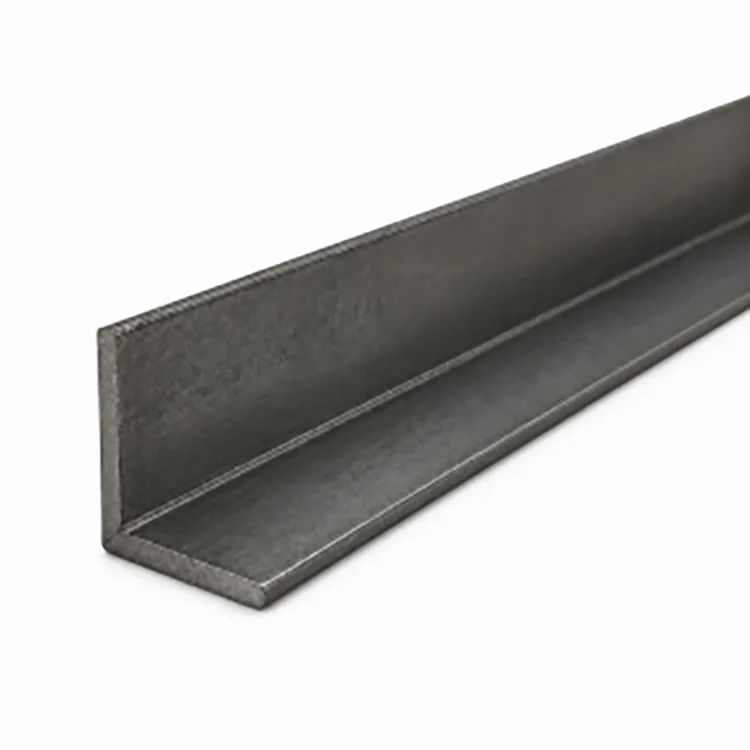

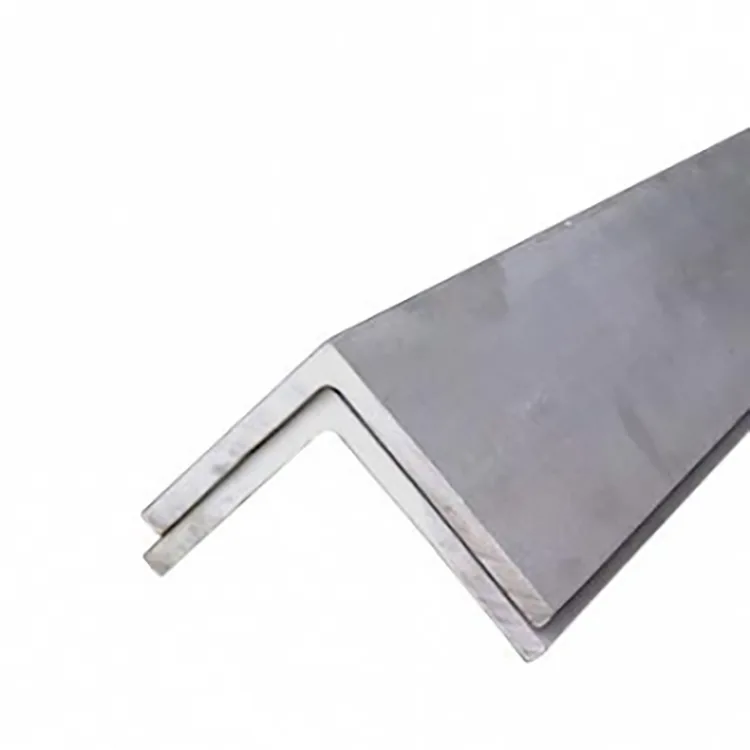

Der gleiche Winkel hat zwei Schenkel gleicher Breite und wird häufig verwendet, wenn die Verbindung oder Lastanordnung symmetrisch ist. Es eignet sich für Streben, Rahmen, Gestelle, Stützen und allgemein gefertigte Strukturen.
Ungleicher Winkel hat unterschiedliche Schenkelbreiten. Dies ist nützlich, wenn eine Verbindungsfläche mehr Lager- oder Befestigungsfläche benötigt, während das andere Bein in einen engeren Raum passen muss.
Bei technischen Aufträgen ist die genaue Abschnittsbezeichnung sinnvoller als eine allgemeine Beschreibung wie „Großwinkelstahl“.
Q235B wird üblicherweise für die allgemeine Konstruktionsfertigung, Geräterahmen, Stützen, Leitplanken und andere Komponenten verwendet, bei denen die angegebene Konstruktionsfestigkeit mit dem ausgewählten Abschnitt erreicht werden kann.
Q355B bietet eine höhere spezifizierte Streckgrenze und kann ausgewählt werden, wenn die Konstruktion eine höhere Materialfestigkeit erfordert. Die Stahlsorte sollte zusammen mit der Querschnittsgröße, der Dicke, der Belastung und dem Verbindungsdesign berücksichtigt werden.
Die entsprechende Klasse und der entsprechende Abschnitt sollten daher anhand der Strukturberechnung bestätigt und nicht nur anhand der Klasse ausgewählt werden.
Der grundlegende Produktionsweg ist:
Stahlknüppel → Erhitzen → Vorwalzen → Zwischenwalzen → Endwalzen → Dimensionieren → Richten → Schneiden → Inspektion → Bündeln
Der L-förmige Abschnitt wird direkt durch eine Reihe von Walzdurchgängen geformt. Nach dem Walzen wird der fertige Winkel auf Abmessungen, Geradheit, Länge und Oberflächenbeschaffenheit geprüft, bevor er zur Lagerung oder zum Versand gebündelt wird.
Die standardmäßig schwarze Oberfläche enthält normalen Warmwalzzunder. Je nach Endanwendung kann das Material anschließend lackiert, verzinkt oder anderweitig behandelt werden.
Warmgewalzte Winkel und kaltgeformte Winkel werden nach unterschiedlichen Verfahren hergestellt und für unterschiedliche strukturelle Anforderungen eingesetzt.
Warmgewalzter Winkel wird aus erhitztem Knüppel gewalzt und wird üblicherweise für Stahlkonstruktionen, Streben, Stützen und gefertigte Komponenten verwendet, bei denen ein gewalzter Abschnitt erforderlich ist.
Kaltgeformte Winkel werden durch Biegen von Stahlbändern bei Raumtemperatur hergestellt und werden im Allgemeinen mit leichteren Querschnitten und Anwendungen in Verbindung gebracht, bei denen dünnes Material akzeptabel ist.
Bei einem Strukturprojekt sollte der Abschnitt der technischen Zeichnung und der geltenden Norm entsprechen und nicht nur auf der Grundlage des Materialpreises ersetzt werden.
Flachstäbe haben einen einzigen flachen Querschnitt und werden häufig für Platten, Bänder, Verstärkungsstreifen und andere flache Komponenten verwendet.
Winkelstahl hat zwei senkrechte Schenkel, die zwei Verbindungsflächen und ein rechtwinkliges Profil bieten. Dadurch eignet es sich für Streben, Ecken, Stützen und Verstärkungen, bei denen ein flacher Abschnitt nicht die erforderliche Geometrie bieten würde.

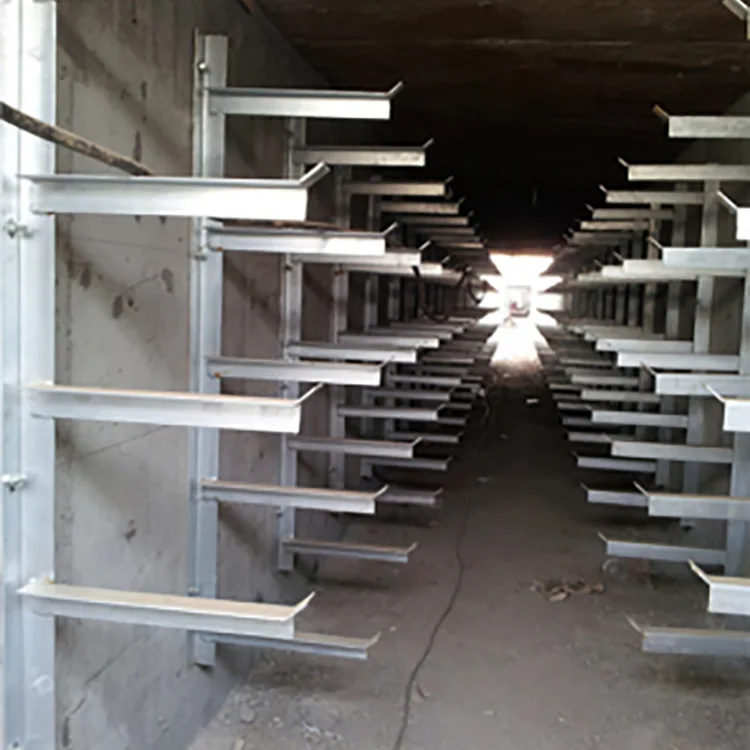

Warmgewalzte Stahlwinkel werden im Bau-, Industrie- und Infrastrukturbau eingesetzt, wo ein L-förmiger Strukturabschnitt erforderlich ist.

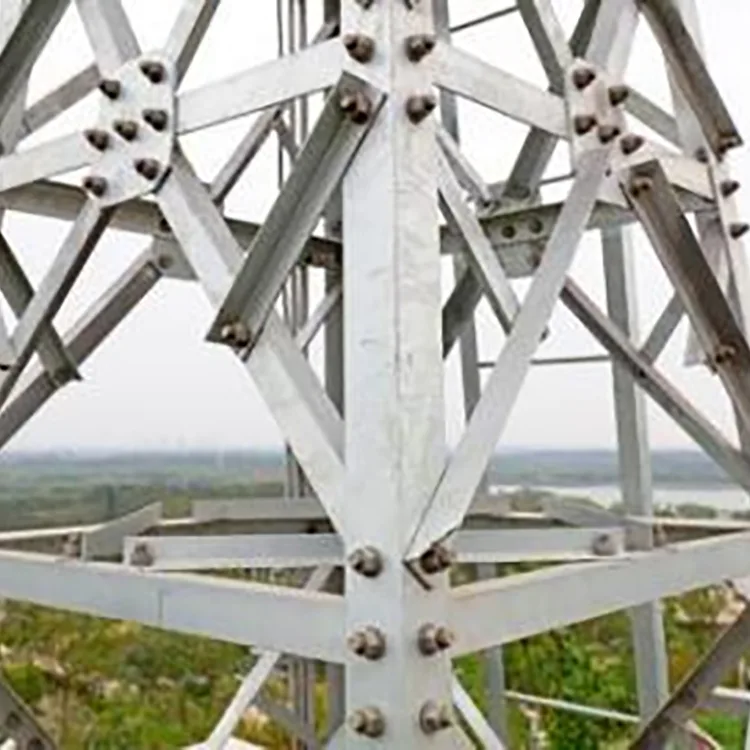

Bei Photovoltaikprojekten kann Winkelstahl für Streben, Verbindungselemente, Bewehrungen und ausgewählte Hilfsstützkomponenten verwendet werden. Der erforderliche Querschnitt hängt von der berechneten Last, der Spannweite, der Verbindungsart und den Installationsbedingungen ab.
Bei Außenaufstellung sollte der Korrosionsschutz zusammen mit dem Stahlprofil angegeben werden. Schwarze warmgewalzte Winkel erfordern möglicherweise eine separate Schutzbeschichtung, während feuerverzinkte Winkel eine Zinkbeschichtung für exponierte Anwendungen bieten.
Für verteilte Photovoltaikprojekte wurden warmgewalzte Stahlwinkel in den Größen 40×40 mm und 50×50 mm für ausgewählte Stütz- und Verstärkungskomponenten geliefert. Das Material wurde anschließend zum Korrosionsschutz im Außenbereich behandelt und in Dachinstallationen verwendet.
Den vorgelegten Projektunterlagen zufolge wiesen die in der verzinkten Ausführung verwendeten Konstruktionen nach fünf Jahren Betrieb keine großflächige sichtbare Rostbildung oder Verformung auf.
Warmgewalzte Stahlwinkel können standardmäßig als Rohmaterial geliefert oder vor der Lieferung gemäß der Projektzeichnung bearbeitet werden.
Wenn eine Verzinkung erforderlich ist, werden in der Regel die wichtigsten Schneid-, Bohr- und Fertigungsarbeiten vor der Feuerverzinkung abgeschlossen. Dies reduziert den Umfang der nach der Herstellung erforderlichen Beschichtungsreparaturen.
Schwarzer warmgewalzter Stahlwinkel wird ohne Korrosionsschutzbeschichtung geliefert und kann direkt dort eingesetzt werden, wo die Projektumgebung und das Beschichtungssystem dies zulassen.
Für Außen- oder feuchte Umgebungen kann je nach den erforderlichen Betriebsbedingungen eine Lackierung oder Feuerverzinkung spezifiziert werden. Die Anforderungen an die Oberflächenbehandlung sollten zusammen mit der Stahlsorte und der Querschnittsgröße in die Kaufspezifikation aufgenommen werden.
Die Materialprüfung umfasst die angegebene Stahlsorte und den angegebenen Abschnitt vor der Prüfung des fertigen Produkts.
Zu den wichtigsten Maßprüfungen gehören Beinabmessungen, Dicke, Geradheit und Länge. Die Oberfläche wird außerdem auf sichtbare Mängel überprüft. Risse, Laminierungen und erhebliche Verformungen erfordern besondere Aufmerksamkeit, da sie die Herstellung und die strukturelle Nutzung beeinträchtigen können.
Bei Projektaufträgen können Materialzertifikate und Prüfprotokolle gemäß den vereinbarten Anforderungen geliefert werden. Bei Bedarf kann auch eine Inspektion durch Dritte arrangiert werden.
Unsere Lieferkette in Tianjin Daqiuzhuang unterstützt die Beschaffung von warmgewalztem Stahlwinkel sowie Schneiden, Bohren, Biegen, Verzinken und Exportlogistik.
Q235B und Q355B sind verfügbar, wobei Exportqualitäten wie S235JR, S355JR und A36 den erforderlichen Spezifikationen, mechanischen Eigenschaften und der Zertifizierung unterliegen.
Standard- und projektspezifische Längen können vereinbart und die vereinbarte Bearbeitung vor dem Versand abgeschlossen werden. Auch Materialzeugnisse, Prüfprotokolle und Fremdprüfungen können entsprechend den Auftragsanforderungen abgestimmt werden.
Für Exportsendungen können gebündelte Verpackung, Containerverladung und Dokumentation über das Tianjin-Liefer- und Logistiknetzwerk arrangiert werden.
Ein gleicher Winkel hat zwei Schenkel gleicher Breite. Ungleiche Winkel haben unterschiedliche Schenkelbreiten und werden verwendet, wenn die beiden Verbindungsflächen unterschiedliche Abmessungen erfordern.
Gleiche Winkel sind von ca. 20×20 mm bis 200×200 mm erhältlich, ungleiche Winkel von ca. 32×20 mm bis 160×100 mm mit Dicken von 2,5–24 mm.
Ja. Beide Qualitäten können entsprechend dem erforderlichen Abschnitt, der Projektspezifikation und der geltenden Norm geliefert werden.
Diese Qualitäten können für Exportaufträge besprochen werden, vorbehaltlich der erforderlichen chemischen Zusammensetzung, der mechanischen Eigenschaften, der geltenden Norm und der Zertifizierung.
Ja. Zuschneiden, Bohren, Stanzen, Biegen, Anfasen, Schleifen und andere vereinbarte Anfertigungen in festen Längen können vereinbart werden.
Ja. Eine Feuerverzinkung kann angeordnet werden, wenn Korrosionsschutz für den Einsatz im Freien oder in feuchten Umgebungen erforderlich ist.
Ja, wenn ein entsprechendes Korrosionsschutzsystem verwendet wird. Unbehandelter schwarzer Stahl korrodiert, wenn er ständig Feuchtigkeit und Witterungseinflüssen ausgesetzt ist.
Es handelt sich um unterschiedliche Produkte, die nach der Stahlsorte, der Querschnittsgeometrie, der Dicke, dem Herstellungsstandard und den strukturellen Anforderungen und nicht nur nach der Herstellungstemperatur ausgewählt werden sollten.
Geben Sie den Winkeltyp, die Schenkelabmessungen, die Dicke, die Stahlsorte, die Länge, die Menge, die Verarbeitungsanforderungen und die Anforderungen an die Oberflächenbehandlung an.
Bestätigen Sie die angegebenen Beinabmessungen, die Dicke und die geltenden Toleranzen und fordern Sie Material- und Prüfdokumentation für Projektaufträge an.
Ja. Standardlängen sind 6 m, 9 m und 12 m, je nach Bestellung sind projektspezifische Längen von ca. 1–18 m lieferbar.
Ja. Es kann für Streben, Verbindungselemente, Bewehrungen und ausgewählte Stützkomponenten verwendet werden. Das Profil und das Korrosionsschutzsystem sollten entsprechend der Baukonstruktion und der Standortumgebung ausgewählt werden.
