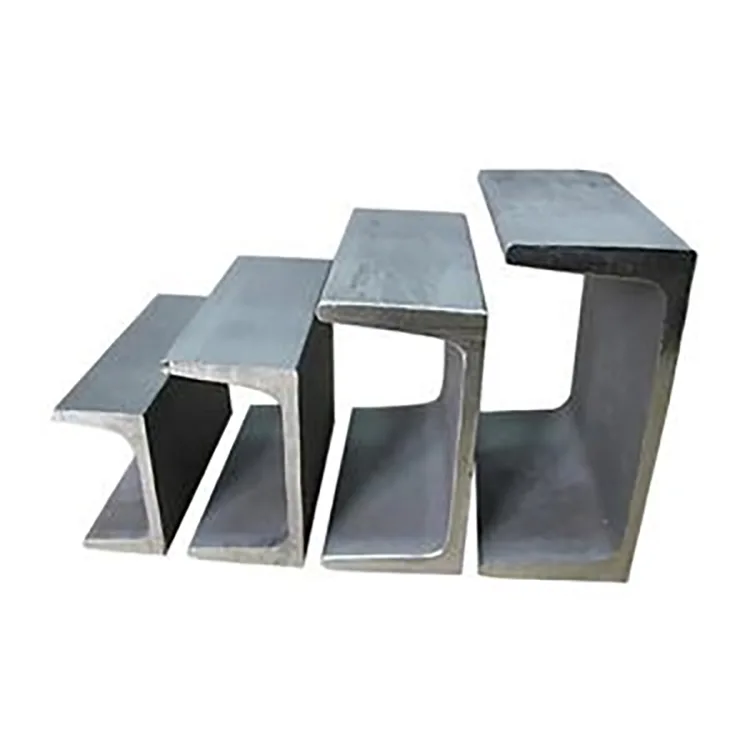

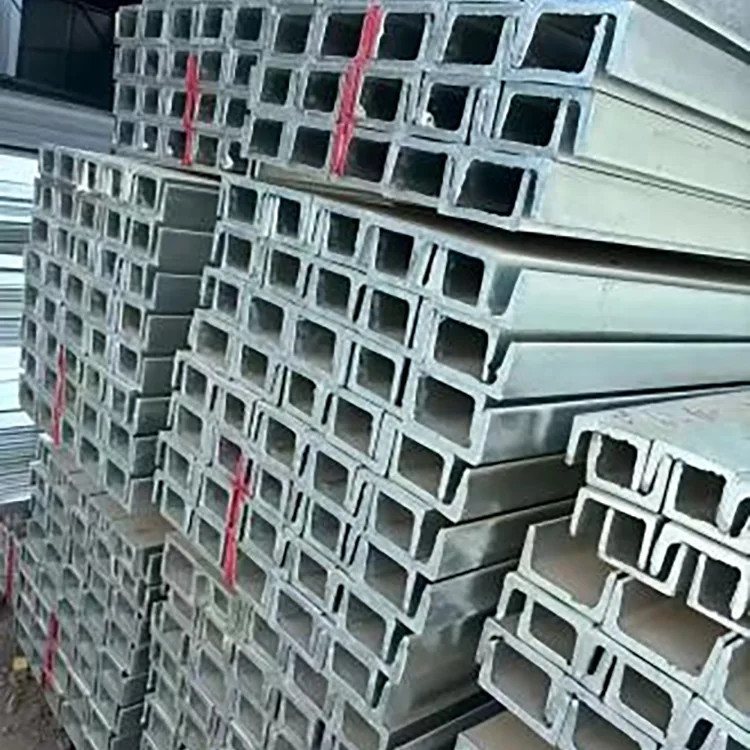

Der feuerverzinkte Stahlkanal ist ein warmgewalztes U-förmiges Stahlprofil mit einem Steg und zwei Flanschen. Die aufgeführten Größen umfassen 6#, 8#, 10#, 12#, 14#a und 16#a, wobei Q235B und Q355B verfügbar sind. Für Anwendungen im Außenbereich und bei korrosionsanfälligen Anwendungen wird der Kanal bearbeitet und anschließend feuerverzinkt.
Der offene U-förmige Abschnitt bietet eine praktische Anschlussfläche für Konsolen, Bolzen, Streben und Gerätestützen. Die verzinkte Beschichtung schützt die Stahloberfläche vor atmosphärischer Korrosion.
| Kanalgröße | Steg × Flansch × Stegdicke (mm) | Theoretisches Gewicht (kg/m) | Standardlänge |
| 6# | 60 × 37 × 4,8 | 6.928 | 6m / 9m / 12m |
| 8# | 80 × 43 × 5,0 | 8.045 | 6m / 9m / 12m |
| 10# | 100 × 48 × 5,3 | 10.007 | 6m / 9m / 12m |
| 12# | 120 × 53 × 5,5 | 12.059 | 6m / 9m / 12m |
| 14#a | 140 × 58 × 6,0 | 14.535 | 6m / 9m / 12m |
| 16#a | 160 × 63 × 6,5 | 17.241 | 6m / 9m / 12m |
Weitere a/b-Kanalabschnitte können gemäß Zeichnung und Projektanforderungen geliefert werden. Zuschnitte, Stanzen, Bohren, Biegen und andere vereinbarte Bearbeitungen sind möglich.
Q235Bwird häufig für Stützrahmen, Gerätestützen, Lagerkonstruktionen, Leitplanken und allgemeine Stahlkonstruktionen verwendet.
Q355BBietet eine höhere Materialfestigkeit und kann für schwerere Lasten, größere Spannweiten und anspruchsvollere strukturelle Anwendungen spezifiziert werden.
Materialqualität und Kanalgröße sollten zusammen mit Spannweite, Last, Stützabstand und Strukturberechnung ausgewählt werden.
| Erfordernis | Beschichtungsdicke |
| Durchschnittliche Zinkbeschichtung | ≥85 μm |
| Lokales Minimum | ≥65 μm |
| Ende abschneiden | ≥45 μm |
| Option für starke Korrosion | ≥100 μm |
Für küstennahe, chemische oder andere stark korrosive Umgebungen kann je nach Projektanforderungen eine dickere Zinkbeschichtung spezifiziert werden.
Beim Kauf sollte der Beschichtungsbedarf zusammen mit der Stahlsorte, der Kanalgröße und der Länge angegeben werden, zum Beispiel:Q355B / 12# / feuerverzinkt / durchschnittlicher Zink ≥85 μm / 6 m.
Der Kanal wird zunächst hergestellt und nach dem erforderlichen Zuschnitt und der mechanischen Bearbeitung verzinkt.
Warmgewalzter Kanalstahl → Dimensionierung und Richten → Schneiden / Bearbeiten → Entfetten → Beizen → Flussmittel → Trocknen → Feuerverzinkung → Abkühlen → Passivierung → Inspektion der Zinkbeschichtung → Endkontrolle → Verpackung.
Das Zinkbad wird typischerweise auf etwa 450 °C gehalten. Der Zinküberzug entsteht durch die Reaktion zwischen der vorbereiteten Stahloberfläche und geschmolzenem Zink.
| Anwendung | Typische Verwendung |
| Stahlgebäude | Stützrahmen, Plattformen und Sekundärkonstruktionen |
| Vorhangfassaden | Haupt- und Nebenunterstützungsmitglieder |
| Solarenergie | Bodengestützte PV-Stützen, Sockel und Geräterahmen |
| Kommunale Arbeiten | Geländersockel, Lampenträger und Außenkonstruktionen |
| Macht und Kommunikation | Kabelträger, Halterungen und Geräterahmen |
| Landwirtschaft | Gewächshausrahmen und Geräteträger |
| Industrieanlagen | Geräteständer, Abwasserstützen und Außenkonstruktionen |
| Lagerhäuser | Strukturelle Rahmen, Plattformen und Stützsysteme |
Das Schneiden, Stanzen und Bohren fester Längen kann normalerweise vor dem Verzinken abgeschlossen werden, sodass das bearbeitete Bauteil nach der Herstellung einen Zinkschutz erhält.
Wenn der verzinkte Kanal nach der Lieferung geschnitten oder gebohrt wird, sollte der freiliegende Stahl gereinigt und mit einer geeigneten zinkreichen Beschichtung repariert werden. Durch das Schweißen wird auch Zink aus dem erhitzten Bereich entfernt und nach dem Schweißen ist eine zinkreiche Reparatur erforderlich.
Die Inspektion kann folgende Punkte umfassen:
Für Projektaufträge können Materialzertifikate und Verzinkungsprüfprotokolle geliefert werden. Bei Bedarf kann auch eine Inspektion durch Dritte arrangiert werden.
Schwarzer Kanalstahl hat keine Zink-Korrosionsschutzschicht und erfordert normalerweise einen Anstrich oder eine andere Schutzbeschichtung für den Außenbereich. Feuerverzinkter Rinnenstahl erhält seine Zinkbeschichtung bei der werksseitigen Verarbeitung, so dass nach der Auslieferung kein separater vollflächiger Lackiervorgang erforderlich ist.
Für trockene Innenkonstruktionen kann ein schwarzer Kanal ausreichend sein, wenn die Projektspezifikation dies zulässt. Bei im Freien liegenden oder feuchtigkeitsexponierten Bauwerken ist das erforderliche Korrosionsschutzsystem zusammen mit dem Bauwerksabschnitt anzugeben.
Sonderanfertigungen können das Schneiden, Stanzen, Bohren, Biegen, Abschrägen, Schleifen und andere Bearbeitungen nach Zeichnung in festen Längen umfassen.

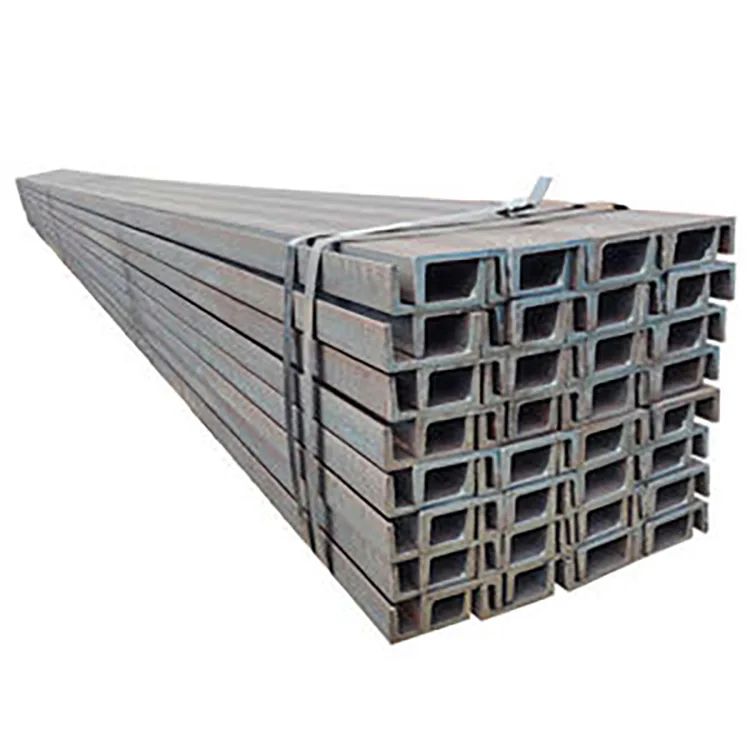

Bei Exportaufträgen kann Kanalstahl für den Seetransport gebündelt und verstärkt werden. Während des Transports und der Lagerung kann ein feuchtigkeitsbeständiger Schutz verwendet werden, um Handhabungsschäden und das Risiko von Weißrost zu reduzieren.
Rongheng liefert Stahlprodukte aus Tianjin Daqiuzhuang und kann Standardkanalgrößen mit Zuschnitten fester Länge und projektspezifischer Fertigung kombinieren.
Gängige aufgeführte Größen sind 6#, 8#, 10#, 12#, 14#a und 16#a. Andere a/b-Abschnitte können je nach Zeichnung und Bedarf besprochen werden.
Standardlängen sind 6 m, 9 m und 12 m. Fixlängen können entsprechend den Bestellanforderungen geliefert werden.
Q235B wird üblicherweise für die konventionelle Strukturfertigung verwendet. Q355B hat eine höhere Materialfestigkeit und wird dort eingesetzt, wo die Strukturberechnung eine höhere Festigkeit erfordert.
Die Normanforderung kann als durchschnittliche Zinkauflage von ≥85 μm, mit lokalem Minimum ≥65 μm und Schnittendbeschichtung ≥45 μm spezifiziert werden. Bei stärkerer Korrosionsbelastung können Beschichtungen von ≥100 μm spezifiziert werden.
Ja. Das Zuschneiden, Stanzen und Bohren in festen Längen kann vor dem Verzinken nach Zeichnung erfolgen. Nachträgliches Schneiden oder Schweißen erfordert eine zinkreiche Reparatur der betroffenen Stelle.
Ja. Es ist für Anwendungen gedacht, bei denen der Stahl Feuchtigkeit oder atmosphärischer Korrosion ausgesetzt ist. Der Zinkbeschichtungsbedarf sollte entsprechend der tatsächlichen Umgebung ausgewählt werden.
Ja. Zu den aufgeführten Anwendungen gehören freiflächenmontierte PV-Stützen, Sockel und Geräterahmen. Die Kanalgröße, die Stahlsorte und die Zinkbeschichtung sollten entsprechend den strukturellen und ökologischen Anforderungen des Projekts festgelegt werden.
Materialzertifikate, Verzinkungsprüfprotokolle und andere vereinbarte Qualitätsdokumente können geliefert werden. Bei Bedarf können auch Fremdprüfungen koordiniert werden.
