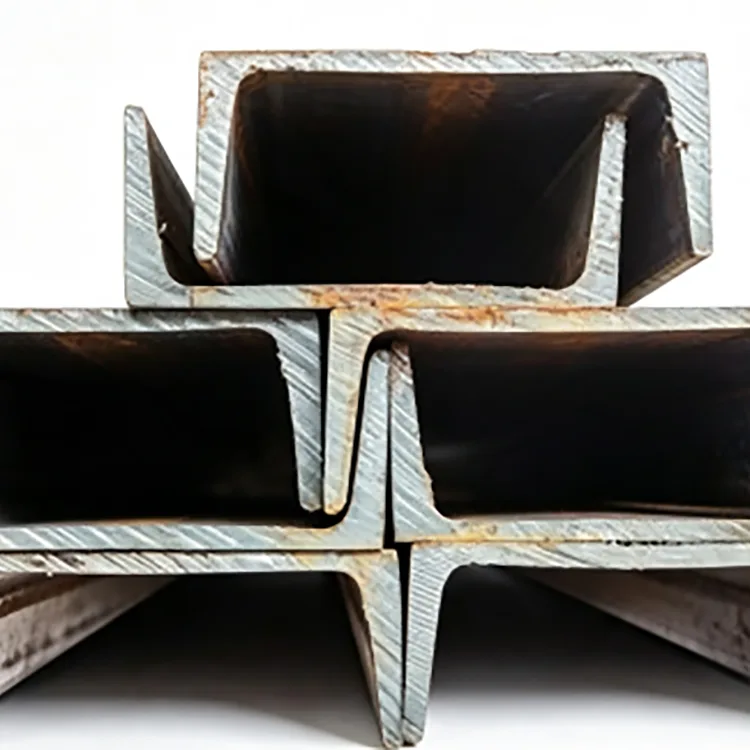

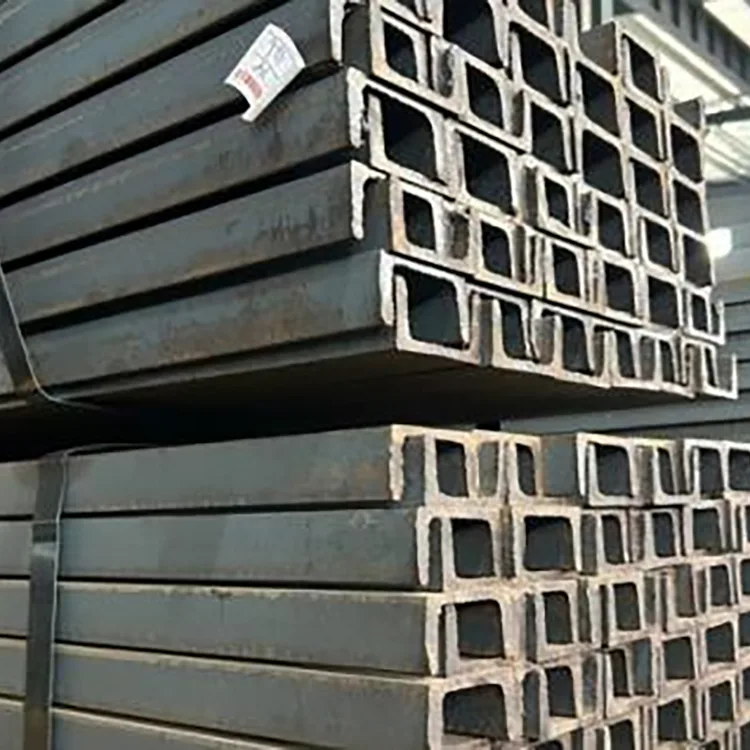

Warmgewalzter Stahlkanal ist ein offener Stahlbauabschnitt mit einem Steg und zwei Flanschen, die ein U-Profil bilden. Es wird durch Warmwalzen von Stahlknüppeln hergestellt, anstatt flache Bänder zu biegen oder einzelne Platten zu schweißen.
Der gewalzte U-förmige Abschnitt bietet einen Steg für die Bautiefe und Flansche für die Verbindung von Platten, Halterungen und anderen Bauteilen. Es wird häufig für strukturelle Stützen, Gerätebasen, Rahmen, Streben und gefertigte Stahlkonstruktionen verwendet.
Rongheng liefert warmgewalzte Stahlkanäle Q235B und Q355B in regelmäßigen Abschnitten von 5# bis 40#, mit Standardlängen von 6 m, 9 m und 12 m. Für Projektaufträge sind kundenspezifischer Zuschnitt und vereinbarte Fertigung möglich.
| Größe | Höhe (mm) | Beinbreite (mm) | Bahndicke (mm) | Gewicht (kg/m) | Grad | Länge (m) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | 6 / 9 / 12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | 6 / 9 / 12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | 6 / 9 / 12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | 6 / 9 / 12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | 6 / 9 / 12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | 6 / 9 / 12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | 6 / 9 / 12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | 6 / 9 / 12 |
Das reguläre Lieferprogramm umfasst 5#–40#. Für projektspezifische Anforderungen können weitere Abschnitte besprochen werden.
Q235Bwird häufig für die allgemeine Konstruktionsfertigung, Gerätestützen, Leitplanken, Rahmen und andere konventionelle Stahlkonstruktionen verwendet.
Q355Bbietet eine höhere spezifizierte Streckgrenze und kann dort ausgewählt werden, wo das strukturelle Design eine höhere Materialfestigkeit erfordert, einschließlich schwererer Stützen und anspruchsvoller Ausrüstungs- oder Infrastrukturanwendungen.
Die Stahlsorte sollte zusammen mit der Kanalgröße und der strukturellen Belastung ausgewählt werden. Eine Sorte mit höherer Festigkeit macht einen unterdimensionierten Abschnitt strukturell nicht ausreichend.
Der Kanal wird direkt durch Warmwalzen geformt:
Stahlknüppel → Erhitzen → Vorwalzen → Zwischenwalzen → Endwalzen → Dimensionieren → Richten → Schneiden → Inspektion → Bündeln
Der Barren durchläuft eine Reihe von Walzen, die nach und nach den Steg, die Flanschbreite und die Gesamtquerschnittsabmessungen festlegen. Nach dem Walzen wird der Kanal auf Abmessungen, Geradheit und Oberflächenbeschaffenheit überprüft.
Der Abschnitt sollte anhand der tatsächlichen strukturellen Anforderungen und nicht nur anhand der Größe oder des Gewichts ausgewählt werden.
Für die Beschaffung ist die genaue Abschnittsnummer aus der Bauzeichnung oder dem Stahlplan einer allgemeinen Beschreibung wie „Schwerer U-Bahnstahl“ vorzuziehen.
Warmgewalzte Kanäle und kaltgeformte Kanäle werden durch unterschiedliche Verfahren hergestellt und sollten nicht nur nach der Nennhöhe ausgewählt werden.
| Artikel | Warmgewalzter Kanal | Kaltgeformter Kanal |
|---|---|---|
| Produktion | Aus erhitzten Stahlbarren gewalzt | Geformt durch Biegen von Stahlband |
| Typische Verwendung | Strukturelle und schwerere Fertigung | Leichte Rahmung und dünnere Abschnitte |
| Abschnitt | Gerollter U-förmiger Abschnitt | Kaltgebogenes Profil |
Vor dem Austausch eines Typs durch einen anderen sollten die Querschnittsgeometrie, die Dicke und die berechnete Tragfähigkeit überprüft werden.
Warmgewalzte Stahlkanäle und I-Träger sind beide Strukturprofile, erfüllen jedoch unterschiedliche Abschnittsanforderungen.
Ein I-Träger wird üblicherweise für Trägeranwendungen ausgewählt, bei denen ein I-förmiger Querschnitt erforderlich ist. Ein Kanal eignet sich häufig für Stützen, Gerätesockel, Halterungen und vorgefertigte Rahmen, da Komponenten mit seinem Steg und seinen Flanschen verbunden werden können.
Der angegebene Strukturabschnitt sollte der Projektzeichnung folgen und nicht nur geändert werden, weil ein anderer Abschnitt leichter verfügbar ist.
Es wird im Baugewerbe, in der industriellen Fertigung, bei der Maschinenunterstützung und bei Infrastrukturprojekten eingesetzt.
Es kann in Standardlängen geliefert oder gemäß Projektzeichnungen verarbeitet werden.
Bei wiederholter Fertigung können vorgeschnittene und bearbeitete Abschnitte den Vorbereitungsaufwand am Installationsort reduzieren.
Das Standardprodukt wird im schwarzen warmgewalzten Zustand mit Walzzunder und ohne Korrosionsschutzbeschichtung geliefert. Je nach Anwendung kann der gefertigte Stahl anschließend lackiert, pulverbeschichtet oder feuerverzinkt werden.
Wenn eine Feuerverzinkung erforderlich ist, sollten in der Regel die wesentlichen Schneid- und Bohrarbeiten vor der Verzinkung abgeschlossen sein, damit das fertige Bauteil die gewünschte Oberflächenbehandlung erhält.
Die Qualitätsprüfung umfasst die Stahlsorte, Querschnittsabmessungen, Geradheit, Oberflächenbeschaffenheit und Rückverfolgbarkeit.
Dunkler Walzzunder ist ein normales Merkmal von warmgewalztem Stahl und sollte von aktiver rotbrauner Korrosion oder unzulässigen Oberflächenfehlern unterschieden werden.
Bei Projektaufträgen können Materialzertifikate und vereinbarte Prüfprotokolle mitgeliefert werden. Wenn es der Vertrag erfordert, kann auch eine Inspektion durch Dritte vereinbart werden.
Die schwarze Warmwalzoberfläche ist kein Korrosionsschutzsystem.
Für trockene Innenanwendungen können unbehandelte Kanäle verwendet werden, sofern die Projektspezifikation dies zulässt. Außenbereiche und feuchte Umgebungen erfordern ein geeignetes Schutzbeschichtungssystem.
Wenn ein dauerhafter Korrosionsschutz erforderlich ist, kann eine Feuerverzinkung eingesetzt werden. Die endgültige Behandlung sollte entsprechend der Betriebsumgebung und der Fertigungssequenz ausgewählt werden.
Für den industriellen Fabrikbau wurden 10#, 12# und 16# Q235B warmgewalzte Stahlkanäle für strukturelle Stützen, dachbezogene Elemente und Wandverstärkung geliefert. Die bereitgestellten Projektunterlagen erforderten einheitliche Abmessungen und gerades Material für die Fertigung.
Für den Maschinenbau können 20#- und 25#-Kanalabschnitte für Gerätebasen, Förderbandstützen und vorgefertigte Rahmen verwendet werden, wenn die strukturelle Konstruktion einen größeren Abschnitt erfordert.

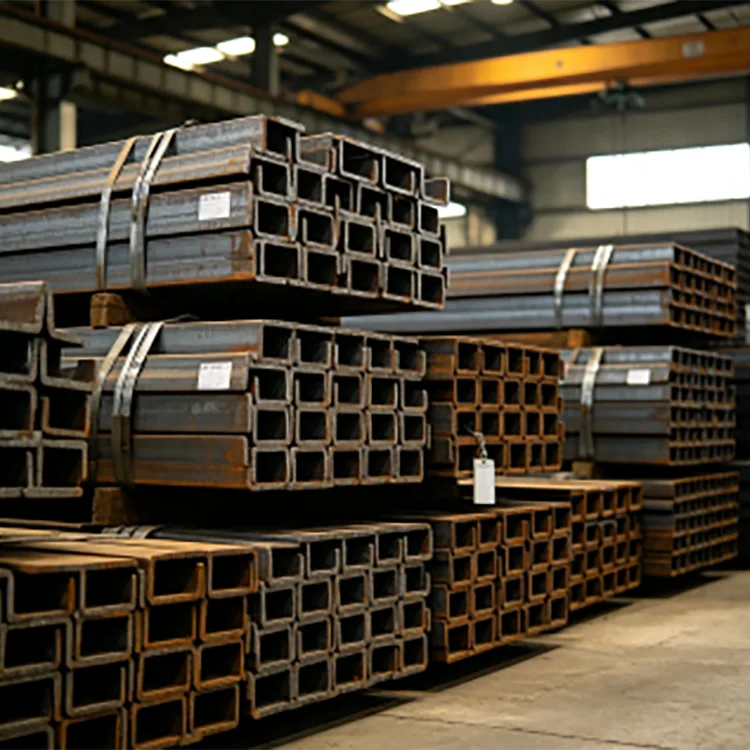

Die Lieferkette von Rongheng hat ihren Sitz in Tianjin Daqiuzhuang und bietet Zugang zur Baustahlversorgung, -verarbeitung und regionalen Logistik.
Warmgewalzte Stahlkanäle Q235B und Q355B sind in regulären Abschnitten von 5#–40# mit Standardlängen von 6 m, 9 m und 12 m erhältlich. Für Projektaufträge können individueller Zuschnitt und vereinbarte Fertigung koordiniert werden.

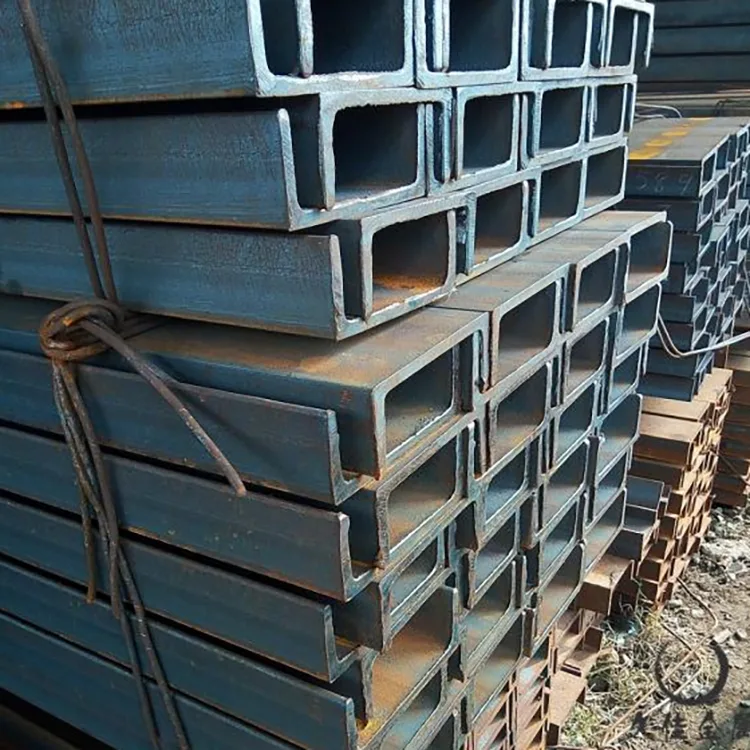

Für Exportsendungen kann Kanalstahl gebündelt und für die Containerverladung und den Ferntransport vorbereitet werden. Materialzeugnisse und Prüfprotokolle können gemäß Kaufvertrag mitgeliefert werden.
Für Stahlprofile, die unter die chinesische nationale Norm fallen, bleibt GB/T 706-2016 ab September 2026 aktuell. GB/T 706-2026 wurde herausgegeben und tritt am 1. Dezember 2026 in Kraft und ersetzt die Ausgabe 2016.
Bei Bestellungen vor Inkrafttreten der neuen Norm ist die jeweils gültige Ausgabe im Kaufvertrag und in den Projektunterlagen zu bestätigen.
Es wird für strukturelle Stützen, Gerätebasen, Fabrikrahmen, Lagerkomponenten, Maschinenkonstruktionen, kommunale Stahlkonstruktionen und gefertigte Stahlbaugruppen verwendet.
Warmgewalzte Kanäle werden aus erhitzten Knüppeln durch Walzen hergestellt, während kaltgeformte Kanäle durch Biegen von Stahlbändern hergestellt werden. Sie weisen unterschiedliche Querschnittseigenschaften auf und sollten nicht ohne Prüfung der baulichen Voraussetzungen ausgetauscht werden.
Nein. Q355B hat eine höhere spezifizierte Festigkeit, die erforderliche Güteklasse hängt jedoch vom strukturellen Design ab. Ein Material mit höherer Festigkeit macht einen unterdimensionierten Kanal nicht automatisch geeignet.
Das reguläre Lieferprogramm umfasst 5#–40#. Zu den aufgeführten allgemeinen Abschnitten gehören 5#, 8#, 10#, 12#, 14#, 16#, 20# und 25#.
Standardlängen sind 6 m, 9 m und 12 m. Für Projektanforderungen kann ein kundenspezifischer Zuschnitt arrangiert werden.
Ja. Das Zuschneiden, Bohren, Stanzen, Anfasen, Schleifen und andere vereinbarte Anfertigungen in festen Längen können nach Zeichnung durchgeführt werden.
Ja. Kanalstahl kann zuerst hergestellt und dann feuerverzinkt werden, wenn Korrosionsschutz für den Einsatz im Freien oder in feuchten Umgebungen erforderlich ist.
Nein. Dunkler Walzzunder ist ein normales Ergebnis des Warmwalzens. Es sollte von rotbrauner Korrosion, Rissen, Laminierungen und anderen unzulässigen Oberflächenfehlern unterschieden werden.
Der Abschnitt sollte entsprechend der Spannweite, der Belastung, den Auflagebedingungen, der Belastungsrichtung und der zulässigen Durchbiegung ausgewählt werden. Der Statikplan bzw. Stahlplan ist die zuverlässigste Grundlage für die Beschaffung.
Ja. Es kann für geeignete Solartragrahmen, Gerätesockel und Hilfskonstruktionen verwendet werden, bei denen der Kanalabschnitt dem Projektentwurf entspricht.
Diese größeren Abschnitte können für schwere Fertigungen verwendet werden, die endgültige Wahl hängt jedoch vom Gewicht der Ausrüstung, den Stützpunkten, den Vibrationen und den strukturellen Anforderungen ab.
Für Exportaufträge können internationale Qualitäten besprochen werden. Chemische Zusammensetzung, mechanische Eigenschaften und Zertifizierungsanforderungen sollten vor der Produktion bestätigt werden.
Materialzeugnisse, Prüfprotokolle und andere vereinbarte Qualitätsdokumente können auftragsbezogen mitgeliefert werden. Bei Bedarf kann auch eine Inspektion durch Dritte arrangiert werden.
