RonghengLieferungenKaltgeformter U-KanalStahlprofile für Halterungen für Industrieanlagen, Strukturrahmen, Rohrhalterungen, eingebettete Komponenten und andere Anwendungen in der Stahlherstellung. Diese U-förmigen Abschnitte werden durch schrittweises Formen von Stahlband bei Raumtemperatur hergestellt und bieten eine praktische Kombination aus kontrollierter Geometrie, effizientem Materialeinsatz und anpassbaren Abmessungen für Projekte, die zuverlässige, einbaufertige Stahlkomponenten erfordern.
Kaltgeformtes U-Profil ist ein Stahlprofil, das durch Biegen von Stahlband bei Raumtemperatur in einen U-förmigen Querschnitt hergestellt wird. Aufgrund seiner offenen Geometrie eignet es sich für Gerätesockel, Führungsstrukturen, Stützrahmen, Gehäuse und verschiedene gefertigte Baugruppen. Im Vergleich zu schwereren herkömmlichen Profilen können kaltgeformte Profile ein nützliches Gleichgewicht zwischen Festigkeit und Gewicht bieten, wenn sie richtig für die vorgesehenen Belastungen ausgelegt sind. Rongheng bietet Stahloptionen Q235B und Q355B, Profilgrößen U80–U300, Dicken von 0,8–3,0 mm und Standardlängen von 6, 9 oder 12 Metern, abhängig von den Produktspezifikationen. In diesem Leitfaden werden Herstellungsmethoden, praktische Vorteile, Anwendungen, technische Spezifikationen, Kaufüberlegungen und Wartungsanforderungen erläutert, um Käufern bei der Auswahl des richtigen Stahlkanals für ihre Projekte zu helfen.
1. Was ist ein kaltgeformter U-Kanal?
2. Wie wird kaltgeformtes U-Profil hergestellt?
3. Was sind die Hauptvorteile?
4. Wo werden kaltgeformte U-Profile verwendet?
5. Welche technischen Spezifikationen sind am wichtigsten?
6. Kaltgeformter U-Profilstahl vs. warmgewalzter Profilstahl
7. So wählen Sie den richtigen U-Kanal aus
8. Qualitätskontrolle und Wartung

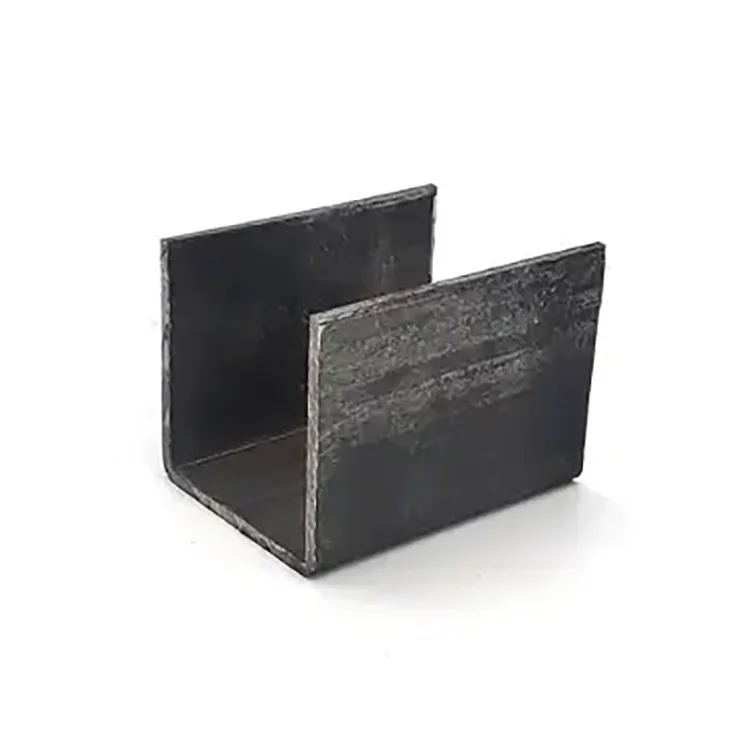

Kaltgeformte U-Profile sind offene Stahlprofile mit einem Mittelsteg und zwei in die gleiche Richtung verlaufenden Flanschen. Durch diese Konfiguration entsteht ein U-förmiges Profil, das in Tragstrukturen, Montagebaugruppen, Geräterahmen und andere gefertigte Komponenten integriert werden kann.
Im Gegensatz zu warmgewalztem U-Profilstahl, der seine Form durch Hochtemperaturwalzen erhält, wird kaltgeformtes U-Profil durch schrittweises Biegen von Stahlband bei Raumtemperatur hergestellt. Durch diese Fertigungsmethode können die Profilabmessungen und die Flanschgeometrie an den jeweiligen Anwendungsfall angepasst werden.
Kaltgeformte Kanäle sind besonders nützlich, wenn ein Projekt relativ leichte Stahlkomponenten, wiederholbare Abmessungen und eine einfache Fertigung erfordert. Ihre Leistung hängt von der Stahlsorte, der Dicke, der Querschnittsgeometrie, dem Verbindungsdesign und den angewendeten Lasten ab. Daher erfordert die Auswahl eines geeigneten Profils mehr als nur den Vergleich seiner Außenmaße.
Rongheng bietet kaltgeformte Stahlprofile für industrielle und strukturelle Anwendungen, wobei je nach Projektanforderungen Standard- und kundenspezifische Optionen verfügbar sind. Käufer können die Produktinformationen zu kaltgeformten U-Profilen einsehen, um die verfügbaren Spezifikationen und Verarbeitungsdienste zu beurteilen.
Der Herstellungsprozess ist darauf ausgelegt, flache Stahlbänder in ein einheitliches Profil mit offenem Querschnitt umzuwandeln. Abhängig von der Produktionslinie und den Auftragsanforderungen umfassen die Hauptschritte typischerweise Materialvorbereitung, Formung, Maßprüfung und Endbearbeitung.
Die Produktion beginnt mit einem Stahlband, das entsprechend der erforderlichen Qualität, Dicke, mechanischen Eigenschaften und Anwendung ausgewählt wird. Rongheng zählt Q235B und Q355B zu den verfügbaren Materialoptionen für diese Produktreihe.
Die geeignete Güteklasse sollte anhand der geltenden Konstruktionsnormen und Projektspezifikationen bestätigt werden und nicht ausschließlich auf der Grundlage der Nennfestigkeit ausgewählt werden.
Das Stahlband durchläuft eine Reihe von Formwalzen, die nach und nach den Mittelsteg und die Flansche bilden. Die progressive Umformung verteilt die Verformung auf mehrere Stufen und trägt so zur Bildung der erforderlichen Querschnittsgeometrie bei.
Rollenausrichtung, Materialkonsistenz und Werkzeugzustand können sich auf Geradheit, Flanschwinkel und Maßeinheitlichkeit auswirken.
Sobald das gewünschte Profil geformt ist, kann es auf die gewünschte Länge zugeschnitten werden. Abhängig von der Bestellung kann die zusätzliche Bearbeitung vorgestanzte Löcher, Schlitze und andere kundenspezifische Abmessungen umfassen, die die Installation vereinfachen sollen.
Fertige Abschnitte sollten anhand der vereinbarten Spezifikationen überprüft werden. Relevante Prüfpunkte können Stegabmessungen, Flanschabmessungen, Dicke, Länge, Geradheit und sichtbare Oberflächenbeschaffenheit sein.
Bestätigen Sie vor der Produktion den geltenden Prüfplan und die Dokumentation mit dem Lieferanten, insbesondere bei Projekten mit strengen Maßtoleranzen oder strukturellen Compliance-Anforderungen.
Durch die Kaltumformung können Hersteller Profile aus Stahlband herstellen, ohne den gleichen Warmumformweg wie bei herkömmlichen warmgewalzten Kanälen zu verwenden. Bei Anwendungen, bei denen das Design relativ dünne Abschnitte zulässt, kann dieser Ansatz das Bauteilgewicht und den Materialverbrauch reduzieren.
Allerdings ist dünnerer Stahl nicht automatisch wirtschaftlicher. Bei der endgültigen Konstruktion müssen Tragfähigkeit, lokale Knickung, Durchbiegung, Verbindungsstärke und die erforderliche Lebensdauer berücksichtigt werden.
Das progressive Rollformen unterstützt wiederholbare Querschnittsabmessungen über Produktionsläufe hinweg. Konsistenz ist wichtig, wenn mehrere Kanäle mit Halterungen, Befestigungselementen, Montageplatten oder anderen Stahlkomponenten ausgerichtet werden müssen.
Für Fertigungsunternehmen kann die Einheitlichkeit der Abmessungen Passungsschwierigkeiten und unnötige Anpassungen während der Montage reduzieren.
Das offene U-förmige Profil bietet zugängliche Flächen zur Positionierung und Verbindung. Je nach Ausführung kann es geschnitten, gebohrt, gestanzt oder in Schweißbaugruppen eingearbeitet werden.
Vorgeschnittene Längen und genau positionierte Löcher können auch einige Nachbearbeitungen am Installationsort reduzieren, sofern die Herstellungsdetails vor der Herstellung bestätigt wurden.
Industrieprojekte haben selten identische Maßanforderungen. Kundenspezifische Längen, Lochpositionen, Schlitze und nicht standardmäßige Abmessungen können dabei helfen, einen Kanal an einen bestimmten Stützrahmen oder eine bestimmte Gerätebaugruppe anzupassen.
Käufer sollten technische Zeichnungen oder klare Maßangaben vorlegen, um sicherzustellen, dass der gelieferte Abschnitt mit der beabsichtigten Installation übereinstimmt.
Kaltgeformter Stahl kann ein effektives Gleichgewicht zwischen Festigkeit und Gewicht bieten, wenn seine Geometrie und Dicke für die vorgesehenen Belastungen geeignet sind. Die endgültige strukturelle Leistung hängt von mehr als der Stahlsorte ab: Stegtiefe, Flanschbreite, Dicke, freitragende Länge, Aussteifung und Verbindungsdetails sind alle wichtig.
Bei tragenden Anwendungen sollten Ingenieure den Abschnitt anhand der geltenden Konstruktionsnorm überprüfen, anstatt sich auf allgemeine Produktbeschreibungen zu verlassen.
Durch das offene Profil eignen sich kaltgeformte U-Profile für eine Vielzahl von Industrie- und Fertigungsanwendungen im Innenbereich.
Bei Installationen im Freien, in feuchten Umgebungen oder an Standorten, die korrosiven Substanzen ausgesetzt sind, sollten Käufer prüfen, ob eine Verzinkung, Lackierung oder ein anderes geeignetes Korrosionsschutzsystem erforderlich ist. Bei einem unbeschichteten Kaltumformteil ist nicht automatisch davon auszugehen, dass es für eine langfristige Außenbewitterung geeignet ist.
Die Auswahl des richtigen U-Profils erfordert ein klares Verständnis des verfügbaren Profilbereichs und der tatsächlichen Arbeitsbedingungen. Die aufgeführten Produktinformationen von Rongheng enthalten die folgenden Referenzspezifikationen.
| Spezifikationselement | Verfügbare Option | Überlegungen zum Kauf |
|---|---|---|
| Profilgröße | U80–U300 | Bestätigen Sie die genaue Stegtiefe, die Flanschabmessungen und die Schnittzeichnung. |
| Stahlsorte | Q235B, Q355B | Passen Sie die Sorte an die Auslegungslasten und geltenden Normen an. |
| Wandstärke | 0,8–3,0 mm | Überprüfen Sie die Lastanforderungen, die lokale Knickung und die Verbindungsleistung. |
| Standardlänge | 6 m, 9 m oder 12 m | Wählen Sie Längen aus, die zu den Transport- und Installationsplänen passen. |
| Zuschnittservice | Individueller Zuschnitt möglich | Bestätigen Sie die fertige Länge und die Maßtoleranz. |
| Lochbearbeitung | Vorgestanzte Löcher und Schlitze verfügbar | Stellen Sie Lochdurchmesser-, Abstands- und Positionszeichnungen bereit. |
| Nicht standardmäßige Abmessungen | Individuelle Anforderungen können besprochen werden | Bestätigen Sie Machbarkeit, Werkzeuge, Kosten und Vorlaufzeit. |
| Oberflächenschutz | Bestätigen Sie die gewünschte Ausführung mit dem Lieferanten | Berücksichtigen Sie Feuchtigkeit, Korrosionseinwirkung und Wartungsbedarf. |
Wichtig:Diese Spezifikationen dienen als Referenz für die Produktauswahl und ersetzen nicht ein projektspezifisches technisches Datenblatt. Bestätigen Sie die genauen Abschnittsabmessungen, Toleranzen, Materialzertifikate, Oberflächenbeschaffenheit und geltenden Normen in den Kaufunterlagen.
Sowohl kaltgeformte als auch warmgewalzte U-Profile spielen bei der Stahlherstellung eine praktische Rolle. Die beste Wahl hängt von den strukturellen Anforderungen, den verfügbaren Abmessungen, den Fertigungstoleranzen und den Projektkosten ab.
| Vergleichsfaktor | Kaltgeformter U-Kanal | Warmgewalzter Kanalstahl |
|---|---|---|
| Herstellungsmethode | Stahlband, das bei Raumtemperatur nach und nach geformt wird | Durch einen Warmwalzprozess geformter Stahl |
| Typisches Abschnittsdesign | Oft geeignet für relativ dünnwandige, leichte Profile | Im Allgemeinen in herkömmlichen Strukturkanalabschnitten erhältlich |
| Dimensionsanpassung | Profilgeometrie und -bearbeitung können individuell an die jeweiligen Anforderungen angepasst werden | Die Auswahl richtet sich im Allgemeinen nach den verfügbaren Walzprofilen, mit zusätzlicher Fertigung nach Bedarf |
| Überlegungen zum Gewicht | Kann das Gewicht reduzieren, wenn die Konstruktion dünnere Abschnitte zulässt | Wird oft für schwerere Strukturanwendungen ausgewählt, die geeignete Querschnittseigenschaften erfordern |
| Typische Verwendungen | Geräteträger, Rahmen, Führungen und leichte Stahlkonstruktion | Strukturelle Rahmen, Stützen und Anwendungen, die geeignete schwerere Abschnitte erfordern |
| Designanforderungen | Überprüfen Sie lokale Knickung, Durchbiegung, Verbindungen und Abschnittseigenschaften | Überprüfen Sie Abschnittseigenschaften, Belastungen, Verbindungen und geltende Strukturstandards |
Keine der beiden Herstellungsmethoden ist allgemein überlegen. Kaltgeformte Profile können für leichte Anwendungen und kundenspezifische Fertigung von Vorteil sein, während warmgewalzte Profile für Projekte, die schwerere Abschnitte erfordern, möglicherweise besser geeignet sind. Ingenieure sollten die tatsächlichen Abschnittseigenschaften und die überprüfte Auslegungskapazität vergleichen, bevor sie eine endgültige Entscheidung treffen.
Eine sichere Kaufentscheidung beginnt bei der Anwendung und nicht allein beim Produktnamen. Die folgenden Schritte können Projektmanagern, Ingenieuren und Beschaffungsteams dabei helfen, ihre Anforderungen zu definieren.
Identifizieren Sie die Lasten, die nicht unterstützte Spannweite, die Stützbedingungen, die Verbindungsanordnung und die erwartete Serviceumgebung. Bei strukturellen Anwendungen geben Sie diese Details an den verantwortlichen Ingenieur weiter, damit der Abschnitt entsprechend ausgewählt und überprüft werden kann.
Geben Sie Stegtiefe, Flanschbreite, Materialstärke, Flanschwinkel und alle zusätzlichen geometrischen Anforderungen an. Ein Abschnittsgrößenetikett allein beschreibt möglicherweise nicht alle für eine genaue Fertigung erforderlichen Abmessungen.
Q235B und Q355B sind verfügbare Optionen, die für Ronghengs kaltgeformte U-Profil-Reihe aufgeführt sind. Die geeignete Sorte sollte entsprechend der Entwurfsberechnung, der geltenden Materialnorm und der Projektdokumentation ausgewählt werden.
Bestimmen Sie vor der Bestellung die erforderlichen Längen, Lochpositionen, Schlitze und andere Verarbeitungsdetails. Vollständige Zeichnungen tragen dazu bei, Änderungen am Standort zu reduzieren und Abweichungen zwischen gelieferten Profilen und Installationskomponenten zu vermeiden.
Beschaffungsteams sollten die gesamten Kosten bewerten, einschließlich:
Dieser Ansatz hilft Käufern, Angebote auf konsistenter Basis zu vergleichen und die am besten geeignete Option für das Projekt zu ermitteln.
Die Produktqualität beeinflusst die Installationseffizienz, die strukturelle Leistung und die langfristige Zuverlässigkeit der gefertigten Baugruppen. Käufer sollten klare Inspektionsanforderungen festlegen, bevor mit der Herstellung begonnen wird.
Überprüfen Sie die Stegtiefe, Flanschbreite, Dicke, Gesamtlänge, Geradheit und andere kritische Abmessungen anhand der genehmigten Zeichnung. Bei Bauteilen, die in Baugruppen eingesetzt werden, ist die Maßhaltigkeit besonders wichtig.
Bestätigen Sie die Stahlsorte und fordern Sie die entsprechende Materialdokumentation an, sofern dies für das Projekt erforderlich ist. Die Identifizierung und Rückverfolgbarkeit von Materialien kann für regulierte oder tragende Anwendungen wichtig sein.
Untersuchen Sie das Profil auf sichtbare Schäden, Verformungen und Bedingungen, die die Herstellung oder Beschichtung beeinträchtigen könnten. Wenn Korrosionsschutz vorgeschrieben ist, bestätigen Sie die Art der Beschichtung und die geltenden Prüfkriterien.
Bei anspruchsvollen strukturellen Anwendungen sollten Inspektion und Abnahme der Projektspezifikation und den geltenden technischen Standards entsprechen. Die Wartungsanforderungen sollten die tatsächliche Betriebsumgebung und das ausgewählte Oberflächenschutzsystem widerspiegeln.
Kaltgeformte U-Profile werden durch schrittweises Biegen von Stahlbändern bei Raumtemperatur hergestellt, während herkömmlicher warmgewalzter Kanalstahl durch Warmwalzen geformt wird. Kaltgeformte Profile werden häufig für leichte Profile und kundenspezifische Fertigungen verwendet, während warmgewalzte Profile üblicherweise für schwerere Strukturanwendungen ausgewählt werden. Die geeignete Wahl hängt von den erforderlichen Abmessungen, Querschnittseigenschaften und Auslegungslasten ab.
Rongheng listet Q235B und Q355B als verfügbare Materialoptionen für seine kaltgeformte U-Profil-Produktpalette auf. Käufer sollten vor der Bestellung die erforderliche Qualität, die mechanischen Eigenschaften, die Materialdokumentation und die geltenden Normen bestätigen.
Ja. Die aufgeführten Optionen umfassen kundenspezifisches Zuschneiden, vorgestanzte Löcher, Schlitze und nicht standardmäßige Abmessungen, die jedoch bestätigt werden müssen. Käufer sollten detaillierte Zeichnungen, Abmessungen, Mengen und Verarbeitungsanforderungen bereitstellen, damit der Lieferant die Machbarkeit und Angebotsdetails beurteilen kann.
Der Einsatz im Freien ist möglich, wenn Material, Konstruktion und Korrosionsschutzsystem für die Umgebung geeignet sind. Unbeschichteter Stahl muss möglicherweise zusätzlich vor Feuchtigkeit und Korrosion geschützt werden. Käufer sollten die verfügbare Oberflächenbehandlung und die erwarteten Servicebedingungen mit dem Lieferanten bestätigen.
Die Auswahl hängt von der aufgebrachten Last, der Spannweite, den Auflagebedingungen, der Verbindungskonstruktion, der Stahlsorte und den geltenden strukturellen Anforderungen ab. Bei tragenden Anwendungen sollte ein qualifizierter Ingenieur die Profileigenschaften und die Tragfähigkeit überprüfen. Rongheng kann die angegebenen Abmessungen und Projektinformationen überprüfen, um geeignete Produktoptionen zu ermitteln.
Geben Sie die erforderliche Profilgröße, Steg- und Flanschabmessungen, Dicke, Stahlsorte, Länge, Menge, Oberflächenbeschaffenheit und etwaige Loch- oder Schlitzanforderungen an. Fügen Sie bei Strukturprojekten die relevanten Zeichnungen, die vorgesehene Anwendung und die technischen Standards hinzu. Diese Angaben helfen dem Lieferanten, ein genaueres Angebot und einen Liefervorschlag zu erstellen.
Kaltgeformter U-Kanal ist ein praktisches Stahlprofil für Geräteträger, Industrierahmen, Führungsstrukturen, eingebettete Komponenten und andere Fertigungsanwendungen, bei denen Abschnittsgeometrie, Materialeffizienz und Installationskompatibilität eine Rolle spielen. Die Auswahl des richtigen Produkts erfordert eine sorgfältige Berücksichtigung der Stahlsorte, der Dicke, der Profilabmessungen, der angewendeten Belastungen, der Korrosionsbelastung und der Verarbeitungsanforderungen. Rongheng bietet die Optionen Q235B und Q355B, die Profilgrößen U80–U300 und maßgeschneiderte Verarbeitungsdienste gemäß bestätigten Spezifikationen. Wenn Sie Stahlkanäle für ein Industrieprojekt, eine Gerätemontage oder eine kundenspezifische Fertigungsanforderung beschaffen,Kontaktieren Sie unsum Ihre Zeichnungen, technischen Anforderungen, Bestellmenge und Liefererwartungen zu besprechen. Eine klar definierte Spezifikation ist der erste Schritt zu einer zuverlässigen und kostengünstigen Stahlversorgungslösung.
-
