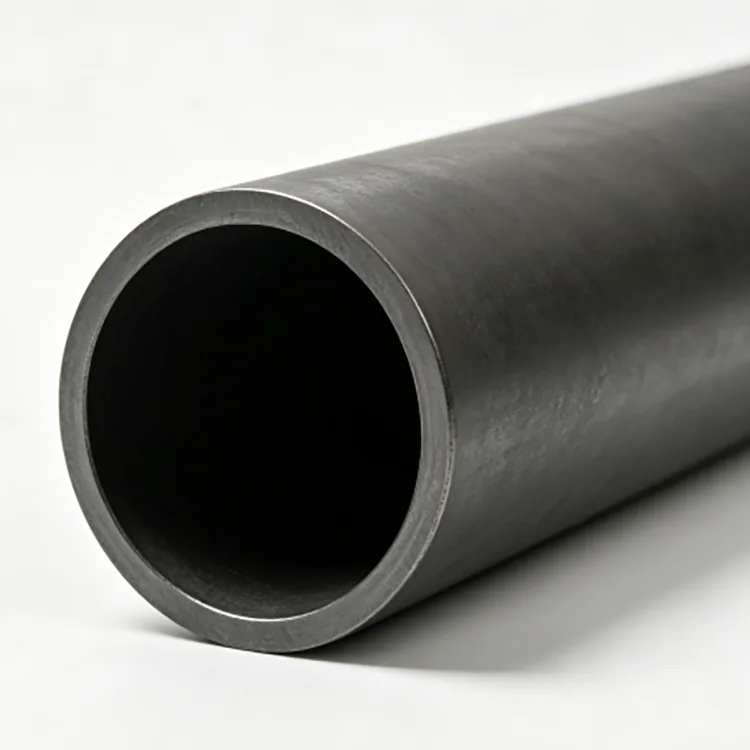

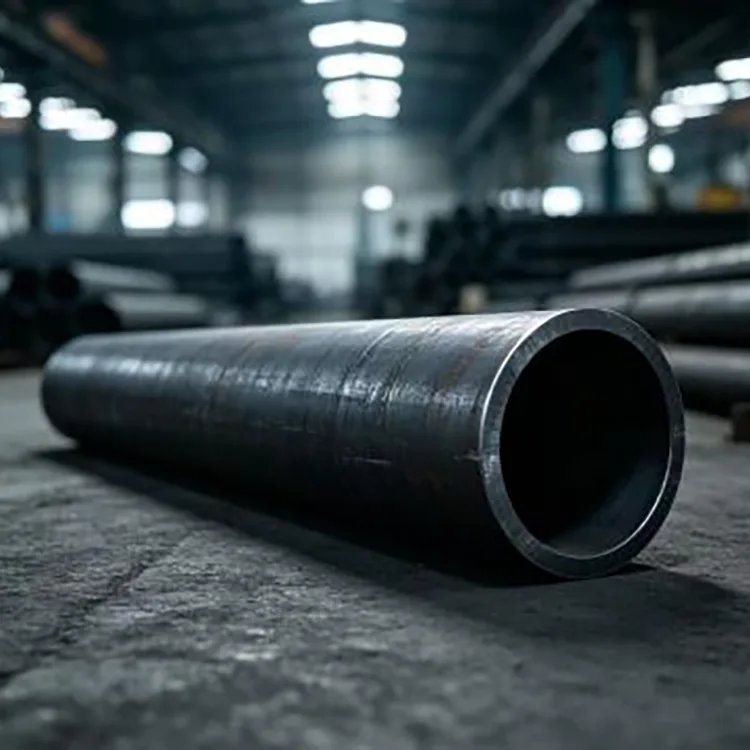

Nahtlose Rohre aus Kohlenstoffstahl für Rohrleitungssysteme werden aus massiven Stahlbarren und nicht aus einem Stahlband mit einer Längsschweißnaht hergestellt. Der Barren wird erhitzt, zu einer Hohlschale durchbohrt und anschließend gewalzt oder kaltgezogen, um den erforderlichen Durchmesser und die erforderliche Wandstärke zu erreichen.
Bei Rohrleitungssystemen liegt der Hauptgrund für die Verwendung nahtloser Rohre nicht nur in ihrer „höheren Festigkeit“. Durch seine Konstruktion entfällt die Längsschweißnaht, die bei geschweißten Rohren auftritt, was bei bestimmten Hochdruck-, Hochtemperatur- oder kritischen Anwendungen ein wichtiger Gesichtspunkt sein kann.
Das fertige Rohr kann in schwarzem Zustand geliefert werden, gebeizt und passiviert, poliert, mit Rostschutzöl beschichtet oder mit einem anderen vereinbarten Oberflächenschutz behandelt. Die endgültige Spezifikation sollte auf dem Medium, der Temperatur, dem Druck, der Verbindungsmethode und der geltenden Rohrleitungsnorm basieren.
|
Artikel |
Spezifikation |
|
Produkt |
Nahtloses Rohr aus Kohlenstoffstahl für Rohrleitungssysteme |
|
Hauptmaterialien |
20#, Q235B, Q345B, A106 Gr.B, A53 Gr.B |
|
Außendurchmesser |
21–630 mm |
|
Wandstärke |
1–50 mm |
|
Standardlänge |
6 m / 12 m |
|
Benutzerdefinierte Länge |
Verfügbar |
|
Druckbereich |
0,6–32 MPa als angegebener Referenzbereich, abhängig von Rohrgröße, Wandstärke, Material und Konstruktionscode |
|
Temperaturbereich |
-20 °C bis 450 °C als mitgelieferte Produktreferenz; Die tatsächlich zulässige Betriebstemperatur hängt vom Material und der geltenden Norm ab |
|
Oberfläche |
Schwarz, gebeizt und passiviert, poliert, Rostschutzöl, verzinkt |
|
Verarbeitung |
Schneiden, Anfasen, Gewindeschneiden, Bohren und andere vereinbarte Fertigungen |
20#-Kohlenstoffstahl wird üblicherweise für den allgemeinen Flüssigkeitstransport und herkömmliche mechanische Anwendungen verwendet.
Q235B eignet sich für allgemeine Struktur- und Stützanwendungen, bei denen das Design diese Sorte erfordert.
Q345B kann für Anwendungen in Betracht gezogen werden, die eine höhere Festigkeit erfordern, vorbehaltlich der geltenden Rohrspezifikation.
A106 Gr.B ist eine häufige Wahl für nahtlose Kohlenstoffstahlrohre, die im Hochtemperaturbereich eingesetzt werden. ASTM A106/A106M-26 deckt nahtlose Kohlenstoffstahlrohre für den Einsatz bei hohen Temperaturen ab und enthält Anforderungen für mechanische Tests, hydrostatische Tests und zerstörungsfreie elektrische Tests.
A53 Gr.B gehört zu einer umfassenderen Rohrspezifikation, die sowohl nahtlose als auch geschweißte schwarze und feuerverzinkte Rohre umfasst. Daher sollte der Käufer deutlich angeben, dass das erforderliche Produkt nahtlos ist. ASTM A53/A53M-24 deckt NPS 1/8 bis NPS 26 ab und umfasst hydrostatische und andere Inspektionsanforderungen.
Für unterschiedliche Dienste sind unterschiedliche Standards vorgesehen.
Für den allgemeinen Flüssigkeitstransport in China ist GB/T 8163-2018 der aktuelle Standard für nahtlose Stahlrohre für den Flüssigkeitsdienst.
Für den Einsatz bei hohen Temperaturen ist ASTM A106/A106M speziell für nahtlose Kohlenstoffstahlrohre für den Einsatz bei hohen Temperaturen vorgesehen.
Für das Cracken von Erdöl und damit verbundene petrochemische Ofen-, Wärmetauscher- und Druckrohranwendungen deckt GB 9948-2013 nahtlose Stahlrohre für das Cracken von Erdöl ab.
Aus diesem Grund sollte bei einer Rohrleitungsanfrage das Betriebsmedium und die Betriebstemperatur angegeben werden, nicht nur der Außendurchmesser und die Wandstärke.
Die gelieferte Produktpalette deckt 0,6–32 MPa und -20 °C bis 450 °C ab, diese sollten jedoch nicht als eine universelle Bewertung für jedes Rohr betrachtet werden.
Der zulässige Druck hängt vom Außendurchmesser, der Wandstärke, der Stahlsorte, der Auslegungstemperatur, der Korrosionszugabe, der Verbindungskonfiguration und den geltenden Konstruktionsvorschriften ab.
Die Temperatur beeinflusst auch die Materialleistung. Ein für Normaltemperaturwasser geeignetes Rohr kann aufgrund der gleichen Wandstärke nicht automatisch für Hochtemperaturdampf verwendet werden.
Bei Hochtemperatursystemen sollten daher vor dem Kauf Materialstandard und Designcode bestätigt werden.
Das Fehlen einer Längsschweißnaht ist bei Anwendungen nützlich, bei denen die Rohrwand um den Umfang herum einen durchgehenden Körper bilden muss.
Für viele gewöhnliche Niederdrucksysteme können geschweißte Rohre wirtschaftlicher sein.
Nahtlose Rohre werden relevanter, wenn das Projekt aufgrund von Druck, Temperatur, Servicekritikalität oder den geltenden Vorschriften eine nahtlose Spezifikation erfordert.
Diese Unterscheidung ist für die Beschaffung wichtig. „Nahtlos“ sollte eine Anforderung in der Kaufspezifikation sein, wenn der technische Entwurf dies erfordert, und nicht eine Annahme, die auf dem Aussehen des Rohrs basiert.
Beim Flüssigkeitstransport wird der Druckabfall durch den Innendurchmesser, die Rohrlänge, die Durchflussrate, die Flüssigkeitsviskosität, die Armaturen und den Zustand der Innenoberfläche beeinflusst.
Ein größerer Innendurchmesser kann die Strömungsgeschwindigkeit und den Reibungsverlust verringern, während ein kleinerer Durchmesser den Pumpbedarf erhöhen kann.
Aus diesem Grund sollte die Rohrdimensionierung auf dem erforderlichen Durchfluss und dem zulässigen Druckabfall basieren. Anschließend sollte die Wandstärke getrennt nach Druck und mechanischen Anforderungen geprüft werden.
Es sorgt für Druckfestigkeit, ermöglicht bei Bedarf Korrosionszugabe, trägt zur mechanischen Steifigkeit bei und beeinflusst die äußere Belastbarkeit der Rohrleitung.
Der Lieferbereich liegt zwischen 1 und 50 mm, wobei die Druckserie SCH für entsprechende Projektbestellungen erhältlich ist.
Eine dickere Wand ist nicht automatisch besser. Es erhöht das Materialgewicht, die Kosten und manchmal auch den Schweiß- oder Biegeaufwand. Die richtige Dicke sollte sich aus dem Auslegungsdruck, der Temperatur, der Materialqualität und der Korrosionszugabe ergeben.
Nahtlose Rohre aus Kohlenstoffstahl für Rohrleitungssysteme werden in mehreren Industriesystemen eingesetzt.
In Kraftwerken kann es für ausgewählte Dampf-, Wasser- und Hilfsrohrleitungssysteme eingesetzt werden, wenn Material und Temperaturauslegung geeignet sind.

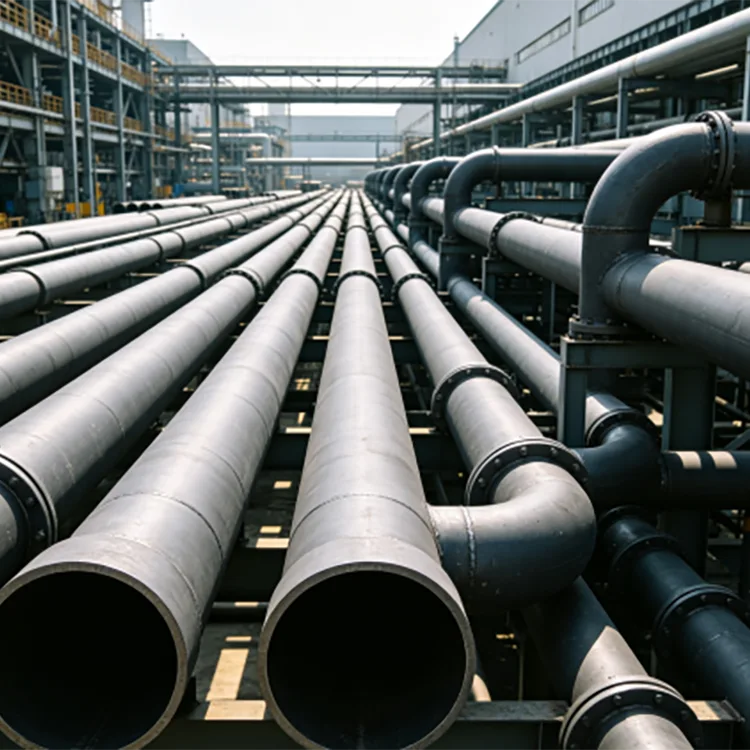

In Chemieanlagen wird es bei entsprechender Materialauswahl für Prozessrohrleitungen, Wärmeübertragungssysteme und Geräteverbindungen eingesetzt.

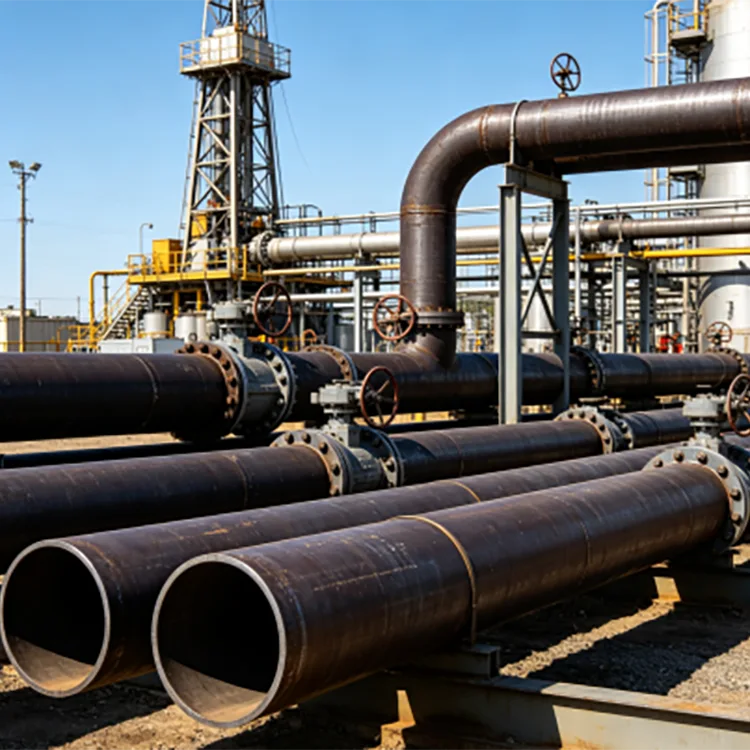

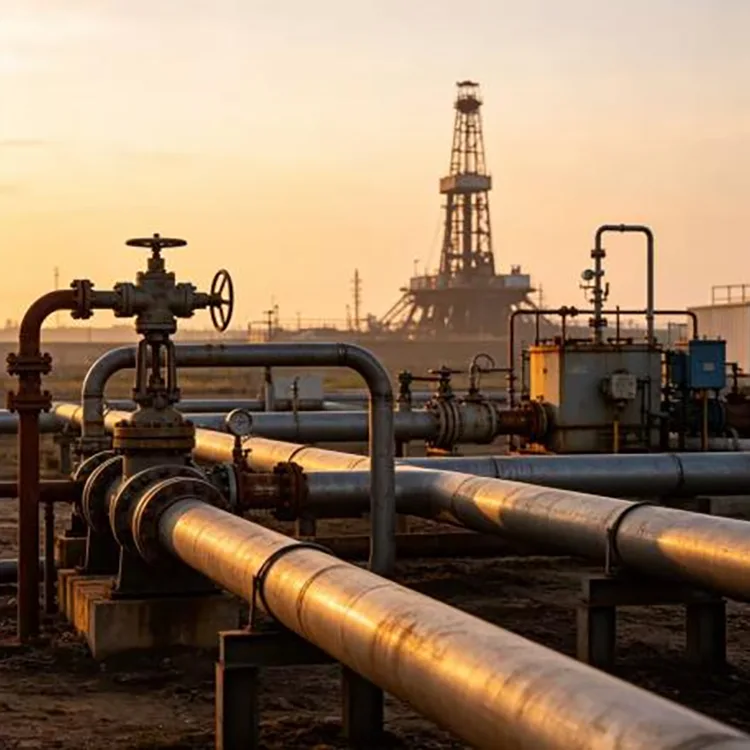

In Öl- und Gasanlagen können nahtlose Rohre in ausgewählten Druck- und Prozessleitungen verwendet werden, sofern die angegebene Qualität und Norm dies zulassen.
In mechanischen Geräten kann es als Hydraulikrohr, Geräterohr und drucktragende Verbindung dienen.

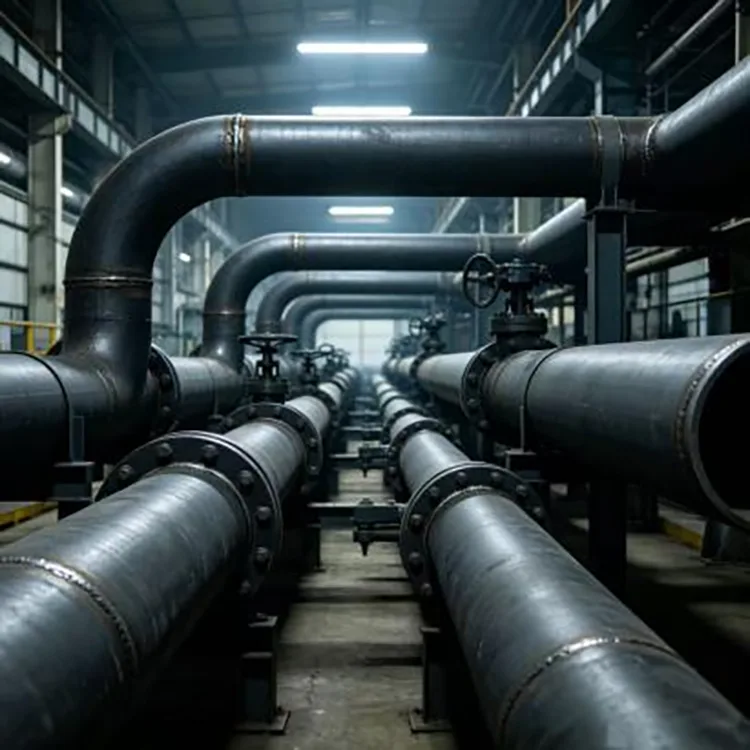

In Industrieanlagen wird es entsprechend den jeweiligen Betriebsanforderungen für Druckluft, Wasser und andere Prozessmedien eingesetzt.
Bei Hochtemperaturrohrleitungen sollte das Rohr entsprechend der Temperaturanforderung rückwärts ausgewählt werden.
Wenn eine Leitung Hochtemperaturdampf oder ein anderes heißes Prozessmedium transportiert, sollte der Käufer die Materialqualität, die Auslegungstemperatur, den Druck, die Isolierungsanordnung und die Ausdehnungstoleranz bestätigen.
ASTM A106/A106M-26 deckt speziell nahtlose Kohlenstoffstahlrohre für den Einsatz bei hohen Temperaturen ab und erfordert, dass das Rohr bei ordnungsgemäßer Spezifikation für Vorgänge wie Biegen, Flanschen und Schweißen geeignet ist.
Ein Allzweck-Flüssigkeitsrohr sollte nicht durch ein Hochtemperaturrohr ersetzt werden, nur weil die Nenngröße identisch ist.
Nahtlose Stahlrohre können in erdverlegten Rohrleitungssystemen verwendet werden, die schwarze Stahloberfläche bietet jedoch keinen langfristigen Korrosionsschutz im Untergrund.
Bei erdverlegter Installation kann der äußere Schutz je nach Projektentwurf geeignete Korrosionsschutzbeschichtungen, Umhüllungssysteme oder kathodische Schutzmaßnahmen umfassen.
Der Boden selbst kann eine erhebliche Korrosionsquelle sein. Feuchtigkeitsgehalt, pH-Wert, Salze, Entwässerung und Streuströmungsbedingungen beeinflussen alle den erforderlichen Schutz.
Wenn die Rohrleitung intern ein korrosives Medium führt, muss auch die interne Materialverträglichkeit berücksichtigt werden.
Das Rohr kann in verschiedenen Oberflächenbeschaffenheiten geliefert werden.
Schwarz: der normale unbehandelte Zustand für viele Anwendungen in der Fertigung und in industriellen Rohrleitungen.
Gebeizt und passiviert: nützlich, wenn eine sauberere Oberfläche erforderlich ist.
Poliert: ausgewählt für Anwendungen, bei denen die Oberflächenbeschaffenheit eine besondere Rolle spielt.
Rostschutzöl: nützlich zum Lager- und Transportschutz.
Feuerverzinkt: verfügbar für geeignete Anwendungen, bei denen ein äußerer atmosphärischer Korrosionsschutz erforderlich ist.
Die endgültige Oberflächenbehandlung sollte entsprechend dem Medium und der Einsatzumgebung ausgewählt werden und nicht als allgemeine Aufwertung angewendet werden.
Für die Rohrleitungsmontage können die Rohrenden entsprechend der Anschlussart vorbereitet werden.
Glatte Enden eignen sich für bestimmte Schweißverbindungen.
Abgeschrägte Enden können für das Stumpfschweißen vorbereitet werden.
Für geeignete Anwendungen mit kleineren Durchmessern können Gewindeenden angeordnet werden.
Das Schneiden mit fester Länge kann auch die Feldfertigung reduzieren, wenn die Pipeline-Zeichnung bereits fertiggestellt ist.
Wenn das Rohr in ein Drucksystem eingeschweißt wird, sollte die Endvorbereitung dem Schweißverfahren und der Verbindungskonstruktion des Projekts entsprechen.
Bei einer Druckleitung reicht die bloße Prüfung des Erscheinungsbilds nicht aus.
Der Prüfplan kann Materialprüfung, Maßmessung, Sichtprüfung, hydrostatische Prüfung und entsprechende zerstörungsfreie Prüfung gemäß der gewählten Norm umfassen.
ASTM A106/A106M-26 umfasst Zug-, Biege-, Abflachungs-, hydrostatische und zerstörungsfreie elektrische Prüfungen in seinem Geltungsbereich.
ASTM A53/A53M-24 enthält auch Bestimmungen für Zug-, Biege-, Abflachungs-, hydrostatische und zerstörungsfreie elektrische Prüfungen für Rohre, die unter diese Spezifikation fallen.
Bei einem Projektauftrag sollte der Käufer die erforderlichen Tests vor der Produktion definieren, anstatt zu versuchen, sie nach dem Versand hinzuzufügen.
Das Material wird vom eingehenden Stahl bis zur Inspektion der fertigen Rohre geprüft.
Chemische Zusammensetzung und Materialidentität werden anhand der angegebenen Qualität überprüft. Durchmesser, Wandstärke, Länge und Geradheit werden bei der Endproduktkontrolle überprüft.
Bei kritischen Aufträgen kann die zusätzliche Prüfung eine hydrostatische Prüfung und eine zerstörungsfreie Prüfung gemäß der ausgewählten Norm umfassen.
Materialzertifikate sollten mit der tatsächlichen Produktionscharge übereinstimmen. Wenn das Projekt eine unabhängige Überprüfung erfordert, kann vor dem Versand eine Inspektion durch Dritte vereinbart werden.
|
Anwendung |
Typische Startrichtung |
|
Allgemeiner Flüssigkeitstransport |
20# und anwendbare GB/T 8163-Anforderungen |
|
Allgemeine industrielle Rohrleitungen |
20# oder spezifiziertes Äquivalent |
|
Strukturelle/mechanische Anwendung mit höherer Festigkeit |
Q345B, wo zulässig |
|
Hochtemperaturbetrieb |
A106 Gr.B oder projektspezifische Hochtemperatursorte |
|
Erdöl-/petrochemischer Service |
Wählen Sie den anwendbaren Erdöl- oder Petrochemiestandard aus |
|
Vergrabene Pipeline |
Rohrspezifikation + äußerer Korrosionsschutz |
|
Hochdrucksystem |
Bestätigen Sie den Auslegungsdruck, die Temperatur, die Wandstärke und die geltenden Vorschriften |
Hierbei handelt es sich eher um Beschaffungsanweisungen als um einen Ersatz für die Pipeline-Auslegung.
Der Produktionsweg für nahtlose Rohre beginnt mit einem massiven Knüppel.
Stahlknüppel → Wiedererwärmung → Rotationslochen → Warmwalzen / Kalibrieren → Wärmebehandlung bei Bedarf → Richten → Schneiden → Inspektion → Endbearbeitung → Verpacken
Bei einigen Größen und Spezifikationen kann nach der Warmbearbeitungsphase Kaltziehen oder Kaltwalzen eingesetzt werden, um engere Abmessungen und Oberflächenanforderungen zu erreichen.
Der tatsächliche Herstellungsweg hängt von der Rohrgröße, der Qualität und dem bestellten Standard ab.
Das Stahlversorgungsnetzwerk von Tianjin Daqiuzhuang unterstützt Beschaffung, Inspektion, Zuschnitt, Rohrbearbeitung und Logistik für Projektaufträge.
Das verfügbare Sortiment umfasst Außendurchmesser von 21–630 mm und Wandstärken von 1–50 mm mit Standardlängen von 6 m und 12 m sowie kundenspezifischen Längen für Projektanforderungen.
Materialien können rund um den vorgesehenen Dienst angeordnet werden, einschließlich 20#, Q235B, Q345B, A106 Gr.B und A53 Gr.B, sofern der ausgewählte Standard die Qualität zulässt.
Bei Pipeline-Projekten kann der Auftrag das Schneiden, Anfasen, die Oberflächenvorbereitung und andere vereinbarte Bearbeitungen vor der Lieferung umfassen.
Materialzertifikate und Inspektionsprotokolle können gemäß den Kaufanforderungen bereitgestellt werden. Für Projekte, die eine unabhängige Überprüfung erfordern, ist eine Inspektion durch Dritte möglich.
Für Exportaufträge können Rohrbündelung, feuchtigkeitsbewusster Schutz, Containerverladung und Dokumentation über das Tianjin-Logistiknetzwerk koordiniert werden.
Eine sinnvolle Anfrage sollte das Rohrleitungsmedium, den Auslegungsdruck, die Auslegungstemperatur, den Rohrstandard, die Stahlsorte, den Außendurchmesser, die Wandstärke, die Länge und die Menge umfassen.
Zum Beispiel:
GB/T 8163 / 20# / nahtlos / 114,3 × 8 mm / 6 m / Wasserleitung / 100 MT
Für Hochtemperaturbetrieb:
ASTM A106 Gr.B / nahtlos / 8 Zoll / SCH40 / 12 m / Hochtemperatur-Prozesslinie
Mithilfe dieser Informationen kann der Lieferant das richtige Produkt identifizieren, anstatt die Bestellung nur anhand des Durchmessers abzugleichen.
Nahtlose Rohre haben keine Längsschweißnaht und sind für viele Druck-, Temperatur- und kritische Betriebsanwendungen spezifiziert. Ob dies erforderlich ist, hängt vom Projektcode und den Betriebsbedingungen ab.
Das gelieferte Sortiment umfasst 20#, Q235B, Q345B, A106 Gr.B und A53 Gr.B, vorbehaltlich der geltenden Produktnorm.
Ja, wenn das ausgewählte Material und die Norm für die Auslegungstemperatur und den Auslegungsdruck geeignet sind. ASTM A106 ist speziell für nahtlose Kohlenstoffstahlrohre für den Hochtemperaturbetrieb gedacht.
Der Referenzbereich des mitgelieferten Produkts erreicht 32 MPa, der zulässige Arbeitsdruck muss jedoch für den tatsächlichen Durchmesser, die Wandstärke, das Material, die Temperatur und die Konstruktionsvorschriften berechnet werden.
Der mitgelieferte Referenzbereich liegt zwischen -20 °C und 450 °C. Dies ist keine universelle Bewertung für alle Qualitäten und Größen; Die tatsächlich zulässige Betriebstemperatur wird durch die geltenden Materialnormen und Konstruktionsvorschriften bestimmt.
Ja, aber unbehandelter Kohlenstoffstahl sollte normalerweise einen geeigneten äußeren Korrosionsschutz für den Erdverlegungsbetrieb erhalten. Bei der Korrosionsplanung sollten die Bodenchemie und die Feuchtigkeitsbedingungen berücksichtigt werden.
Ja. Druckserien-Wandstärken wie SCH40 können geliefert werden, sofern sie mit der ausgewählten Rohrgröße und dem ausgewählten Standard kompatibel sind.
Ja. Das Schneiden mit fester Länge und das Anfasen der Enden können entsprechend den Rohrleitungszeichnungen und Schweißanforderungen angeordnet werden.
Nicht als automatischer Ersatz. Die Qualitäten gehören zu unterschiedlichen Spezifikationen und haben unterschiedliche Anforderungen. Das Rohr sollte den durch die Rohrleitungskonstruktion vorgegebenen Standards entsprechen.
GB/T 8163-2018 ist der aktuelle chinesische Standard für nahtlose Stahlrohre für den Einsatz in Flüssigkeiten.
A53/A53M deckt sowohl nahtlose als auch geschweißte Rohre ab. Wenn nahtlose Rohre erforderlich sind, muss in der Bestellung das nahtlose Produkt explizit angegeben werden.
Materialzertifikate, Maßkontrollprotokolle und vereinbarte Prüfberichte können geliefert werden. Hydrostatische Tests, zerstörungsfreie Tests und Inspektionen durch Dritte können gemäß der Projektspezifikation arrangiert werden.
