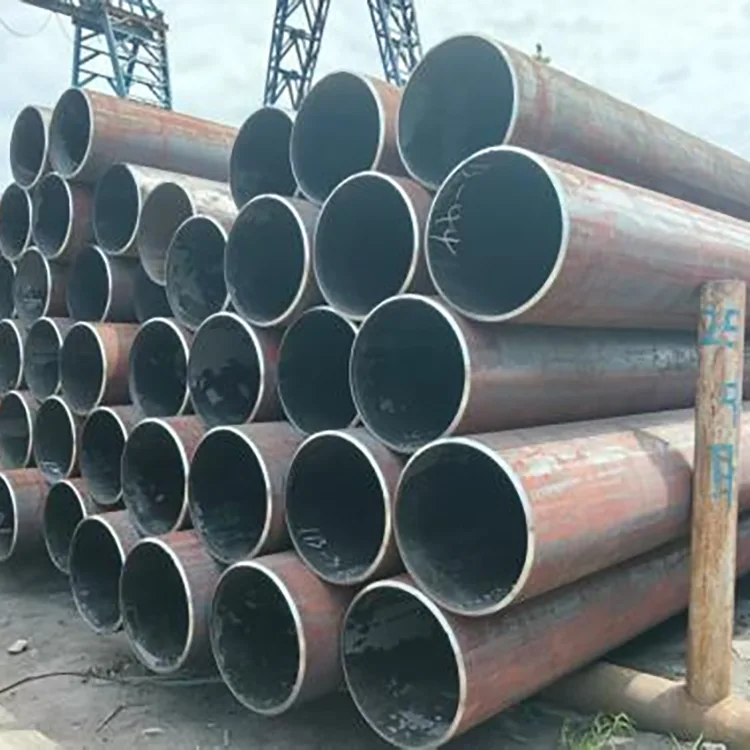

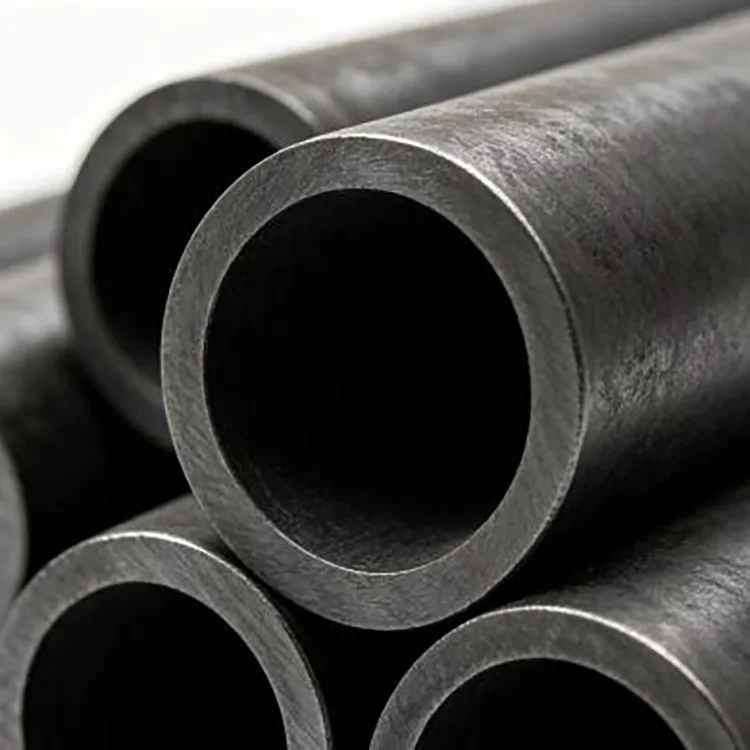

Nahtloses Hochtemperatur-Kohlenstoffstahlrohr

Hochtemperaturrohre können nicht allein nach der Rohrgröße ausgewählt werden. Arbeitstemperatur, Druck, Betriebsmedium, Betriebszeit und Materialqualität beeinflussen alle die vom Rohr geforderte Leistung. Dieses nahtlose Hochtemperatur-Kohlenstoffstahlrohr ist für Hochtemperatur- und Hochdruckanwendungen gedacht, bei denen herkömmliche Kohlenstoffstahlrohre möglicherweise keine ausreichende Langzeitstabilität bieten.

Die Herstellung des Rohres erfolgt in der Technologie der nahtlosen Stahlrohrfertigung, wodurch das Rohr eine durchgehende Struktur ohne Längsschweißnaht erhält. Kontrolliertes Erhitzen, Lochen, Walzen, Kalibrieren, Abkühlen und Richten tragen dazu bei, eine dichte und gleichmäßige Rohrwand aufrechtzuerhalten. Das fertige Rohr ist für Hochtemperaturdampf, Heißwasser und Prozessflüssigkeiten geeignet, wobei Verarbeitungsoptionen für unterschiedliche Installationsanforderungen verfügbar sind.

Leistung unter Hochtemperaturbedingungen

Langfristige Hitzeeinwirkung kann dazu führen, dass Rohre aus Kohlenstoffstahl an Formstabilität verlieren oder sich verformen, wenn das Material und die Betriebsbedingungen nicht richtig aufeinander abgestimmt sind. Aus diesem Grund ist das Rohr auf bestimmte Temperatur- und Druckgrenzen ausgelegt und nicht als nahtloses Allzweckrohr zu betrachten.

Beständigkeit gegen Kriechen bei hohen Temperaturen

Im Dauerbetrieb bei 425 °C ist das Rohr so ​​konzipiert, dass es seine Abmessungen beibehält und plastischer Verformung und Durchmessererweiterung standhält. Dies ist besonders wichtig für Pipelines, die über längere Betriebszeiten hohen Temperaturen ausgesetzt sind.

Widerstand gegen thermische Ermüdung

In industriellen Rohrleitungen kann es zu wiederholtem Erhitzen und Abkühlen kommen, statt dass die Temperatur konstant bleibt. Das Rohr ist so konzipiert, dass es thermischen Wechseln standhält und das Risiko von Rissen bei wiederholten Temperaturänderungen verringert.

Hochtemperatur- und Druckleistung

Der Nennhochtemperaturdruck beträgt 10 MPa bei einer konstanten Temperatur von 425 °C. Bei einem tatsächlichen Projekt sollte die Druckkapazität dennoch anhand der Rohrgröße, der Wandstärke, der Materialqualität, der Auslegungstemperatur und der geltenden technischen Vorschriften überprüft werden.

Einheitliche Materialstruktur

Die Verwendung kontrollierter Kohlenstoffstahl-Rohstoffe und die nahtlose Fertigung tragen dazu bei, eine dichte Rohrwand mit konsistenter Materialkontinuität zu gewährleisten. Dies ist wichtig für Anwendungen, bei denen lokale Defekte unter anhaltender Temperatur und anhaltendem Druck zu einem Problem werden könnten.

Grundlegende technische Spezifikationen

Material- und Standardauswahl

Das richtige Material hängt von der tatsächlichen Betriebstemperatur und den Einsatzbedingungen ab. Unterschiedliche Qualitäten sollten nicht einfach deshalb ausgetauscht werden, weil ihre Nennrohrabmessungen gleich sind.

Bis zu 350°C

Für Mittel- und Niederdruck-Dampf-, Wärmeträgeröl- und Heißwasserleitungen ist das nahtlose 20G-Stahlrohr gemäß GB 3087 die bevorzugte Option im mitgelieferten Auswahlschema.

Alternativ kann ASTM A106 Gr.B verwendet werden.

GB/T 8163 20# sollte mit Vorsicht betrachtet werden und ist eher für unkritische Zweigleitungen mit niedrigem Druck als für den anspruchsvollen Hochtemperaturbetrieb gedacht.

350–425°C

Für einen langfristigen kontinuierlichen Hochtemperatur-Dampfbetrieb verwenden Sie je nach Projektentwurf 20G gemäß GB 3087 oder ASTM A106 Gr.B.

Für diesen Temperaturbereich sollte die Materialdokumentation die erforderlichen mechanischen Eigenschaften bei hohen Temperaturen und Aufzeichnungen über zerstörungsfreie Prüfungen enthalten, sofern dies im Projekt festgelegt ist.

Gewöhnliches GB/T 8163 20# sollte nicht einfach durch die Reduzierung der Anschaffungskosten durch ein bestimmtes Hochtemperaturrohr ersetzt werden.

425–450°C

In diesem Temperaturbereich sollten Kohlenstoffstahlrohre nur für den kurzzeitigen oder intermittierenden Betrieb in Betracht gezogen werden.

Eine Kriechbewertung ist erforderlich und die Inspektionsintervalle sollten verkürzt werden, wenn vorübergehend Kohlenstoffstahl verwendet wird. Für formelles technisches Design wird Chrom-Molybdän-legierter Stahl bevorzugt.

Über 450°C

Nahtlose Rohre aus Kohlenstoffstahl sollten nicht für den Langzeitbetrieb über 450 °C verwendet werden.

Die mitgelieferte Auswahlhilfe empfiehlt hitzebeständige legierte Stähle wie:

● 15CrMoG – bis zu 510 °C

● 12Cr1MoVG – bis zu 570 °C

Die endgültige Materialauswahl sollte sich am tatsächlichen technischen Design, den Betriebsbedingungen und den geltenden Normen orientieren.

Wo es verwendet wird

Dieses Rohr wird hauptsächlich in Systemen verwendet, in denen Temperatur und Druck über längere Zeiträume aufrechterhalten werden.

Typische Anwendungen sind:

Stromerzeugung

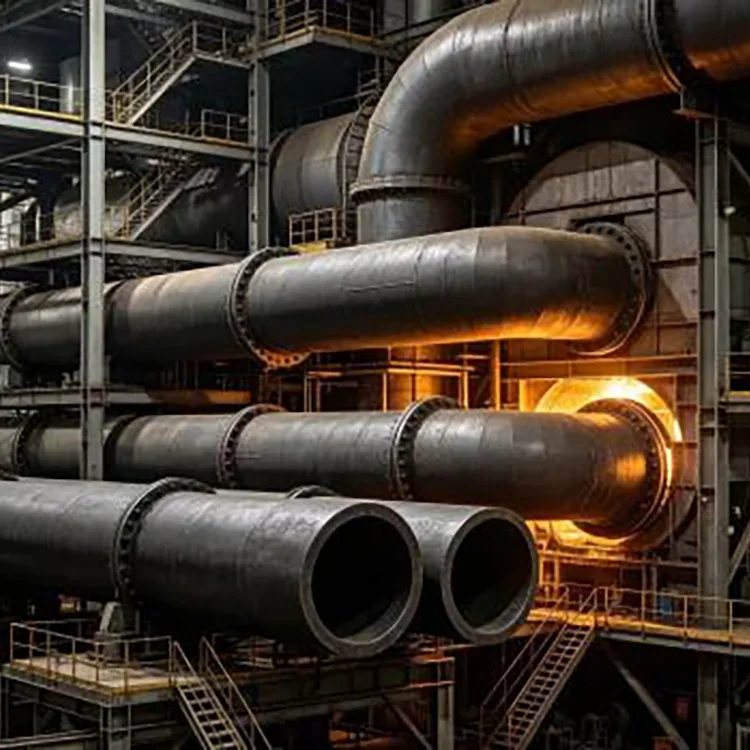

Wird für Hilfsleitungen rund um Kraftwerkskessel und andere Wärmekraftwerksanlagen verwendet, in denen heißes Wasser oder Dampf unter kontrollierten Betriebsbedingungen transportiert wird.

Industrielle Dampfleitungen

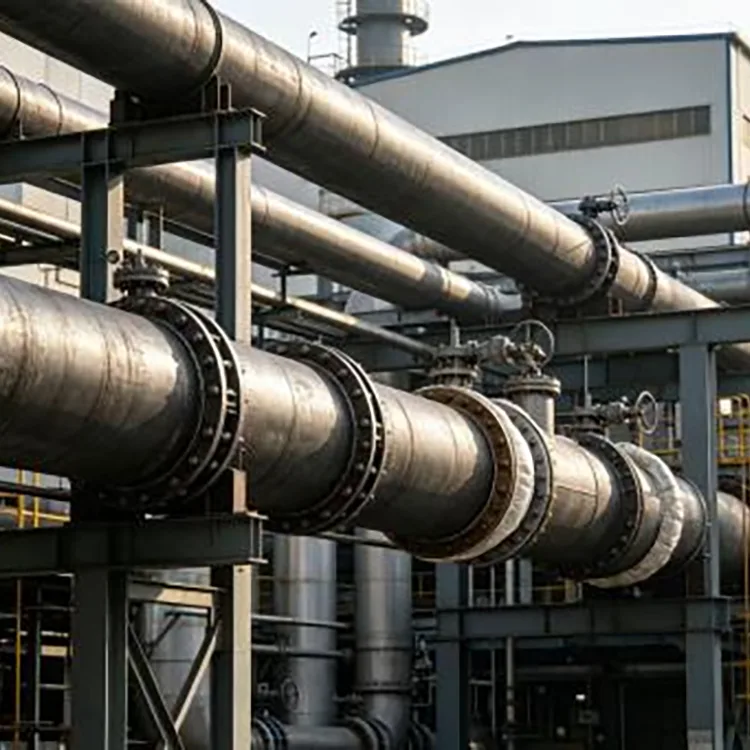

Geeignet für die Hochtemperaturdampfübertragung in Industrieanlagen, einschließlich Prozessdampfleitungen und unterstützenden Rohrleitungen.

Rohrleitungen für chemische Prozesse

Wird für Hochtemperatur-Prozessflüssigkeiten verwendet, bei denen die ausgewählte Kohlenstoffstahlsorte mit der Betriebstemperatur, dem Druck und dem Medium kompatibel ist.

Abwärmerückgewinnung

Wird in Abwärmerückgewinnungssystemen eingesetzt, bei denen heiße Flüssigkeiten oder Dampf zwischen Prozessgeräten übertragen werden müssen.

Wärmetauscherausrüstung

Wird für Rohrleitungen verwendet, die an Hochtemperatur-Wärmetauscher und zugehörige thermische Geräte angeschlossen sind.

Anwendungen, bei denen es nicht verwendet werden sollte

Zur richtigen Auswahl gehört auch, zu wissen, wann ein Rohr nicht verwendet werden sollte.

Dieses Produkt wird nicht empfohlen für:

● Stark ätzende saure oder alkalische Medien

● Langzeitbetrieb über 450 °C

● Niedertemperatur-/Hochdruckbedingungen erfordern spezielle Tieftemperatur-Rohrqualitäten

Für spezielle Medien oder extreme Temperaturen sollte das Material neu bewertet werden, anstatt eine Kohlenstoffstahllösung in eine ungeeignete Anwendung zu zwingen.

Herstellungsprozess

Bei Hochtemperaturrohren hängt die Fertigungskontrolle eng mit der endgültigen Abmessung und mechanischen Leistung zusammen. Das Liefersystem von Rongheng umfasst die Produktion und Verarbeitung nahtloser Stahlrohre, wobei Qualitätskontrollen vom eingehenden Material bis zur Inspektion des fertigen Produkts durchgeführt werden.

Der allgemeine Herstellungsweg umfasst:

Rohmaterialinspektion → Erhitzen → Lochen → Walzen → Dimensionieren → Abkühlen → Richten → Schneiden → Oberflächeninspektion → Zerstörungsfreie Prüfung bei Bedarf → Endkontrolle → Verpackung und Versand

Rohstoffinspektion

Vor der Produktion werden eingehende Stahlmaterialien anhand der erforderlichen Qualität und Einkaufsspezifikation überprüft. Materialdokumentation, chemische Zusammensetzung und mechanische Eigenschaften werden entsprechend den Auftragsanforderungen überprüft.

Für bestimmte Qualitäten wie 20G und ASTM A106 Gr.B muss das Material der geltenden Norm und Projektdokumentation entsprechen.

Erhitzen und Piercing

Der vorbereitete Stahlbarren wird auf die erforderliche Verarbeitungstemperatur erhitzt und durchbohrt, um das erste Hohlprofil zu bilden. Die Heizungskontrolle ist wichtig, da eine übermäßige oder unzureichende Erwärmung die nachfolgende Formung und die endgültige Rohrstruktur beeinträchtigen kann.

Rollen und Dimensionieren

Die Hohlschale durchläuft die Walz- und Kalibrierstufen, um den erforderlichen Außendurchmesser und die erforderliche Wandstärke zu erhalten.

Die Dimensionskontrolle konzentriert sich in dieser Phase auf Folgendes:

● Außendurchmesser

● Wandstärke

● Wandgleichmäßigkeit

● Rohrlänge

● Geradheit

Kühlen und Glätten

Nach der Umformung werden die Rohrabmessungen durch kontrolliertes Abkühlen und Richten stabilisiert. Die Geradheit wird überprüft, bevor das Rohr zur Endbearbeitung übergeht.

Schneiden und Endvorbereitung

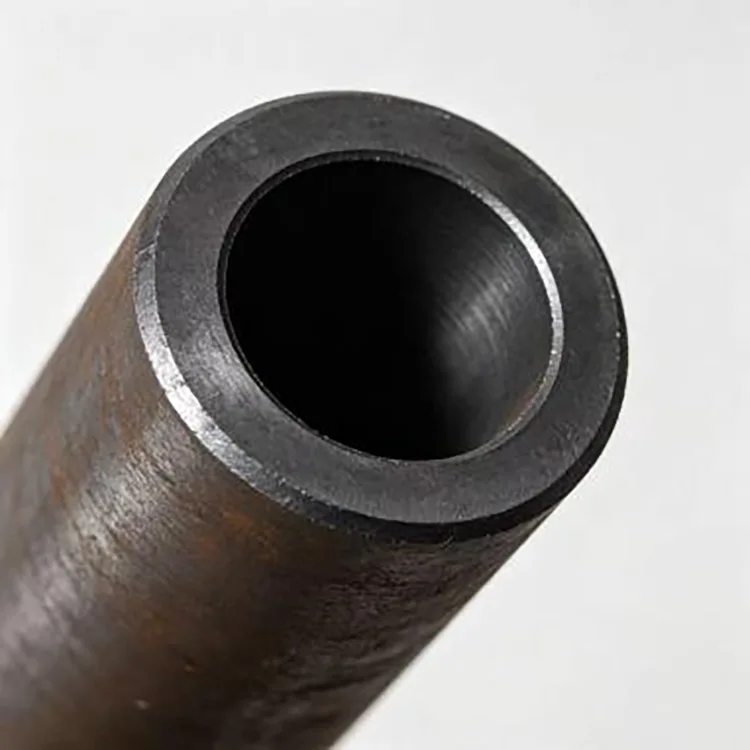

Das Rohr kann in den gewünschten Längen geliefert werden. Das Zuschneiden auf feste Länge, das Anfasen der Rohrenden und das Polieren der Innenwände können gemäß der bestätigten Auftragsspezifikation vereinbart werden.

Qualitätskontrolle im Werk

Hochtemperaturrohre werden häufig in Systemen installiert, in denen der Austausch eines defekten Abschnitts die Abschaltung von Geräten erfordert. Aus diesem Grund sollte die Qualitätskontrolle mehr als nur die Prüfung des Aussehens und der Abmessungen umfassen.

Der Inspektionsprozess von Rongheng kann Folgendes umfassen:

Materialüberprüfung

Die Stahlsorte, die Materialdokumentation sowie die erforderlichen chemischen und mechanischen Eigenschaften werden anhand der Einkaufsspezifikation überprüft.

Maßprüfung

Außendurchmesser, Wandstärke, Länge und Geradheit werden überprüft, um sicherzustellen, dass das fertige Rohr den vereinbarten Anforderungen entspricht.

Oberflächeninspektion

Die Rohroberfläche wird auf sichtbare Mängel, übermäßige Oxidation und andere Zustände überprüft, die die spätere Verwendung oder Verarbeitung beeinträchtigen könnten.

Zerstörungsfreie Prüfung

Wenn es der Auftrag oder das technische Projekt erfordert, können zerstörungsfreie Prüfungen durchgeführt werden, um interne Diskontinuitäten zu identifizieren, die nicht durch Sichtprüfung bestätigt werden können.

Endkontrolle der Charge

Fertige Rohre werden vor dem Verpacken nach Spezifikation und Produktionscharge geprüft. Menge, Abmessungen, Markierungen und erforderliche Prüfdokumente werden vor dem Versand bestätigt.

Chargenkonsistenz für Projektaufträge

Bei technischen Projekten reicht es nicht aus, bei der ersten Lieferung die korrekten Spezifikationen zu erhalten. Wenn das Projekt mehrere Chargen erfordert, können Unterschiede zwischen den Lieferungen zu Problemen bei der Installation und der Abnahme vor Ort führen.

Rongheng organisiert Produktion und Inspektion gemäß den bestätigten Bestellanforderungen. Bei wiederholter Beschaffung können die ursprüngliche Materialgüte, Abmessungen, Verarbeitungsanforderungen und Prüfbedingungen als Referenz für nachfolgende Chargen verwendet werden.

Dieser Ansatz ist besonders nützlich für Projekte, die mehrere Lieferungen derselben Rohrspezifikation erfordern.

Verarbeitung und kundenspezifische Lieferung

Unterschiedliche Installationsorte erfordern unterschiedliche Rohrlängen und Endbedingungen. Rongheng kann die weitere Bearbeitung auf der Grundlage bestätigter Zeichnungen oder Spezifikationen veranlassen.

Die verfügbare Verarbeitung umfasst:

● Schneiden mit fester Länge

● Anfasen des Rohrendes

● Polieren der Innenwände

● Sonstige vereinbarte Verarbeitungsanforderungen

Bei technischen Großaufträgen sollten Käufer vor dem Angebot die erforderliche Rohrqualität, Größe, Wandstärke, Länge, Arbeitstemperatur, Arbeitsdruck, Betriebsmedium und Inspektionsanforderungen angeben.

Dadurch kann die Rohrspezifikation an die tatsächliche Anwendung angepasst werden, anstatt nur nach Durchmesser und Wandstärke zu zitieren.

Was Käufer vor der Bestellung bestätigen sollten

Für den Hochtemperaturbetrieb sollten vor dem Kauf folgende Informationen bestätigt werden:

Lieferung und Lieferung

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. fungiert als internationale Vertriebsplattform von Tianjin Gefu Steel und arbeitet mit Stahlproduktionsressourcen in Daqiuzhuang, Tianjin, einem wichtigen Stahlproduktions- und Vertriebsgebiet.

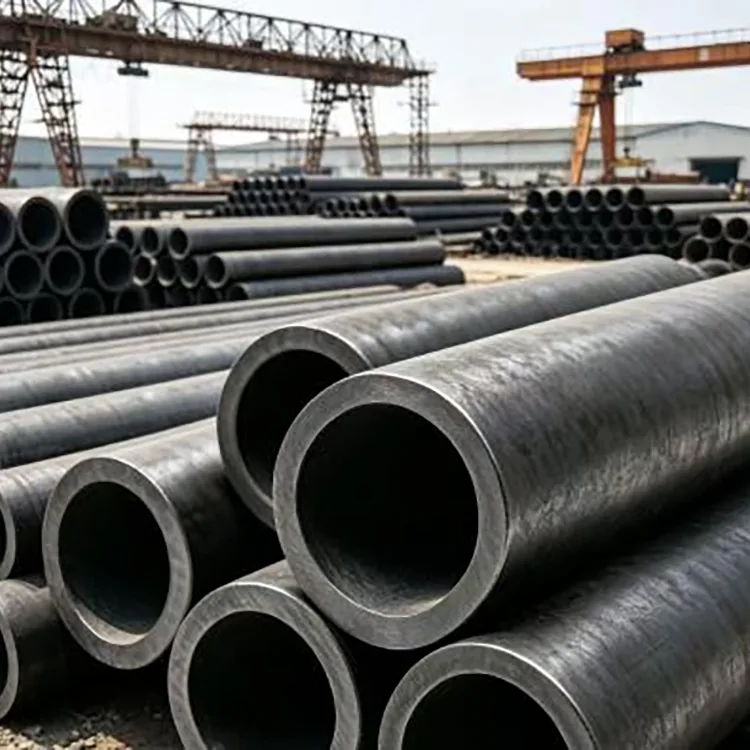

Das Lieferprogramm umfasst nahtlose Stahlrohre, geschweißte Stahlrohre, verzinkte Rohre, Stahlprofile und Photovoltaik-Montageprodukte. Dies ermöglicht es dem Unternehmen, sowohl Standardeinkäufe von Stahlrohren als auch Projektaufträge mit bestimmten Materialien, Abmessungen, Verarbeitungs- und Prüfanforderungen abzuwickeln.

Bei Großaufträgen wird die Produktionsplanung entsprechend der Rohrspezifikation, der Menge, den Verarbeitungsanforderungen und dem Lieferplan bestätigt. Ziel ist es, dass das gelieferte Rohr von der Produktion bis zum Versand den genehmigten Einkaufsspezifikationen entspricht.

FAQ

F1: Was ist der Unterschied zwischen gewöhnlichen nahtlosen Kohlenstoffstahlrohren und nahtlosen Hochtemperatur-Kohlenstoffstahlrohren?

Der Hauptunterschied besteht nicht nur darin, ob das Rohr nahtlos ist. Für einen langfristigen Hochtemperaturbetrieb müssen Materialqualität, Herstellungsstandard, mechanische Eigenschaften, Betriebstemperatur und Druck gemeinsam berücksichtigt werden. Ein nahtloses Allzweckrohr sollte nicht automatisch als für den Dauerbetrieb bei hohen Temperaturen geeignet angesehen werden.

F2: Kann dieses Rohr für 400 °C heißen Dampf verwendet werden?

Ja, 20G nach GB 3087 oder ASTM A106 Gr.B kann für den kontinuierlichen Hochtemperaturbereich 350–425 °C im mitgelieferten Auswahlschema berücksichtigt werden. Bei der endgültigen Auswahl sollten auch Auslegungsdruck, Wandstärke, Betriebsdauer und die geltenden technischen Anforderungen berücksichtigt werden.

F3: Hält das Rohr 10 MPa bei 425 °C stand?

Der angegebene Hochtemperatur-Nenndruck beträgt 10 MPa bei einer konstanten Temperatur von 425 °C. Bei der tatsächlichen Projektplanung sollten die Druckanforderungen anhand der Rohrabmessungen, der Materialgüte, der Konstruktionsvorschriften und der Betriebsbedingungen überprüft werden.

F4: Können Sie nahtlose Hochtemperaturrohre mit fester Länge liefern?

Ja. Der Zuschnitt auf feste Länge ist gemäß der bestätigten Bestellung möglich. Bei Bedarf können auch das Anfasen der Rohrenden und das Polieren der Innenwände durchgeführt werden.

F5: Können Sie zerstörungsfreie Prüf- und Inspektionsdokumente bereitstellen?

Ja. Die zerstörungsfreie Prüfung und Inspektionsdokumentation kann je nach Auftrag und Projektanforderungen organisiert werden. Käufer sollten vor der Produktion die erforderliche Inspektionsstufe angeben.

F6: Welche Informationen sollte ich für ein Angebot angeben?

Die nützlichsten Informationen sind Materialqualität, anwendbare Norm, Außendurchmesser, Wandstärke, Rohrlänge, Arbeitstemperatur, Arbeitsdruck, Betriebsmedium, Menge und Prüfanforderungen. Wenn zusätzliche Bearbeitungen erforderlich sind, können auch Zeichnungen oder Projektspezifikationen bereitgestellt werden.

F7: Ist dieses Rohr für Temperaturen über 450 °C geeignet?

Nein. Der Langzeitbetrieb über 450 °C liegt außerhalb des empfohlenen Bereichs für Kohlenstoffstahlrohre in diesem Auswahlschema. Hitzebeständiger legierter Stahl wie 15CrMoG oder 12Cr1MoVG sollte für den Einsatz bei höheren Temperaturen geeignet sein.

F8: Wie sollten Hochtemperaturrohre installiert werden?

Das Rohrleitungssystem muss ausreichend Wärmeausdehnungsspielraum bieten. Es sollten Hochtemperaturflansche und geeignete Dichtungsmaterialien ausgewählt werden, und Kaltrohre sollten bei der Installation nicht zwangsweise ausgerichtet werden. Eine ordnungsgemäße Installation trägt dazu bei, thermische Spannungen, Verformungen und Leckagen während des Betriebs zu kontrollieren.

F9: Wie lange kann das Rohr im Dauerbetrieb verwendet werden?

In der mitgelieferten Produktspezifikation wird eine Lebensdauer von mehr als 8 Jahren bei Dauerbetrieb ohne Ausfall angegeben. Die tatsächliche Lebensdauer hängt von der Betriebstemperatur, dem Druck, dem Medium, den Korrosionsbedingungen, den thermischen Zyklen sowie der Installation und Wartung ab. Daher sollten die Projektbedingungen bewertet werden, bevor die erwartete Lebensdauer bestimmt wird.

Warum Rongheng für die Projektversorgung wählen?

Für diese Art von Rohren basieren Kaufentscheidungen in der Regel auf mehr als nur dem Preis pro Tonne. Materialqualität, Temperaturbereich, Wandstärke, Prüfanforderungen, Verarbeitung und Chargenkonsistenz haben alle Einfluss darauf, ob das Rohr angenommen und korrekt installiert werden kann.

Rongheng kombiniert Stahlherstellungsressourcen in Tianjin mit internationaler Projektliefererfahrung und unterstützt Standardspezifikationen sowie das Schneiden, Anfasen, Polieren und andere bestätigte Verarbeitungsanforderungen mit fester Länge.

Für ein Hochtemperatur-Pipeline-Projekt können Käufer zunächst die Betriebstemperatur, den Druck, das Medium und den erforderlichen Standard angeben. Rongheng kann dann die verfügbaren Rohrspezifikationen mit den Einkaufsanforderungen abgleichen und vor der Produktion die entsprechenden Material-, Inspektions- und Lieferbedingungen bestätigen.
