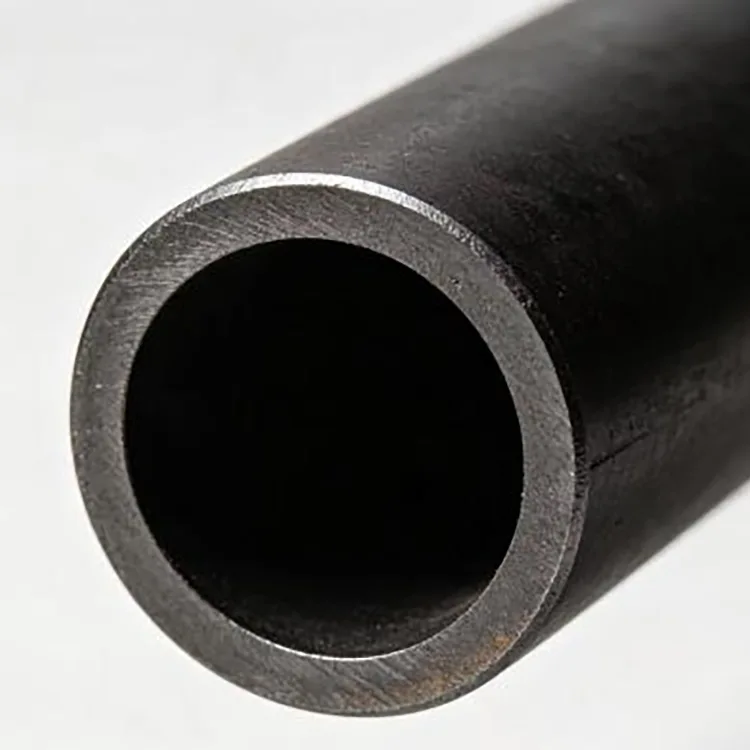

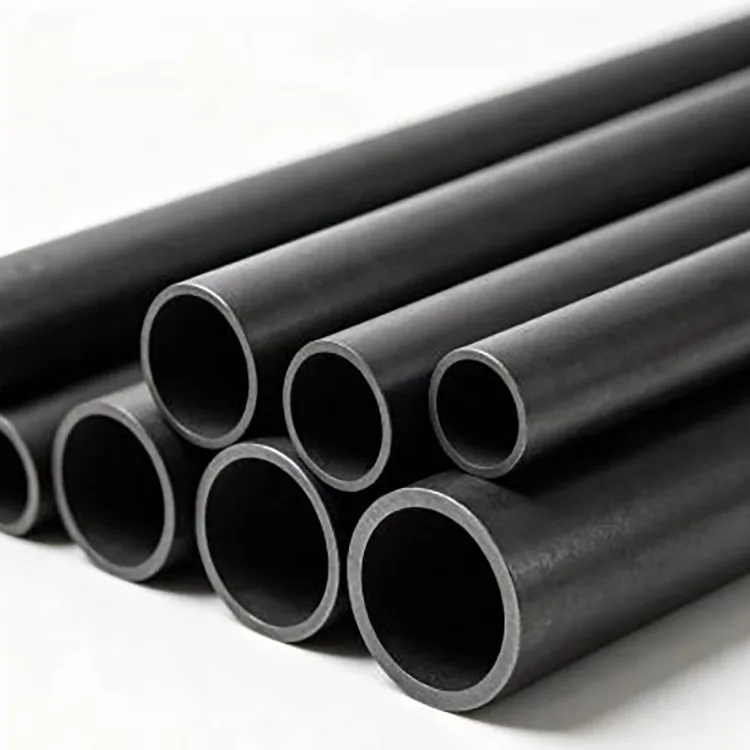

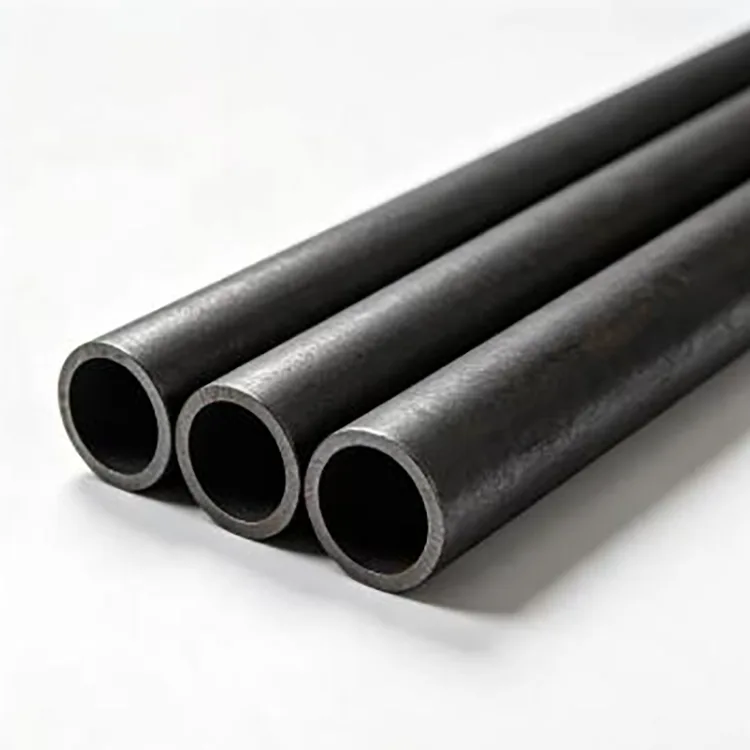

Nahtloses Kohlenstoffstahlrohr

Nahtlose Kohlenstoffstahlrohre werden ohne Längsschweißnaht geformt. Warmgewalzte Rohre werden im Allgemeinen für größere Durchmesser, schwerere Wände und allgemeine technische Zwecke verwendet, während kaltgezogene Rohre verwendet werden, wenn engere Maßtoleranzen und eine glattere Oberfläche erforderlich sind.

Das Rohr kann je nach Anwendung und Kaufspezifikation nach chinesischen GB/T-Standards oder nach ASTM-, EN- und JIS-Anforderungen geliefert werden.

Standards und Materialien

GB/T 8162-2018 bleibt der aktuelle chinesische Standard für strukturelle nahtlose Stahlrohre, während GB/T 8163-2018 der aktuelle Standard für nahtlose Stahlrohre für den Einsatz in Flüssigkeiten ist.

ASTM A53/A53M-24 deckt sowohl nahtlose als auch geschweißte Stahlrohre ab, während ASTM A106/A106M-26 speziell nahtlose Kohlenstoffstahlrohre für den Einsatz bei hohen Temperaturen abdeckt.

Zu den gängigen Materialien gehören 20#, 45#, Q355B (16Mn), 27SiMn und 40Cr. Die Materialauswahl sollte auf Festigkeit, Bearbeitbarkeit, Temperatur, Betriebsmedium und Fertigungsanforderungen basieren.

Größenbereich

Sonderabmessungen, dickwandige Rohre und projektspezifische Toleranzen können nach Zeichnung oder technischen Vorgaben gefertigt werden.

Warmgewalzt oder kaltgezogen?

Für Anforderungen an große Durchmesser und dicke Wände sind warmgewalzte nahtlose Rohre in der Regel die praktischere Wahl. Es wird häufig in Strukturbauteilen, technischen Geräten und allgemeinen Industrieanwendungen eingesetzt, bei denen keine extrem engen Maßtoleranzen erforderlich sind.

Kaltgezogene nahtlose Rohre eignen sich besser für kleinere Größen, engere Toleranzen und Bearbeitungsanwendungen. Seine glattere Oberfläche und kontrollierteren Abmessungen können den Bearbeitungsaufwand für Teile wie Hülsen, Buchsen und mechanische Komponenten reduzieren.

Bei den beiden Prozessen handelt es sich nicht einfach nur um unterschiedliche Qualitäten desselben Produkts. Die Auswahl sollte auf der erforderlichen Größe, Toleranz, Oberflächenbeschaffenheit und der Weiterverarbeitung basieren.

Den richtigen Standard wählen

Für Strukturelemente, mechanische Strukturen und allgemeine Fertigung ist das nahtlose Rohr GB/T 8162 der geeignete Ausgangspunkt.

Für Wasser-, Öl-, Gas- und andere Flüssigkeitsanwendungen sollte das Rohr gemäß einer Flüssigkeitsanwendungsspezifikation wie GB/T 8163 bestellt werden. Das Betriebsmedium, der Auslegungsdruck, die Temperatur und die erforderlichen Tests sollten in der Bestellung klar angegeben werden.

Für den Hochtemperaturbetrieb gemäß ASTM-Anforderungen ist A106/A106M speziell für nahtlose Kohlenstoffstahlrohre vorgesehen, die bei erhöhten Temperaturen verwendet werden.

Materialauswahl

20#-Kohlenstoffstahl ist eine häufige Wahl für allgemeine technische und mechanische Anwendungen. Es ist gut bearbeitbar und schweißbar und eignet sich für viele herkömmliche Anwendungen.

45#-Kohlenstoffstahl hat eine höhere Festigkeit und Härte und wird hauptsächlich für Wellen, Hülsen und bearbeitete mechanische Teile ausgewählt. Vor der Auswahl dieser Sorte sollten die Schweißanforderungen berücksichtigt werden.

Q355B wird häufig dort eingesetzt, wo eine höhere strukturelle Festigkeit erforderlich ist, einschließlich schwerer Strukturen, Maschinen und technischer Anwendungen im Freien.

27SiMn und 40Cr sind höherfeste Legierungssorten, die für hydraulische Komponenten und andere mechanische Teile verwendet werden, an die höhere Festigkeits- oder Verschleißanforderungen gestellt werden.

Wo es verwendet wird

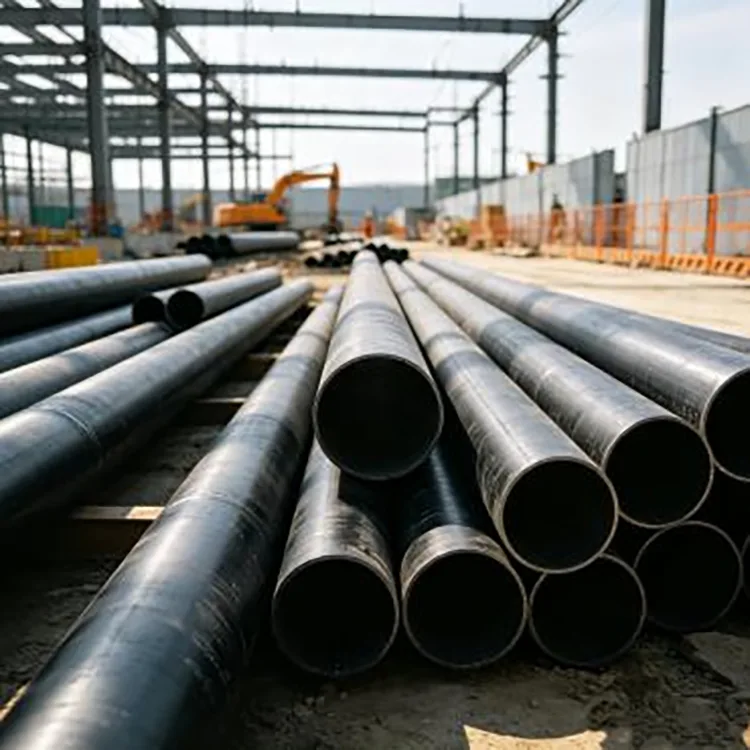

Bauingenieurwesen

Industrieanlagenkonstruktionen, Traggerüste, Brückenelemente, Geräteträger und andere tragende Stahlkonstruktionen.

Maschinenbau

Maschinenrahmen, Wellenhülsen, Hydraulikzylinderrohlinge, Buchsen, Teile von Bergbaumaschinen und Komponenten für Maschinenbaumaschinen.

Schwere Ausrüstung und Transport

Fahrzeugrahmen, Hebezeuge, landwirtschaftliche Maschinen und andere gefertigte Komponenten, die nahtlose Stahlprofile erfordern.

Flüssigkeitsservice

Wasser-, Öl-, Gas-, Dampf- und Industrieflüssigkeitsleitungen, wenn das Rohr gemäß der geltenden Flüssigkeitsdienstspezifikation bestellt wird.

Industrielle und kommunale Projekte

Photovoltaik-Tragkonstruktionen, kommunale Stahlkonstruktionen, Geräterohre, Muffen und andere gefertigte Stahlkomponenten.

Wandstärke und Rohrauswahl

Der Außendurchmesser allein reicht nicht aus, um ein nahtloses Rohr auszuwählen. Die Wandstärke beeinflusst den Druckwiderstand, den Verformungswiderstand und die Gesamtfestigkeit des Abschnitts, die erforderliche Dicke muss jedoch anhand der tatsächlichen Konstruktionsbedingungen berechnet werden.

Bei Flüssigkeitsanwendungen sollten bei der Berechnung Auslegungsdruck, Temperatur, Innendurchmesser, Materialeigenschaften, Korrosionszuschlag und anwendbare Rohrleitungskonstruktionsvorschriften berücksichtigt werden. Bei der baulichen Nutzung müssen außerdem Belastung, Spannweite, Auflagebedingungen und Knickung berücksichtigt werden.

Deshalb ist ein schwereres Rohr nicht automatisch die richtige Wahl. Die Spezifikation sollte auf die tatsächlichen Betriebsbedingungen abgestimmt sein.

Verarbeitungs- und Oberflächenoptionen

Wir bieten Zuschnitt, Endbearbeitung, Abschrägung, Rostentfernung, Lackierung, Feuerverzinkung und andere Bearbeitungen entsprechend den Projektanforderungen an.

Für bearbeitete Teile können kaltgezogene Rohre geliefert werden, wenn eine strengere Maßkontrolle erforderlich ist. Für den baulichen Einsatz im Außenbereich kann die Oberflächenbehandlung je nach erforderlichem Korrosionsschutzsystem separat spezifiziert werden.

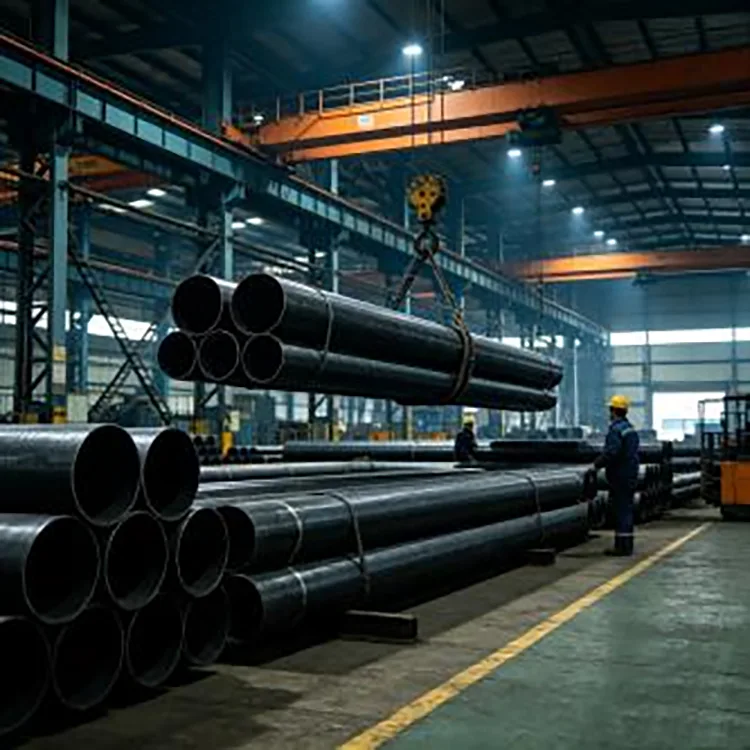

Exportaufträge können für den Seetransport über große Entfernungen gebündelt, verpackt und vor Feuchtigkeit und Korrosion geschützt werden.

Inspektion

Die Inspektion kann entsprechend der ausgewählten Norm und Kaufanforderungen vereinbart werden. Je nach Produkt und Anwendung kann dies chemische Zusammensetzung, mechanische Eigenschaften, Maßprüfung, hydrostatische Prüfung und zerstörungsfreie Prüfung umfassen.

Wenn es das Projekt erfordert, können auch Prüfdokumente und Fremdprüfungen durch SGS, BV oder TÜV organisiert werden.

Lieferung und kundenspezifische Bestellungen

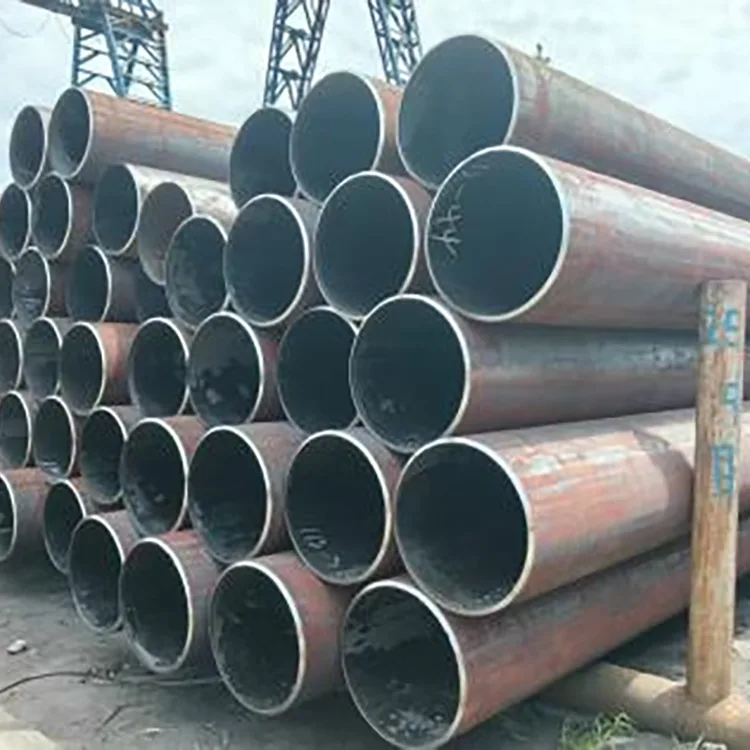

Gegebenenfalls können Standardgrößen aus dem verfügbaren Lagerbestand geliefert werden. Wir wickeln auch Projektaufträge ab, die Mischgrößen, Probemengen, Fixlängenzuschnitte, Sonderwandstärken oder kundenspezifische Anarbeitungen erfordern.

Geben Sie für ein Angebot die Rohrnorm oder -anwendung, die Materialqualität, den Außendurchmesser, die Wandstärke, die Länge, die Menge und die erforderliche Verarbeitung an. Bei Exportaufträgen sollten auch Bestimmungsort und Verpackungsanforderungen angegeben werden.

FAQ

F1: Was ist der Unterschied zwischen warmgewalzten und kaltgezogenen nahtlosen Rohren?

Warmgewalzte Rohre werden im Allgemeinen für größere Durchmesser, dickere Wände und allgemeine technische Anwendungen ausgewählt. Kaltgezogene Rohre werden in einem zusätzlichen Ziehprozess hergestellt, um engere Abmessungen und eine glattere Oberfläche zu erhalten, wodurch sie sich besser für Präzisionsbearbeitung und mechanische Komponenten eignen.

F2: Wie wähle ich zwischen GB/T 8162 und GB/T 8163?

GB/T 8162 dient strukturellen Zwecken, während GB/T 8163 für den Flüssigkeitsbetrieb bestimmt ist. Der richtige Standard sollte anhand der tatsächlichen Verwendung des Rohrs ausgewählt werden und nicht nur anhand des Durchmessers oder der Materialqualität.

F3: Sind für Hochdruckanwendungen immer nahtlose Rohre erforderlich?

Nicht unbedingt. Die Rohrauswahl hängt von der Konstruktionsvorschrift, dem Druck, der Temperatur, dem Medium, den Abmessungen, dem Material und der erforderlichen Inspektion ab. Wenn die Projektspezifikation nahtlose Kohlenstoffstahlrohre für den Hochtemperaturbetrieb erfordert, ist ASTM A106/A106M ein anwendbarer Standard.

F4: Kann das Rohr vor dem Versand geschnitten und bearbeitet werden?

Ja. Das Zuschneiden fester Längen, das Anfasen, die Endbearbeitung, die Oberflächenbehandlung, das Verzinken und andere Bearbeitungen können je nach Auftragsanforderung arrangiert werden.

F5: Können Sie nahtlose ASTM A53-Rohre liefern?

Ja. ASTM A53/A53M deckt sowohl nahtlose als auch geschweißte Stahlrohre ab, daher sollte in der Bestellung der nahtlose Typ klar angegeben werden, wenn dies erforderlich ist.
