Artikelzusammenfassung: A warmgewalzter I-Trägerist ein weit verbreitetes Baustahlprofil, das praktische Biegefestigkeit und zuverlässige Unterstützung für Industriegebäude, Gerätebasen, Plattformen und Rohrgestelle bietet. Das Verständnis der Querschnittsgeometrie, der Stahlsorte, der Abmessungen, des Herstellungsprozesses und des Oberflächenschutzes hilft Ingenieuren und Einkaufsteams bei der Auswahl des richtigen Produkts für ihre Anwendungen.Ronghengliefert warmgewalzte I-Träger in den Qualitäten Q235B und Q355B mit gängigen Größen von 10# bis 63# und Standardlängen von 6 m, 9 m und 12 m. In diesem Leitfaden wird erläutert, wie Sie Spezifikationen bewerten, Materialoptionen vergleichen und einen genaueren Stahlbeschaffungsplan erstellen.

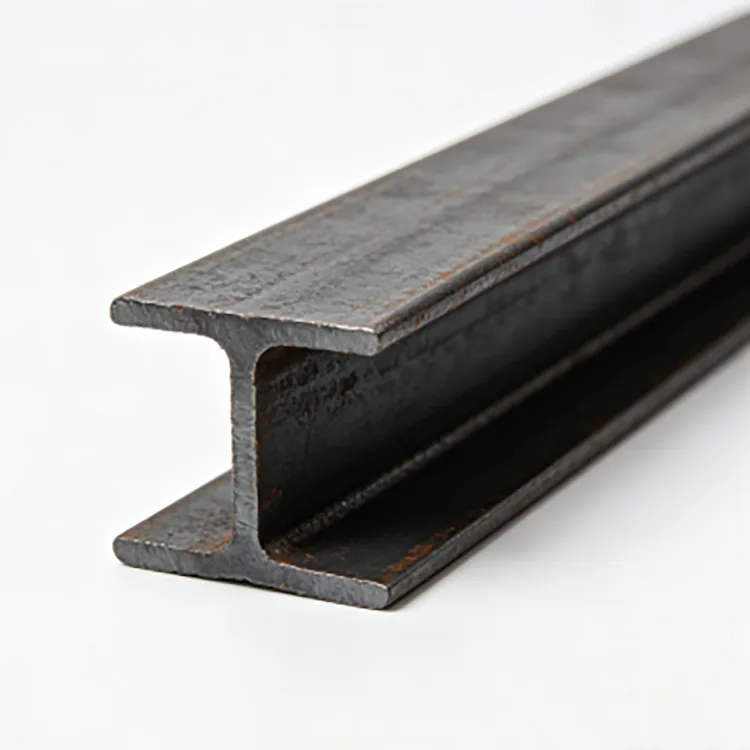

Ein warmgewalzter I-Träger ist ein Baustahlprofil, das durch Walzen von erhitztem Stahl in einer Reihe von Umformdurchgängen hergestellt wird. Sein Querschnitt besteht aus zwei horizontalen Flanschen, die durch einen vertikalen Steg verbunden sind, wodurch das erkennbare I-förmige Profil entsteht. Diese Geometrie verteilt das Material effizient und widersteht Biegungen, sodass der Abschnitt für viele tragende Anwendungen geeignet ist.
Im Gegensatz zu einem aus einzelnen Stahlplatten gefertigten Träger erhält ein normaler warmgewalzter I-Träger seine Grundquerschnittsform direkt während des Walzvorgangs. Dies reduziert die Notwendigkeit, den Grundabschnitt durch Längsplattenschweißen herzustellen, und stellt ein standardisiertes Profil für die spätere Fertigung bereit.
Rongheng liefert warmgewalzte I-Trägerprodukte in den Qualitäten Q235B und Q355B. Das verfügbare Sortiment umfasst gängige chinesische Standardgrößen von 10# bis 63#, mit Zuschnitt auf fester Länge und zusätzlicher Bearbeitung entsprechend bestätigter Projektanforderungen.
Der Steg verbindet in erster Linie die Flansche und trägt zur Scherfestigkeit bei, während die Flansche einen Großteil der Biegefestigkeit des Abschnitts bereitstellen. Die tatsächliche Leistung hängt jedoch von den vollständigen Querschnittseigenschaften, der Stahlsorte, den Stützbedingungen, dem Belastungsmuster und dem strukturellen Design ab.
Warmwalzen formt Stahl bei erhöhten Temperaturen, sodass das Material die Formwalzen leichter passieren kann als bei Raumtemperatur. Bei einem I-Träger werden durch aufeinanderfolgende Walzvorgänge der Steg und die Flansche hergestellt und der Abschnitt auf die angegebenen Abmessungen gebracht.
Ein typischer Produktionsablauf umfasst die folgenden Phasen:
Die genauen Herstellungs- und Inspektionsvereinbarungen hängen von der Produktionsstätte und der geltenden Produktnorm ab. Für den Käufer ist es von entscheidender Bedeutung, zu überprüfen, ob der fertige Träger die vereinbarten Anforderungen an Querschnittsabmessungen, Materialgüte, Länge und Oberflächenbeschaffenheit erfüllt.
Die Wahl eines warmgewalzten I-Trägers erfordert mehr als nur die Ermittlung einer Nenngröße. Käufer sollten die Abschnittsbezeichnung, die Stahlsorte, die Maßnorm, die Länge, die Verarbeitungsanforderungen und die Lieferbedingungen bestätigen, bevor sie eine Bestellung aufgeben.
Die folgende Tabelle fasst die wichtigsten veröffentlichten Lieferinformationen für das Sortiment an warmgewalzten I-Trägern von Rongheng zusammen.
| Spezifikation | Verfügbare Optionen oder Details | Was Käufer bestätigen sollten |
|---|---|---|
| Produkttyp | Warmgewalzter struktureller I-Träger | Erforderliches Querschnittsprofil |
| Stahlsorte | Q235B, Q355B | In den Bauzeichnungen angegebene Güteklasse |
| Größenbereich | 10#–63# | Genaue Abschnittsbezeichnung und Serie |
| Abschnittsreihe | Optionen für die A-Serie und die B-Serie | Korrekte Dimensionskonfiguration |
| Standardlängen | 6m, 9m, 12m | Erforderliche Materiallänge oder Schnittplan |
| Oberflächenzustand | Schwarzer warmgewalzter Stahl | Ob eine zusätzliche Beschichtung notwendig ist |
| Verarbeitungsmöglichkeiten | Schneiden, Bohren, Anfasen, Richten, Entgraten | Zeichnungsdetails und Verarbeitungstoleranzen |
| Anwendbarer Standard | GB/T 706-2016; Weitere Anforderungen können besprochen werden | Erforderliche Standard- und Akzeptanzkriterien |
| Inspektionsunterlagen | Materialzertifikate und vereinbarte Inspektionsprotokolle, vorbehaltlich der Projektanforderungen | Erforderliche Dokumentation und Prüfumfang |
Diese Optionen ersetzen nicht eine projektspezifische Spezifikation. Die tatsächlichen Abmessungen, Flanschbreite, Stegdicke, Einheitsgewicht und Toleranzen variieren je nach ausgewähltem Abschnitt und geltender Norm. Käufer sollten die relevanten Maßinformationen anfordern, anstatt davon auszugehen, dass alle Träger innerhalb desselben Nenngrößenbereichs identische Eigenschaften haben.
Weitere Produktinformationen finden Sie in der Produktkategorie Rongheng Steel I-Beams.
Durch das I-förmige Profil eignen sich warmgewalzte I-Träger für Konstruktionen, bei denen Biegefestigkeit, praktische Herstellung und Kompatibilität mit etablierten Stahlkonstruktionsmethoden wichtig sind. Ihre Eignung muss noch durch technische Berechnungen für jeden Anwendungsfall bestätigt werden.
Bei Gerätebasen sollten Käufer Vibrationen, Einzellasten, Montagepositionen und wiederholte Betriebskräfte berücksichtigen. Bei Gebäudestrukturen können Spannweite, Balkenabstand, Verbindungsdetails, Durchbiegungsgrenzen und Gesamtstabilität gleichermaßen wichtig sein.
Ein Träger, der für eine leicht belastete Plattform geeignet ist, eignet sich möglicherweise nicht für eine Krantragkonstruktion oder eine Maschine, die erheblichen dynamischen Kräften ausgesetzt ist. Die endgültige Auswahl sollte immer von anwendungsspezifischer Technik geleitet werden.
Q235B und Q355B sind gängige Baustahlsorten, die für unterschiedliche technische Anforderungen verwendet werden. Die Hauptüberlegung besteht darin, ob die spezifizierten mechanischen Eigenschaften des Materials in Kombination mit dem ausgewählten Trägerabschnitt den Designanforderungen entsprechen.
Q235B wird häufig für die allgemeine Strukturfertigung in Betracht gezogen, einschließlich Fabrikstützrahmen, Plattformen, Gerätestützen und anderen Anwendungen, bei denen seine spezifizierten Eigenschaften ausreichend sind. Seine Eignung hängt von den Auslegungslasten, den Querschnittsabmessungen, den Verbindungsdetails und der geltenden Norm ab.
Q355B bietet gemäß der geltenden Materialnorm eine höhere spezifizierte Streckgrenze als Q235B. Es kann ausgewählt werden, wenn ein Projekt eine höhere Materialfestigkeit erfordert oder wenn der Ingenieur feststellt, dass es für die vorgesehenen Belastungsbedingungen geeignet ist.
Allerdings führt eine höhere Festigkeit nicht automatisch dazu, dass ein kleinerer Träger akzeptabel ist. Die Auswahl kann weiterhin durch Durchbiegung, lokale und allgemeine Stabilität, Verbindungskapazität, Ermüdung (sofern relevant) und andere Konstruktionsprüfungen beeinflusst werden.
| Vergleichsfaktor | Q235B | Q355B |
|---|---|---|
| Allgemeine Positionierung | Gängige Baustahlsorte | Baustahlsorte mit höherer Festigkeit |
| Mögliche Anwendungen | Allgemeine Rahmen, Plattformen und Stützen | Anwendungen, die eine höhere spezifizierte Materialfestigkeit erfordern |
| Auswahl der Strahlgröße | Muss den statischen Berechnungen genügen | Muss den statischen Berechnungen genügen |
| Schweißen und Fertigung | Befolgen Sie die geltenden Qualitätsanforderungen und genehmigten Verfahren | Befolgen Sie die geltenden Qualitätsanforderungen und genehmigten Verfahren |
| Endgültige Auswahl | Basierend auf technischen Spezifikationen | Basierend auf technischen Spezifikationen |
Überprüfen Sie vor der Bestellung die erforderliche Güteklasse anhand der Konstruktionszeichnungen und Materialspezifikationen. Der Austausch einer Sorte durch eine andere ohne Genehmigung kann sich auf die Konformität, die Herstellungsverfahren oder die strukturelle Leistung auswirken.
I-Träger und H-Träger sind beides Baustahlprofile mit einem Steg und zwei Flanschen, ihre Querschnittsverhältnisse und Querschnittseigenschaften können sich jedoch erheblich unterscheiden. Herkömmliche I-Träger haben im Allgemeinen schmalere Flansche, während H-Träger normalerweise breitere Flansche und ein Profil haben, das für unterschiedliche strukturelle Anforderungen geeignet ist.
| Vergleichspunkt | Ich-Beam | H-Träger |
|---|---|---|
| Querschnittserscheinung | Typischerweise schmalere Flansche im Verhältnis zur Profiltiefe | Typischerweise breitere Flansche |
| Gemeinsame strukturelle Rolle | Balken, Plattformen, Gerätestützen und ausgewählte Rahmenelemente | Säulen, Gebäuderahmen und andere tragende Elemente |
| Designüberlegungen | Widerstandsmoment, Scherfestigkeit, Stabilität und Durchbiegung | Abschnittseigenschaften, Stabilität, Axiallasten, Biegung und Verbindungen |
| Austauschbarkeit | Erfordert eine technische Überprüfung | Erfordert eine technische Überprüfung |
Keines der Profile ist allgemein überlegen. Die geeignete Wahl hängt vom Lastpfad, der Spannweite, den Auflagerbedingungen, der Ausrichtung des Elements, dem Verbindungsdesign und den relevanten Abschnittseigenschaften ab. Ein Austausch sollte niemals allein deshalb erfolgen, weil zwei Profile ähnlich aussehen oder vergleichbare Nenntiefen haben.
Projekte, die mehrere Strukturprofile erfordern, können sich auch die Baustahlprofile von Rongheng ansehen, um die verfügbaren Produktkategorien zu vergleichen.
Zur Produktqualität gehört mehr als nur das optische Erscheinungsbild. Bei einem warmgewalzten I-Träger sollten Käufer überprüfen, ob der gelieferte Abschnitt mit der Bestellung übereinstimmt und ob seine Abmessungen, Materialidentifikation und Oberflächenbeschaffenheit den vereinbarten Abnahmekriterien entsprechen.
Ein praktischer Inspektionsplan kann folgende Punkte abdecken:
Standardmäßige schwarze warmgewalzte I-Träger verfügen nicht automatisch über eine Korrosionsschutzbeschichtung. Auf der Oberfläche bleiben normalerweise Walzzunder zurück, und je nach Betriebsumgebung kann ein zusätzlicher Schutz erforderlich sein.
Für Innenanwendungen unter trockenen Bedingungen kann die angegebene schwarze Oberfläche ausreichend sein. Installationen im Freien, feuchte Anlagen, Küstenstandorte und chemisch aggressive Umgebungen erfordern möglicherweise ein geeignetes Farbsystem, eine Feuerverzinkung oder eine andere technische Schutzbeschichtung.
Wenn eine Verzinkung vorgeschrieben ist, sollten Schneid-, Bohr- und andere Fertigungsvorgänge im Allgemeinen vor der Beschichtung koordiniert werden. Dies trägt dazu bei, die Menge an freiliegendem Stahl zu reduzieren, der andernfalls nach der Verarbeitung schützend repariert werden müsste. Das endgültige Beschichtungssystem sollte entsprechend der Umgebung, der geplanten Lebensdauer, dem Wartungsplan und den Projektanforderungen ausgewählt werden.
Klare Einkaufsspezifikationen tragen dazu bei, Materialinkongruenzen, unnötige Fertigung und Installationsverzögerungen zu reduzieren. Bevor Sie ein Angebot anfordern, bereiten Sie nach Möglichkeit die folgenden Informationen vor.
Beispielsweise sollten bei einem Projekt, das 12-m-Träger mit gebohrten Befestigungslöchern erfordert, sowohl die endgültige Schnittlänge als auch die Lochpositionen angegeben werden. Wenn in der Bestellung lediglich eine Trägergröße und -menge angegeben ist, verfügt der Lieferant möglicherweise nicht über genügend Informationen, um die erforderlichen verarbeiteten Komponenten vorzubereiten.
Rongheng kann Standardabschnitte, Schneiden mit fester Länge, Bohren, Abschrägen, Richten und Entgraten gemäß den vereinbarten Anforderungen koordinieren. Die Bereitstellung vollständiger Zeichnungen und einer konsolidierten Zuschnittliste erleichtert die Überprüfung der Bestellung vor der Produktion oder dem Versand.
Es wird häufig für Fabrikstrukturen, Dachträger, Plattformen, Gerätesockel, Rohrgestelle, Lagerrahmen und industrielle Stützkonstruktionen verwendet. Der konkrete Anwendungsfall muss anhand der konstruktiven Auslegung geprüft werden.
Rongheng listet einen gängigen Größenbereich von 10# bis 63# auf, einschließlich Optionen der A-Serie und der B-Serie. Die genauen Abmessungen und theoretischen Stückgewichte hängen von der gewählten Abschnittsbezeichnung ab.
Gängige Standardlängen sind 6 m, 9 m und 12 m. Auch Fixlängenzuschnitte können entsprechend den bestätigten Projektabmessungen und Bestellanforderungen besprochen werden.
Nein. Q355B hat eine höhere spezifizierte Streckgrenze, aber die geeignete Sorte hängt vom technischen Design, den Belastungsbedingungen, der Abschnittsgröße, den Fertigungsanforderungen und der geltenden Norm ab. Eine höhere Materialfestigkeit allein garantiert keine bessere Gesamtstrukturleistung.
Nicht automatisch. Die beiden Profile können unterschiedliche Querschnittseigenschaften und Strukturverhalten aufweisen. Jeder Austausch sollte vom zuständigen Statiker geprüft und genehmigt werden.
Ja. Schneiden, Bohren, Anfasen, Richten und Entgraten können entsprechend den vereinbarten Bearbeitungsanforderungen angeordnet werden. Käufer sollten vor der Bestellung die erforderlichen Zeichnungen, Abmessungen und Toleranzen bereitstellen.
Eine standardmäßig schwarze warmgewalzte Oberfläche ist nicht gleichbedeutend mit einer speziellen Korrosionsschutzbeschichtung. Abhängig von der Umgebung kann das Projekt einen Anstrich, eine Feuerverzinkung oder ein anderes geeignetes Schutzsystem erfordern.
Geben Sie die Abschnittsbezeichnung, die Stahlsorte, die anwendbare Norm, die Menge, die erforderliche Länge, Verarbeitungsdetails, Oberflächenbehandlung, Inspektionsanforderungen und den Lieferort an. Diese Angaben helfen dem Lieferanten, die Bestellung genauer einzuschätzen.
Das theoretische Gewicht wird berechnet, indem das veröffentlichte Einheitsgewicht des ausgewählten Abschnitts mit seiner Länge multipliziert wird. Beispielsweise hat ein Abschnitt mit einem theoretischen Stückgewicht von 20 kg/m und einer Länge von 12 m ein theoretisches Gewicht von 240 kg. Für den ausgewählten Abschnitt muss das tatsächliche Stückgewicht bestätigt werden und im Vertrag sollte die Abrechnungsmethode festgelegt werden.
Ja. Internationale Aufträge können anhand der vereinbarten Abschnittsspezifikationen, Verarbeitungsanforderungen, Prüfdokumente, Verpackung, Containerbeladung und Exportdokumentation koordiniert werden. Liefervereinbarungen sollten für jede Bestellung bestätigt werden.
Ein warmgewalzter I-Träger kann eine effiziente strukturelle Lösung darstellen, wenn seine Abmessungen, Stahlsorte und Querschnittseigenschaften den Anforderungen des Projekts entsprechen. Eine erfolgreiche Beschaffung erfordert mehr als einen Preisvergleich: Käufer sollten die geltende Norm überprüfen, die richtige Profilreihe bestätigen, Verarbeitung und Korrosionsschutz spezifizieren und klare Prüf- und Lieferanforderungen festlegen.
Rongheng unterstützt die Beschaffung von Baustahl mit warmgewalzten I-Trägern Q235B und Q355B, gängigen Größen von 10# bis 63#, Standardlängen von 6 m, 9 m und 12 m sowie vereinbarten Verarbeitungsoptionen. Unabhängig davon, ob Sie Stahl für eine Fabrikstruktur, eine Gerätebasis, eine Industrieplattform oder ein Rohrgestell kaufen, können genaue Spezifikationen dazu beitragen, die Fertigung zu rationalisieren und vermeidbare Beschaffungsrisiken zu reduzieren.
Suchen Sie nach einer zuverlässigen Lieferung von warmgewalzten I-Trägern für Ihr nächstes Strukturprojekt? Teilen Sie Rongheng die gewünschte Abschnittsgröße, Stahlsorte, Menge, Schnittabmessungen, Oberflächenbehandlung und den Lieferort mit. Unser Team kann Ihre Anforderungen prüfen und geeignete Lieferoptionen besprechen. Für Produktdetails, Projektangebote und maßgeschneiderte Verarbeitungsvereinbarungen wenden Sie sich bitte an uns.FortsetzungHandeln Sie unsBesprechen Sie noch heute Ihre Stahlbeschaffungsbedürfnisse.
